Высокочастотная виброиспытательная машина для электроники с ISO 13355 2001
Высокочастотная виброиспытательная машина для электроники с ISO 13355 2001 Применение
Высокочастотный вибратор, использующий 'двухмагнитную цепь', 'самогенерирующиеся каркасные рабочие круги', 'воздушную опору' и 'роликовые подшипники и линейное наведение', 'цапфовую изоляцию', передовые современные технологии и специальные технологии, может быть завершен в трех осях X, Y, Z синусоидальных испытаниях на вибрацию и широкополосных испытаниях на случайную вибрацию, которые должны быть завершены классическим (полусинусоидальным) импульсом и испытанием спектра отклика на удар. Широко используется в национальной обороне, вооружении, авиации, космонавтике, связи, электронике, электроприборах, связи, бытовой технике и других областях.
(1) Номинальное усилие: синусоидальное усилие 6000 Н; случайное усилие 6000 Н; ударное усилие 12000 Н;
(2) Диапазон частот: от 5 Гц до 3500 Гц, фиксированная частота, развертка вперед и назад, синус, случайный, удар
(3) Режим развертки частоты: линейный, логарифмический, развертка вперед и назад, фиксированная частота
(4) Количество разверток частоты: от 1 до 32767
(5) Время развертки частоты: фиксированная частота/одиночная 1-3600 мин, кривые развертки частоты могут отображаться.
(6) Макс. ускорение 1000 м/с2 (без нагрузки)
(7) Макс. нагрузка 180 кг
(8) Макс. смещение: 25 мм p-p (без нагрузки), двойной пик
(9) Смещение при ударе: 25 мм
(10) Вес подвижной катушки: 6,5 кг
(11) Направления вибрации: вертикальное
(12) Вибрационная волна: синус, случайная, удар
(13) Диаметр подвижной катушки: Φ230 мм
(14) Габаритные размеры вибрационной системы (мм): Ш850xВ750xГ550 мм
(15) Вес вибрационной системы: 590 кг
2-2 Детали компонентов вибрации

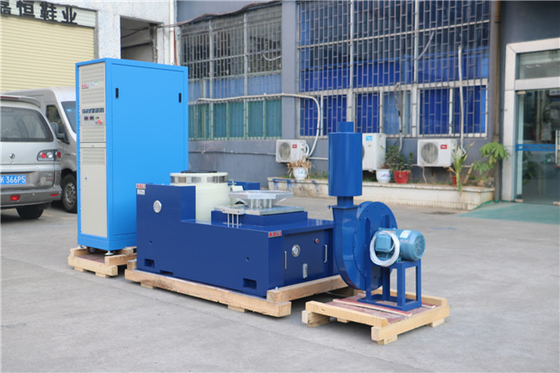

(1) Вибратор 1 комплект
(2) Контроллер вибрации 1 комплект
(3) Коммуникационная соединительная камера 1 комплект
(4) Усилитель мощности DA-6 1 комплект
(5) Мощность возбуждения 1 шт.
(7) Программное обеспечение драйвера 1 комплект
(8) Система охлаждения 1 комплект
(9) Промышленный компьютер 1 комплект
Высокочастотная виброиспытательная машина для электроники с ISO 13355 2001 Технические параметры:
| Название | Вибростол/вибростенд для автозапчастей | ||||||||
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (p-p) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
