vibration test chamber ES-6.pdf
Электродинамический вибростенд с воздушным охлаждением и большой подвижной катушкой
Электромагнитная виброиспытательная система серии ES специально разработана для удовлетворения потребностей в длительной работе, установка виброустойчивого основания позволяет осуществлять вертикальную и горизонтальную вибрацию. Стандартная платформа оснащена высокоэффективным устройством виброизоляции на воздушных подушках, благодаря чему вибрация, передаваемая на здание, сводится к минимуму, в то же время избегается необходимость в дополнительном фундаменте в большинстве случаев.
Полный комплект виброиспытательной системы состоит из вибростенда, системы питания и системы измерения и управления вибрацией, в соответствии с соответствующими национальными и международными стандартами (такими как: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS и т. д.) для обеспечения технической поддержки при создании контроля качества продукции.
Особенности продукта
* Гибкая система подвески и прямолинейная направляющая, высокая несущая способность, хорошие направляющие характеристики и высокая стабильность.
* Статическая жесткость центральной нагрузки на воздушной подушке велика, динамическая жесткость мала, несущая способность высока, а динамические характеристики превосходны.
* Быстрая самодиагностика и защита цепи, высокая безопасность и надежность;
* Устройство изоляции и демпфирования на воздушной подушке позволяет вибростенду не нуждаться в специальном фундаменте, идеально воспроизводит вибрационную волну и уменьшает передачу вибрации.
* Предоставляются различные варианты использования горизонтальных и вертикальных расширительных платформ;
* Может использоваться со всеми видами контроллеров вибрации, и управление простое.
Параметры:
| Модель |
Номинальная синусоида Усилие (Н) |
Номинальный случайный Усилие (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (p-p)мм |
Макс. нагрузка (кг) | Подвижная катушка (кг) |
Размер Подвижная катушка (мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Особенности вертикальной расширенной скамьи:
Вертикальная расширенная скамья VT и указанные зажимы, прецизионно рассчитанные, тщательно разработанные, чтобы гарантировать, что клиент получит наилучшие характеристики в соответствии с совершенством
Особенности горизонтальной стойки:
Внутри небольшой погрузочной скамьи для достижения более высокого ускорения и рабочей частоты, для улучшения грузоподъемности и производительности всей машинной скамьи.
Горизонтальная скамья и вибростенд являются интегральным типом, с идеальной структурой, удобной для установки и регулировки.
Трек статического давления, V-образный, с устойчивостью к наклону и устойчивостью к смещению.
Встроенный масляный насос, хорошая структура и простота в эксплуатации.

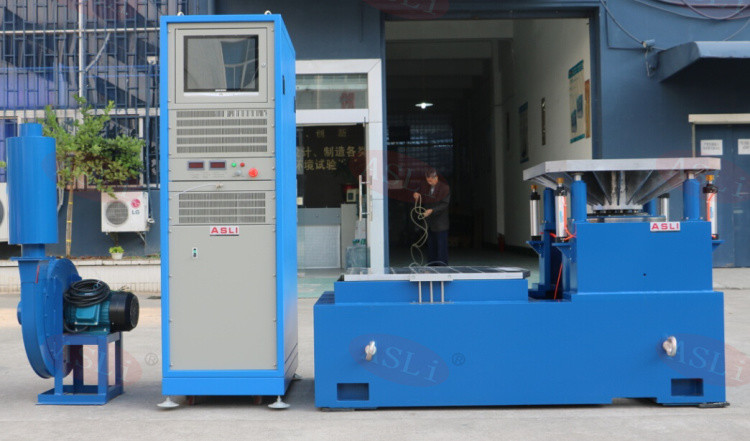

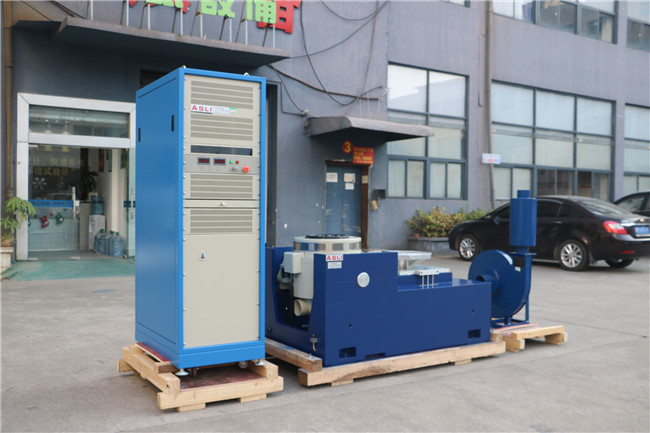

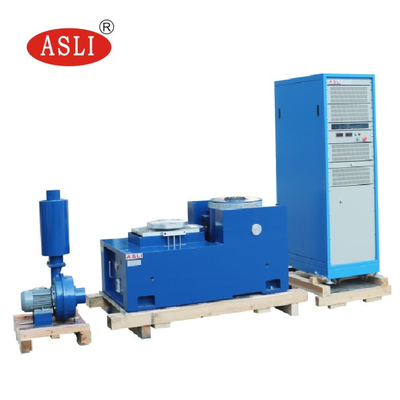

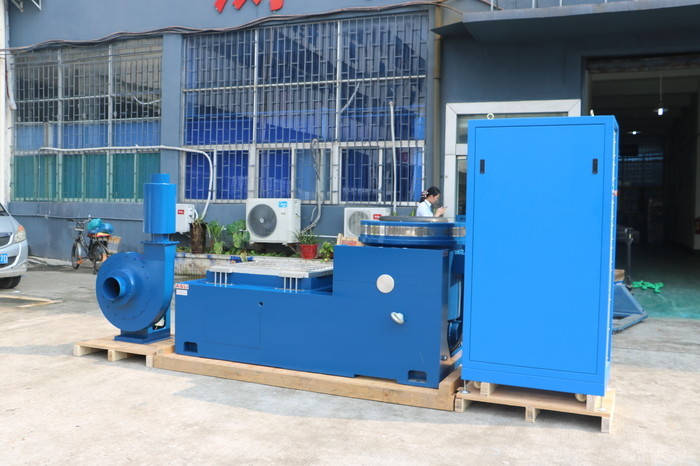

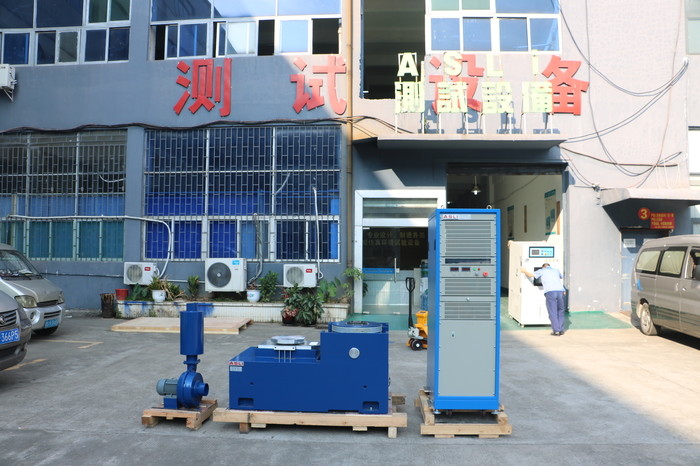

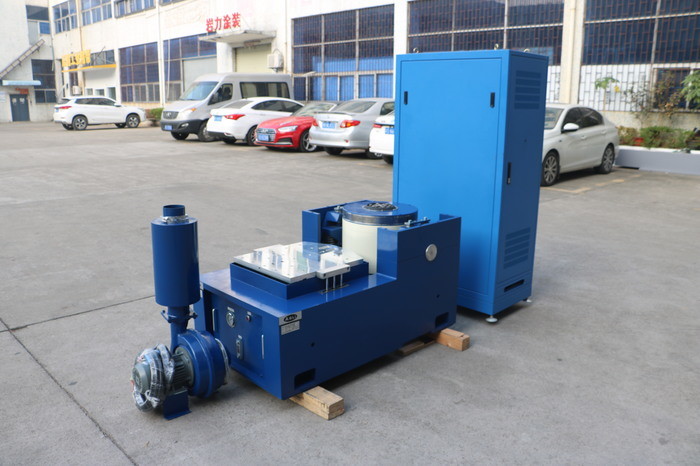

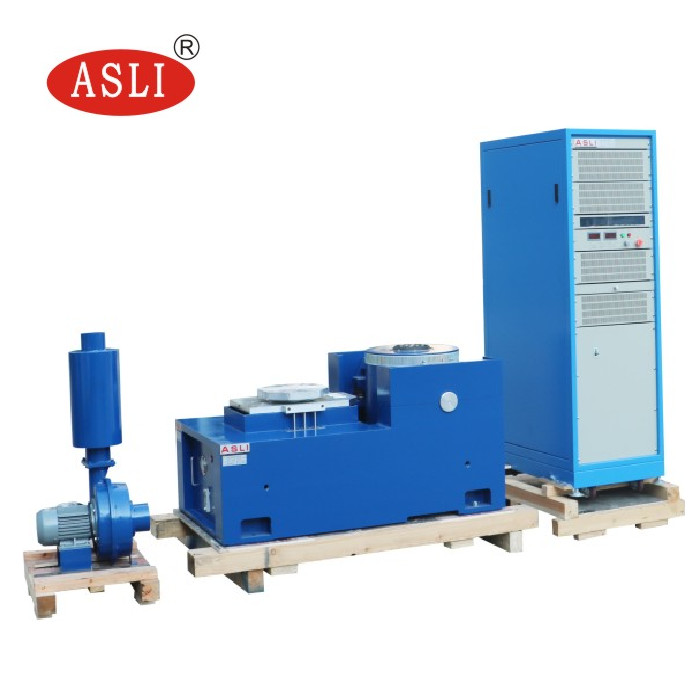

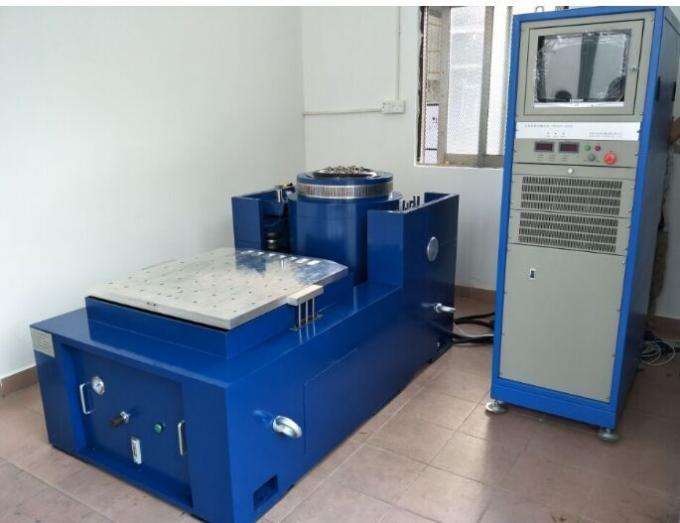

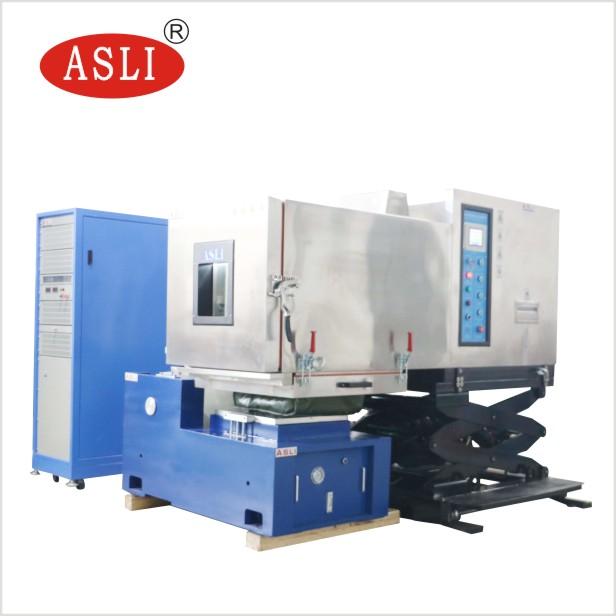

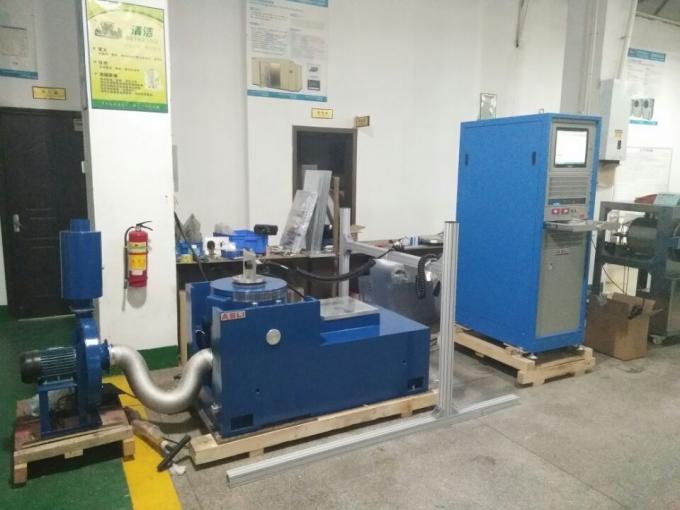

Фотографии для справки:
Сопутствующие товары:
 |
 |
 |

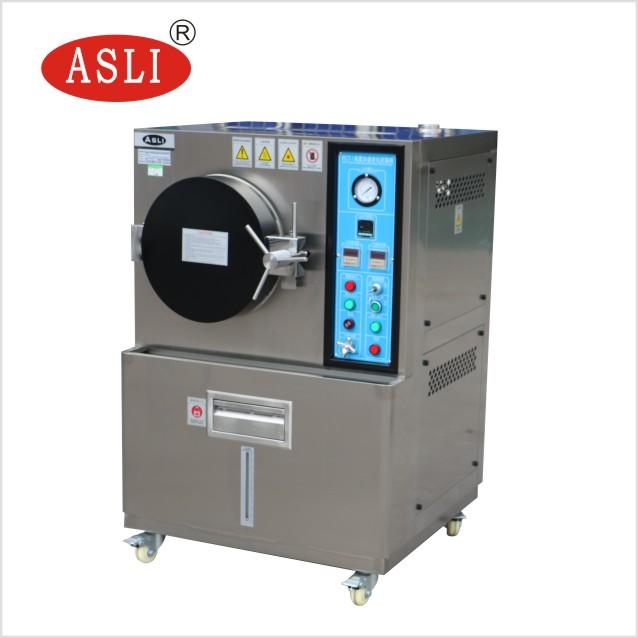

| Камера PCT | Машина для испытания на падение | Вибростенд для температуры и влажности |
