Оборудование для испытаний вибрации ES-6.pdf

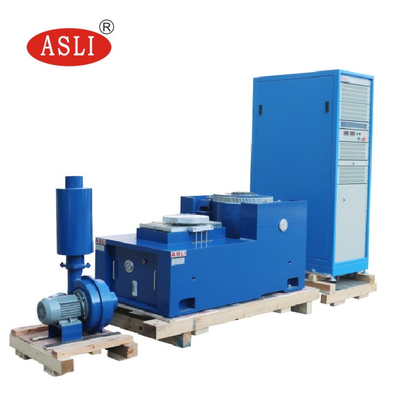

Универсальный лабораторный электродинамический вибрационный тестер для ускоренного вибрационного испытания
Электромагнитная вибрационная таблица широко используется в оборонной, авиационной, аэрокосмической, коммуникационной, электронической, автомобильной, бытовой технике и других отраслях промышленности.Этот тип оборудования используется для раннего обнаружения неисправностей, моделируя фактические условия работы и испытание прочности конструкции, применение продукта широко, ширина применения очевидна, эффект испытания замечательный и надежный.,Смещение, программируемое, множитель частоты, логарифм, максимальное ускорение, модуляция амплитуды, управление временем, полнофункциональное управление компьютером, простое фиксированное ускорение/фиксированная амплитуда.Оборудование в результате непрерывного отказа от выполнения испытаний в течение 3 месяцев, стабильная производительность, надежное качество.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
База машины использует высококачественный материал, удобно устанавливает, работа плавно, не нужно устанавливать The, управление циркуляцией оцифровки управления и частоты отображения,PID регулирует функцию, вызывает работу оборудования более стабильным, надежным, подметает частоту и фиксированной частоты способа работы,Приспосабливается к различным требованиям к испытаниям профессии для решения помех сильного электромагнитного поля в схеме управления, и увеличить установленное рабочее время, чтобы испытуемый продукт достиг точного времени испытания.
технические параметры горизонтального расширителя:
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
| LT0303 | 300х300х22 300х300х26 300х300х30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700х700х25 700х700х30 700х700х35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800х800х30 800х800х40 800х800х45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Стандарт испытания:
ГБ/Т 31486-2015
UL 1642:2012 < Стандарт для литийных батарей>
UL 2054: 2012 < Батареи для бытовых и коммерческих нужд>
UN38.3 ((2012)
IEC62133-2:2017 < Требования безопасности для портативных герметичных вторичных элементов и для аккумуляторов, изготовленных из них, для использования в портативных приложениях - Часть 2: Литийные системы>

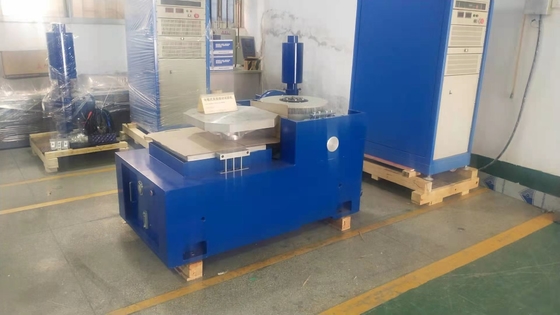

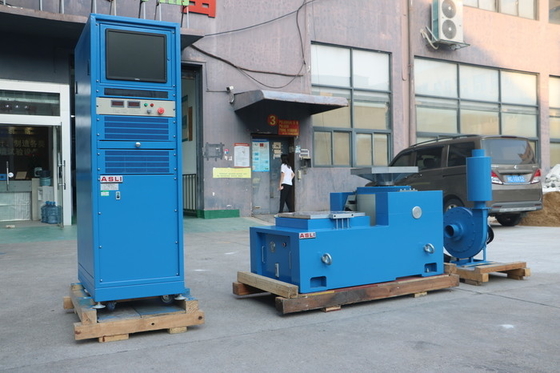

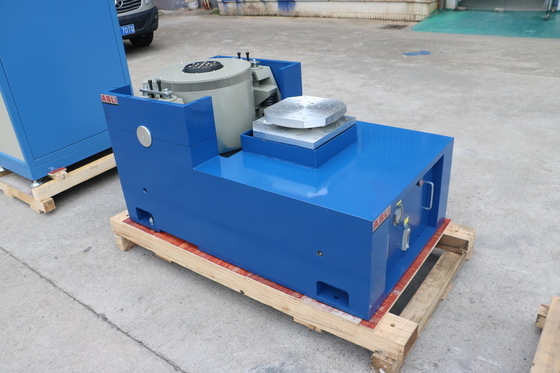

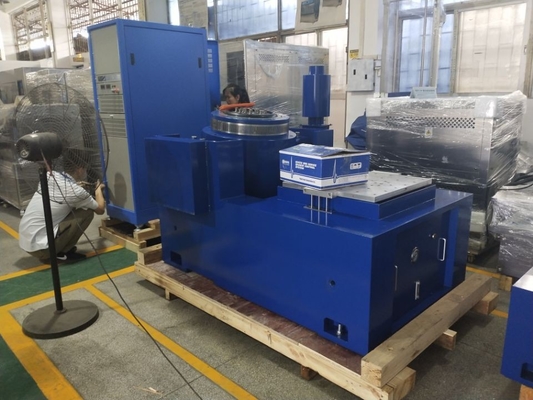

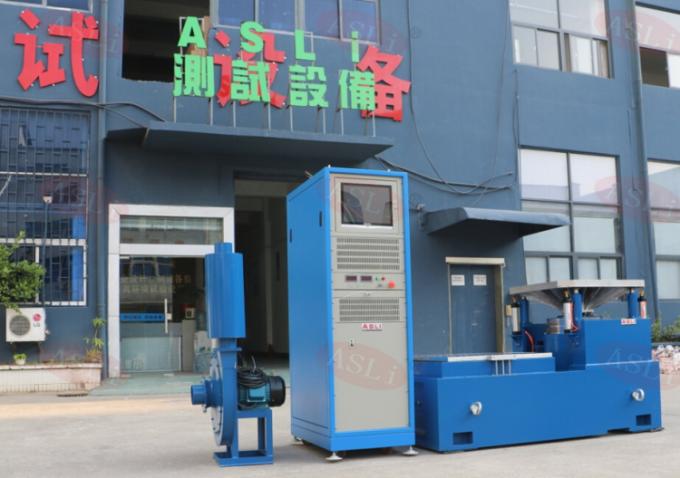

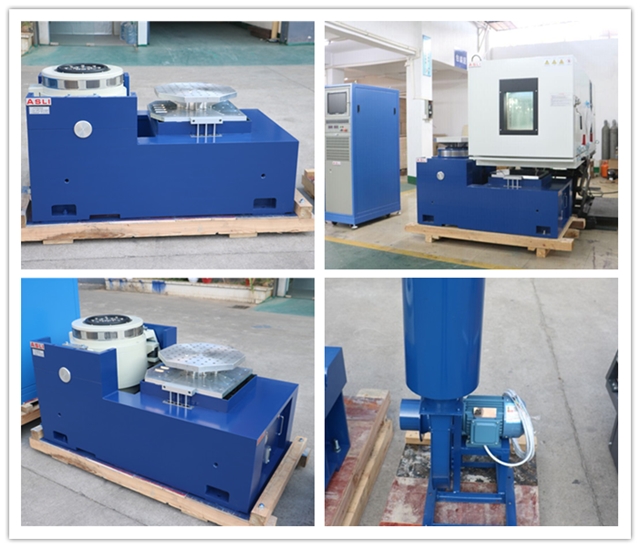

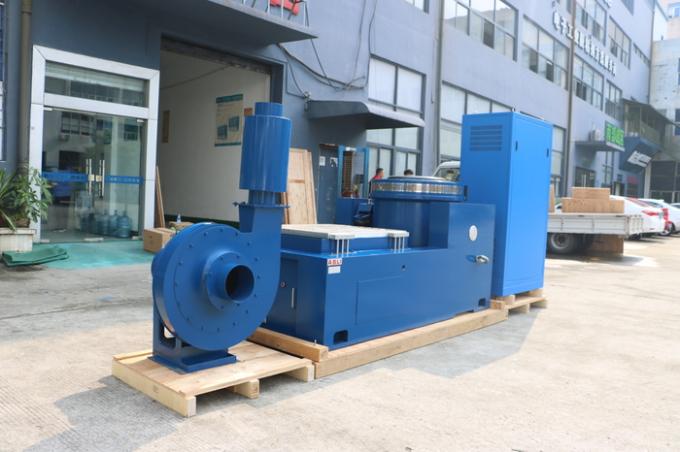

Изображения для справки:
Если у вас есть какие-либо сомнения или потребности по поводу универсального лабораторного электродинамического типового вибрационного тестера для ускоренного вибрационного тестирования, пожалуйста, не стесняйтесь отправлять свой запрос.
