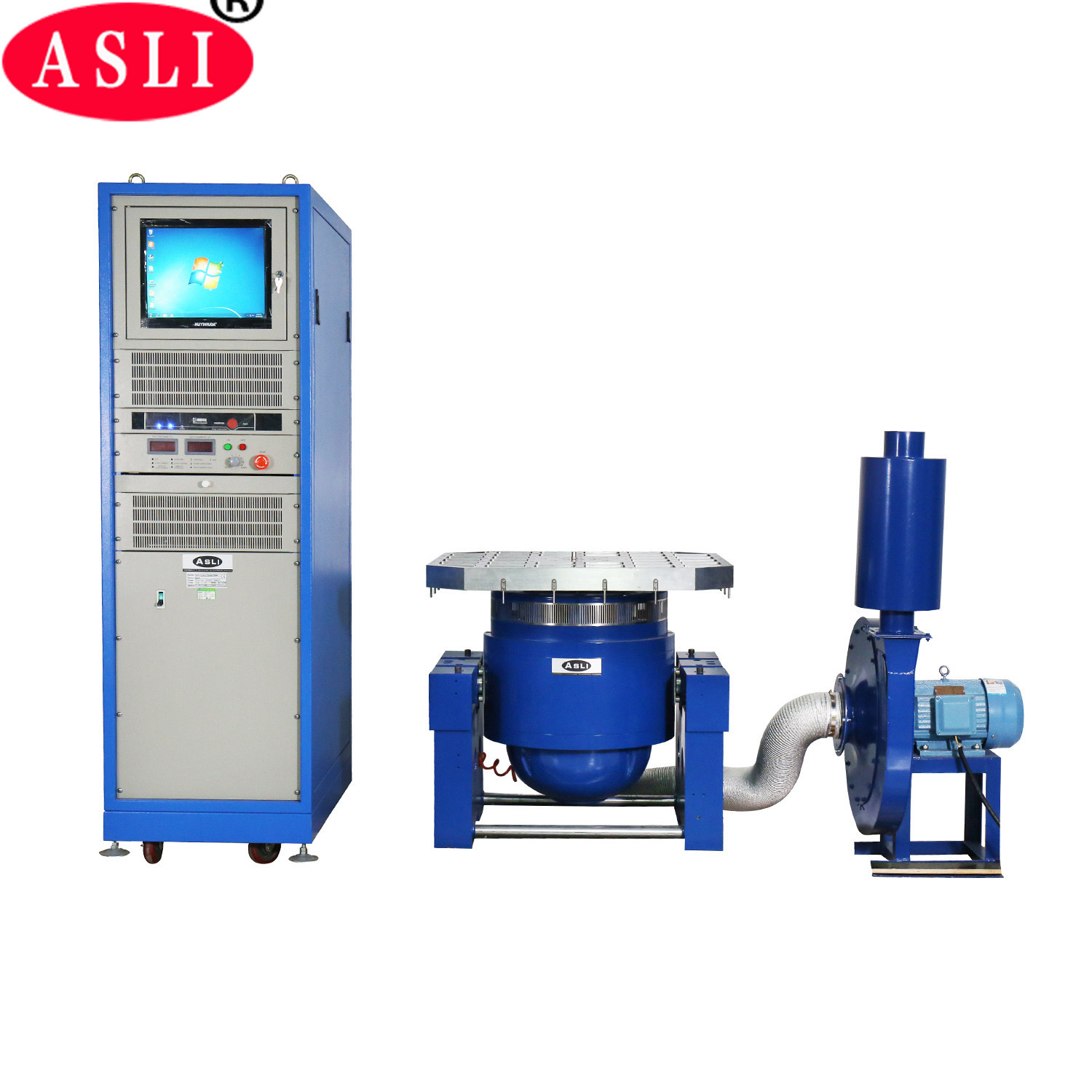

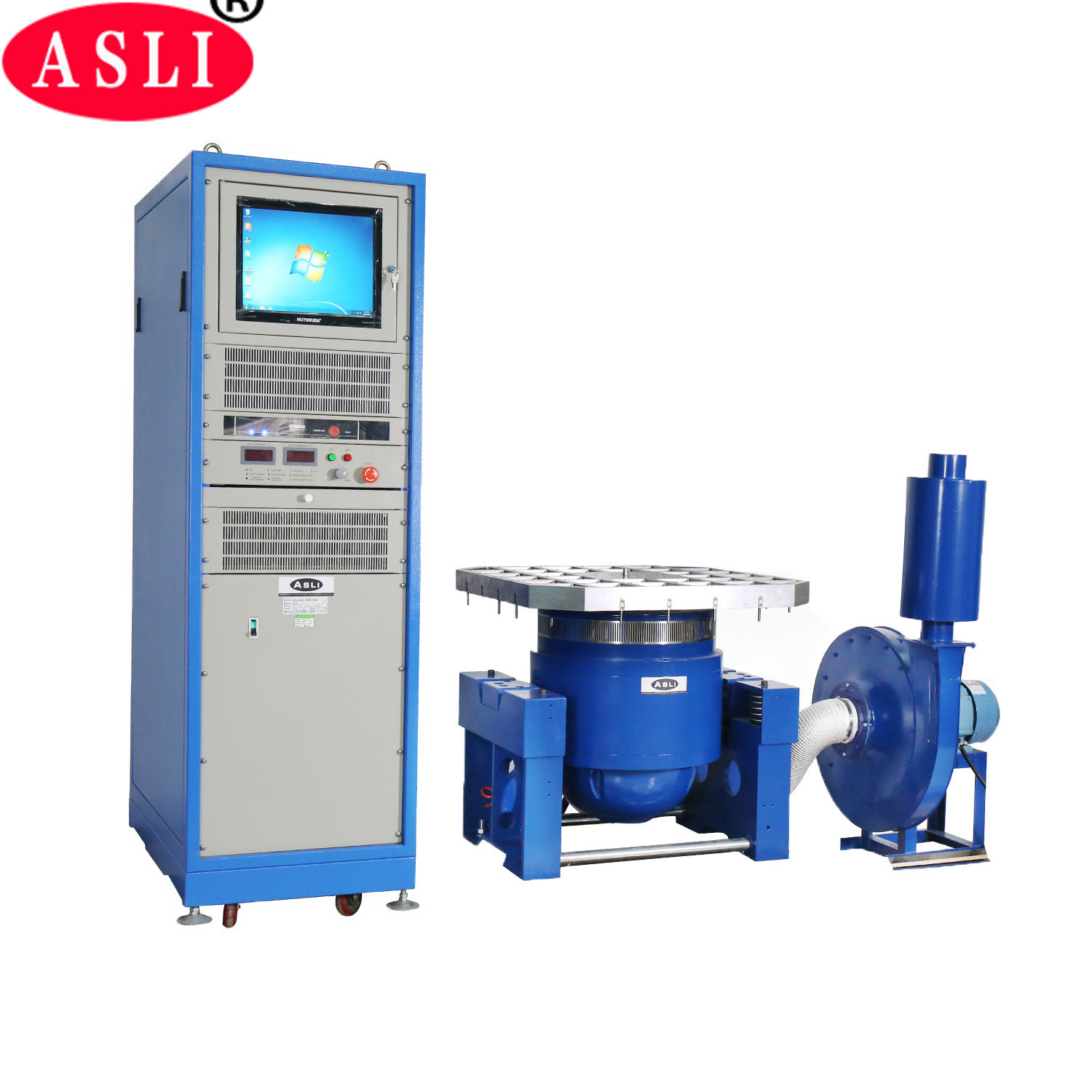

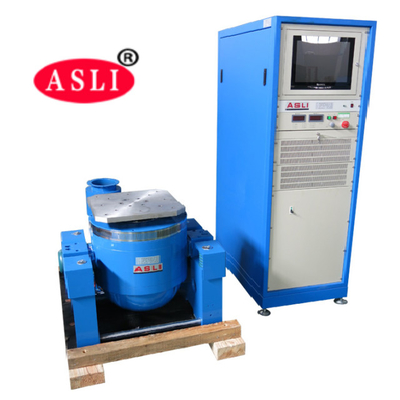

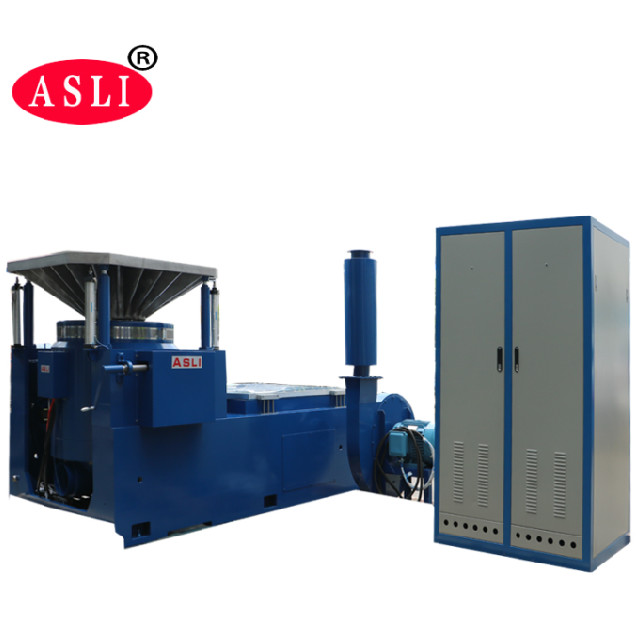

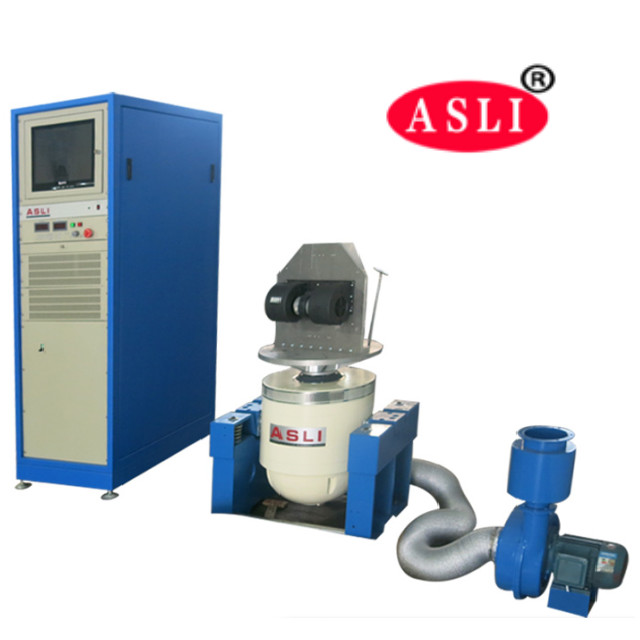

IEC 60068-2-64-2008, ASTM D4169-08 Вибрационная испытательная система высокой частоты, вибростол
IEC 60068-2-64-2008, ASTM D4169-08 Вибрационная испытательная система высокой частоты, вибростол Применение:
Мы являемся производителем электродинамических высокочастотных вибрационных вибростолов, использующих 'двухмагнитную цепь', 'самогенерирующиеся каркасные рабочие круги', 'воздушную опору' и 'роликовые подшипники и линейные направляющие', 'цапфовую изоляцию' - передовые современные технологии и специальные технологии, которые могут быть выполнены в трех осях X, Y, Z синусоидальных вибрационных испытаниях и широкополосных случайных вибрационных испытаниях, которые должны быть выполнены классическим (полусинусоидальным, трапециевидным, пилообразным) импульсом и испытанием спектра ударных воздействий. Эти продукты широко используются в национальной обороне, вооружении, авиации, аэрокосмической отрасли, связи, электронике, электротехнике, бытовой технике и других областях.
Особенности электродинамического высокочастотного вибратора:
1. Хорошо спроектированный каркас динамического круга с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники качающегося стержня, прямые и ориентированные на импорт, композитная жесткость корпуса, ориентация, эксцентриковая нагрузочная способность.
4. Цапфовая изоляция, предназначенная для использования гормонов, удобство установки и перемещения.
5. Передовая технология перемещения по системе для обеспечения высокой надежности динамического круга.
6. Новый дизайн воздуховода и усиление эффекта охлаждения.
7. Статическая жесткость, динамическая жесткость подшипника, маленький баллон, увеличение грузоподъемности вибростола, улучшение низкочастотных характеристик.2-1 Технические параметры
(1) Номинальное усилие: синусоидальное усилие 3000 Н; случайное усилие 3000 Н; ударное усилие 6000 Н;
(2) Диапазон частот: от 3 Гц до 3500 Гц, фиксированная частота, сканирование вперед и назад, синус, случайный, удар
(3) Режим сканирования частоты: линейный, логарифмический, сканирование вперед и назад, фиксированная частота
(4) Количество сканирований частоты: от 1 до 32767
(5) Время сканирования частоты: фиксированная частота/одиночное 1-3600 мин, кривые сканирования частоты могут отображаться.
(6) Макс. ускорение; 1000 м/с
2(без нагрузки)(7) Макс. скорость: 1,6 м/с
(8) Макс. смещение: 25 мм p-p (без нагрузки), двойной пик
(9) Ударное смещение: 25 мм
(10) Вес подвижной катушки: 3,5 кг
(11) Направления вибрации: вертикальное
(12) Вибрационная волна: синус, случайная, удар
(13) Диаметр подвижной катушки: Φ150 мм
(14) Габариты вибрационной системы: Ш750xВ599xГ680 мм
(15) Вес вибрационной системы: 490 кг
Технические параметры электродинамического высокочастотного вибрационного тестера:
Модель
| Вес (кг) |
Усилие (Н) Частота |
Усилие (Н) Частота |
Диапазон (Гц) Номинальное ускорение (м/с |
2)Номинальная скорость (м/с) | Номинальное смещение |
(p-p) мм Макс. нагрузка (кг) |
подвижная катушка (кг) | Размер |
Подвижная катушка (мм) ES-1 |
| 1000 | Φ600 | Φ600 | 1000 | 1.6 | 25 | 1500 | 8 | Φ150 | ES-3a |
| 2000 | 300×300 | 300×300 | 1000 | 1.6 | 51 | 1500 | 8 | Φ150 | ES-3a |
| 2000 | 300×300 | 300×300 | 1000 | Φ870 | 51 | Φ450 | 8 | Φ230 | ES-10 |
| 3000 | 3-3500 | 3-3500 | 1000 | Φ600 | 51 | 1500 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | Φ600 | 51 | 1500 | 350 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | Φ600 | 51 | 4500 | 350 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | Φ600 | 51 | 4500 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | Φ600 | 51 | 4500 | Φ870 | 500 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | Φ600 | 51 | 450 | 40 | Φ450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | Φ600 | 51 | 4500 | 500×500 | Φ450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | Φ600 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | Φ600 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | Φ600 | 51 | 4500 | Φ600 | Φ500 | ES-120 |
| 120000 | 3-2200 | 3-2200 | 1000 | Φ600 | 51 | 4500 | 90 | Φ500 | VT600 |
| 160000 | 3-2100 | 3-2100 | 1000 | Φ600 | 51 | 4500 | 400×400 | Φ600 | VT0303 |
| 200000 | 3-2000 | 3-2000 | 1000 | Φ600 | 51 | 4500 | 200 | Φ650 | ES-350 |
| 350000 | 3-1700 | 3-1700 | 1000 | Φ600 | 51 | 4500 | 300 | Φ870 | О вибрационной системе |
(1) Двухмагнитная цепь для обеспечения высокой напряженности магнитного поля и уменьшения утечки потока;
Специальная структура размагничивания может уменьшить утечку потока до уровня ниже 1 мт
(2) U-образная пружина, ролики и линейный подшипник для сильного сопротивления отклоняющей нагрузке
(3) Пневматические пружины используются для виброизоляции; Вибрационная система работает стабильно даже при большой нагрузке;
не требует специального фундамента
(4) Предусмотрены защитные устройства от перегрева, перегрузки, перегрузки по току, перенапряжения и
перемещения виброиспытателя;
Устройства защиты электрической сети от перенапряжения, пониженного напряжения, отсутствия фазы;
Привод питания, ограничение тока, плавный пуск, перегрев, короткий ток, защита от неисправности модуля
(5) Может выполнять испытания на воздействие синусоидальных, случайных и ударных нагрузок
(6) Эта система мало требовательна к колебаниям напряжения, ≤±10% - это нормально
(7) Эта система мало требовательна к сопротивлению заземления, ≤4Ω - это нормально
(8) Высокая надежность, особенно подходит для длительной работы

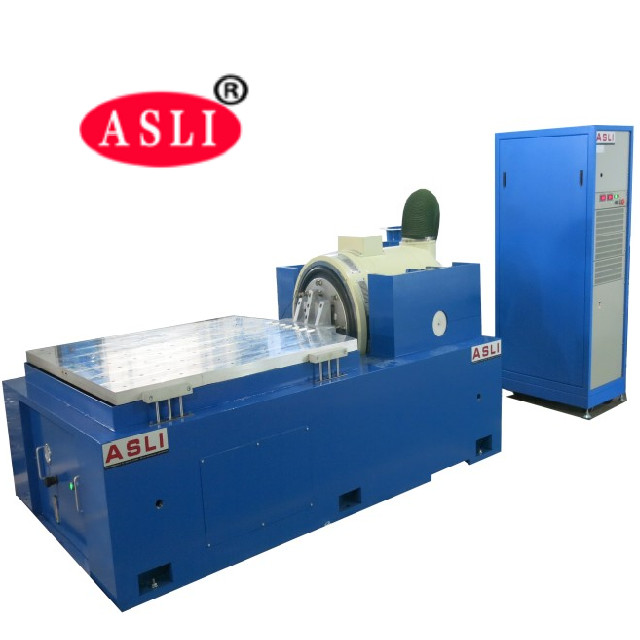

Особенности горизонтальной стойки:
1. Внутри небольшого загрузочного стола для достижения более высокого ускорения и рабочей частоты, для улучшения грузоподъемности и производительности всего станка.
2. Горизонтальный стол и вибростол являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
3. Трек статического давления, V-образный, с возможностью сопротивления наклону и сопротивления смещению.
Встроенный масляный насос, хорошая структура и простота в эксплуатации.
технические параметры горизонтального расширителя:
Модель
| Вес (кг) | Диапазон частот (Гц) | Вес движущихся частей (кг) | LT0303 |
| 300×300×22 |
300×300×26 300×300×30 5-1000 |
5-1300 89.1 57.7 |
7.8 9.0 LT0404 |
| 400×400×22 |
400×400×26 400×400×30 5-l000 |
5-1400 126 57.7 |
13.2 16.0 LT0505 |
| 500×500×25 |
500×500×30 500×500×35 5-1000 |
5-1300 89.1 57.7 |
23.1 27.0 LT0606 |
| 600×600×25 |
600×600×30 600×600×40 5-1000 |
5-1300 5-2000 57.7 |
33.0 45 LT0707 |
| 700×700×25 |
700×700×30 700×700×35 5-800 |
5-1100 5-1500 89.1 |
44.2 52 LT0808 |
| 800×800×30 |
800×800×40 800× 800×45 5-1000 |
5-1300 89.1 57.7 |
76.9 86.5 LT 1010 |
| 1000× 1000×30 |
1000× 1000×40 1000× 1000×50 5-1000 |
5-1300 5-1500 89.1 |
118.8 147 LT 1212 |
| 1200× 1200×30 |
1200× 1200×40 1200× 1200×50 5-800 |
5-1100 5-1400 126 |
168 210 Особенности вертикального расширенного стола: |
VT вертикальный расширенный стол и указанные зажимы, точно рассчитанные, тщательно разработанные, чтобы гарантировать, что клиент приобрел наилучшие характеристики в соответствии с идеальной структурой, высококачественным материалом
и мастерством.
технические параметры вертикального расширителя:
Модель
| Вес (кг) | Макс. частота (Гц) | Размер стола | VT300 |
| 10 | 2000 | 300×300 | VT400 |
| 16 | 2000 | 300×300 | VT500 |
| 25 | 1500 | 400×400 | VT600 |
| 35 | 1000 | Φ600 | VT0303 |
| 15 | 2000 | 300×300 | VT0404 |
| 22 | 1500 | 400×400 | VT0505 |
| 30 | 500 | 500×500 | VT0606 |
| 58 | 350 | Φ1200 | VT0808 |
| 140 | 350 | Φ1200 | VTl010 |
| 180 | 350 | Φ1200 | VT1212 |
| 250 | 350 | Φ1200 | VT1212 (Круглый стол) |
| 220 | 350 | Φ1200 | Если у вас есть какие-либо вопросы относительно электродинамической высокочастотной машины для механических испытаний, вибрационного тестера усталости, пожалуйста, свяжитесь со мной. |
