Система испытания на вибропрочность MIL-STD-810F MIL-STD-810G 3000N для лаборатории
Product Details
| Отсутствие силы: | 3000N | Скорость: | 10,6 м/с |
|---|---|---|---|
| Направление вибрации: | вертикальное горизонтальное | Приложение: | Лаборатория |
| Частота: | 3 ~ 3500 Гц | Мощность: | 380в 3-фазная |
| Перемещение: | 25 мм | ||
| Выделить |
Система испытания на вибропрочность MIL-STD-810F,Система испытания на вибропрочность MIL-STD-810G,система вибрации 3000N испытывая |
||
Product Description

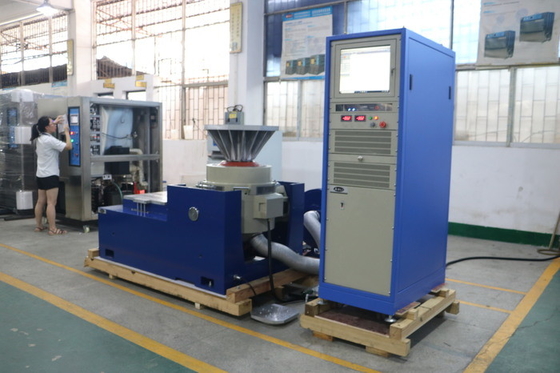

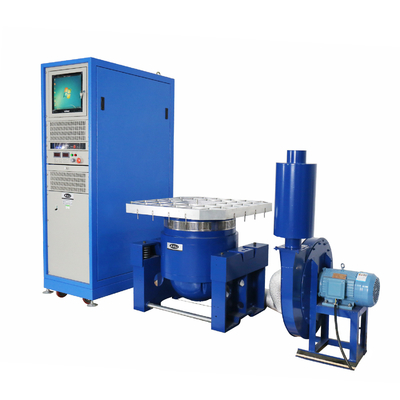

Система случайных вибрационных испытаний разработана в соответствии со стандартами MIL-STD-810F и MIL-STD-810G, обеспечивая надежные и точные вибрационные испытания для лабораторных условий. Эта электродинамическая система вибростенда подходит для широкого спектра применений в области моделирования окружающей среды.
- Хорошо спроектированный каркас динамического круга с высокой частотой осевого резонанса.
- Двухмагнитная схема обеспечивает высокую напряженность магнитного поля, низкую утечку потока и компактную, рациональную конструкцию.
- Подшипники качения коромысла, прямая и ориентированная на импорт композитная жесткость корпуса и грузоподъемность при эксцентричной нагрузке.
- Изолирующий фундамент для поворотной опоры, предназначенный для специального использования, с удобной мобильной установкой.
- Передовые технологии, интегрированные во всю систему, обеспечивают высокую надежность динамического круга.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника малого баллона повышает грузоподъемность вибростола и улучшает низкочастотные характеристики.
| Параметр | Спецификация |
|---|---|
| Номинальная сила | Синусоидальная сила 3000Н; случайная сила 3000Н; ударная сила 6000Н |
| Диапазон частот | От 3 Гц до 3500 Гц; фиксированная частота, прямой и обратный развертка, синус, случайная, удар |
| Режим развертки частоты | Линейный, логарифмический, прямой и обратный развертка, фиксированная частота |
| Количество разверток частоты | От 1 до 32767 |
| Время развертки частоты | Фиксированная частота / одиночная 1–3600 мин; кривые развертки частоты могут отображаться |
| Макс. ускорение | 1000 м/с² (без нагрузки) |
| Макс. скорость | 1,6 м/с |
| Макс. смещение | 25 мм p-p (без нагрузки), двойной пик |
| Ударное смещение | 25 мм |
| Вес подвижной катушки | 3,5 кг |
| Направления вибрации | Вертикальное |
| Вибрационная волна | Синус, случайная, удар |
| Диаметр подвижной катушки | φ150 мм |
| Размеры вибросистемы | Ш750 × В599 × Г680 мм |
| Вес вибросистемы | 490 кг |
Являясь производителем серии электродинамических высокочастотных вибростендов, мы используем передовые современные технологии, включая «двухмагнитную схему», «самогенерирующиеся кольца действия каркаса», «воздушную опору», «подшипники качения и линейное направляющее устройство», а также «изоляцию поворотной опоры». Эти системы могут выполнять испытания на синусоидальную вибрацию по трем осям X, Y, Z и широкополосную случайную вибрацию, а также классические импульсные испытания (полусинус, трапеция, пилообразная волна) и испытания спектра отклика на удар.
Эти продукты широко используются в областях национальной обороны, вооружений, авиации, космонавтики, связи, электроники, электроприборов и бытовой техники.
| Модель | Номинальная синусоидальная сила (Н) | Номинальная случайная сила (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (p-p) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | φ870 |
- Двухмагнитная схема обеспечивает высокую напряженность магнитного поля и снижает утечку потока. Специальная структура размагничивания может снизить утечку потока до менее 1 мТл.
- Пружины U-образной формы, ролики и линейный подшипник обеспечивают высокую устойчивость к изгибающей нагрузке.
- Воздушные пружины используются для виброизоляции. Вибросистема работает стабильно даже при больших нагрузках, без необходимости специального фундамента.
- Предусмотрены устройства защиты от перегрева, перегрузки, перегрузки по току, перенапряжения и превышения хода вибростенда. Устройства защиты электрической сети включают защиту от перенапряжения, пониженного напряжения и отсутствия фазы. Защита привода включает ограничение тока, плавный пуск, защиту от перегрева, короткого замыкания и неисправности модуля.
- Может выполнять синусоидальные, случайные и ударные экологические испытания.
- Эта система имеет минимальные требования к колебаниям напряжения — допустимо ±10%.
- Эта система имеет минимальные требования к сопротивлению заземления — допустимо ≤4 Ом.
- Высокая надежность, особенно подходит для длительной работы.
- В пределах небольшой загрузочной скамьи достигаются более высокое ускорение и рабочая частота, что повышает грузоподъемность и производительность всей скамьи.

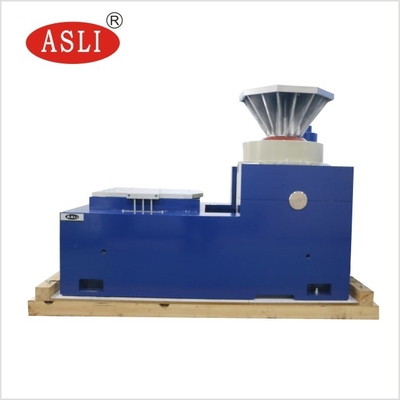

- Горизонтальная скамья и вибростенд представляют собой единое целое, с идеальной структурой и удобной установкой и регулировкой.
- Трек статического давления, V-образный, с возможностью сопротивления наклону и смещению нагрузки. Встроенный масляный насос, хорошая конструкция и простота эксплуатации.

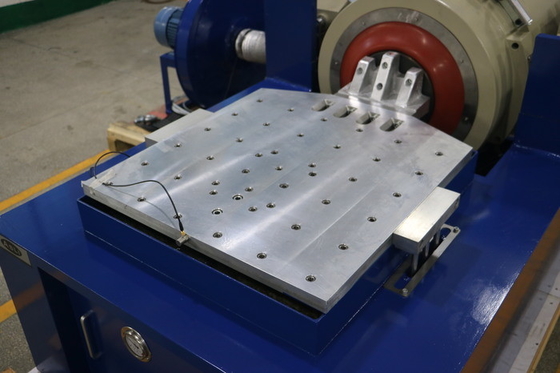

| Модель | Размер скамьи (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Вертикальный расширенный стенд VT и специальные зажимы точно рассчитаны и тщательно спроектированы, чтобы обеспечить клиенту наилучшую производительность, благодаря идеальной конструкции, высококачественным материалам и мастерству изготовления.
| Модель | Вес (кг) | Макс. частота (Гц) | Размер скамьи |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Круглая скамья) | 220 | 350 | φ1200 |
Product Highlights
Система вибрационных испытаний MIL-STD-810F/G с синусоидальной силой 3000 Н, частотой 3–3500 Гц, 1,6 м/с, смещением 25 мм. Двойная магнитная цепь, пневматическая изоляция, без специального фундамента. Идеально подходит для лабораторных испытаний оборонной, аэрокосмической и электроники.
