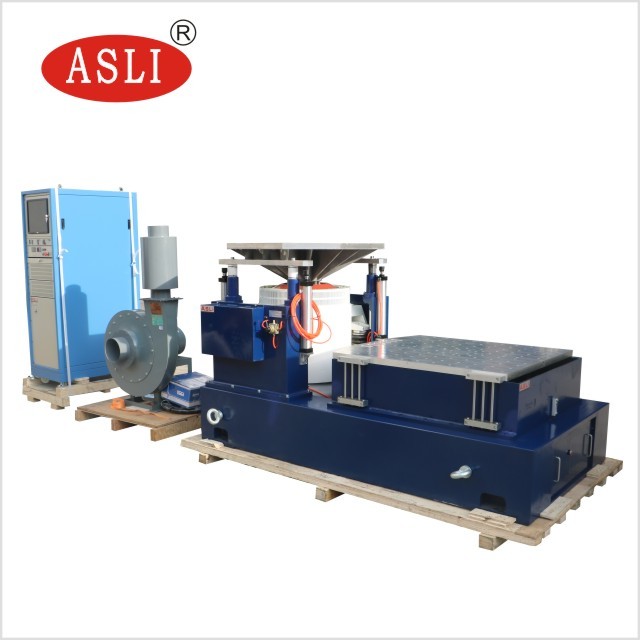

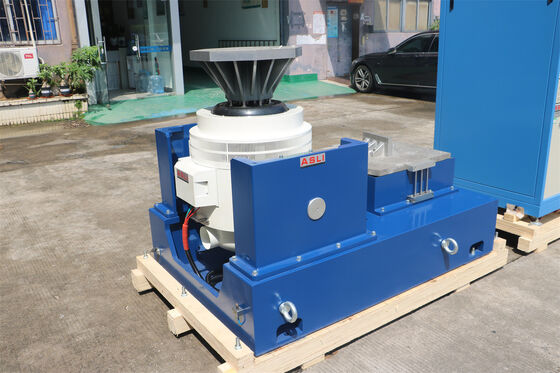

3-осевая вибрационная система

Brand Name: ASLI
Place of Origin: Гуандун, Китай
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


Направления вибрации: Три направления бесплатно вибрации Власть: 20 кВт
Напряжение: 380 В Точность: +/- 1%
синусоидальная сила: 10000Н вибрационная волна: синусоидальный, случайный, ударный
датчик ускорения: 1 ПК Вход: 1 канал
Номинальная синусоидальная сила: 10000Н расклассифицированная случайная сила: 10000Н
Частотный диапазон: 3-3000 Гц Номинальное ускорение: 1000 м/с2
Номинальная скорость: 1,8 м/с Номинальное перемещение: 51 mm
Максимальная загрузка: 270 кг
Выделить

3-осевая вибрационная испытательная система

,

3-осевая вибрационная система

,

3-осевая система вибрационных испытаний

Product Description

Обзор продукта

Система вибрации по 3 осям предназначена для тестирования широкого спектра упаковочных материалов, печатных плат и электрических изделий. Она обеспечивает надежное и воспроизводимое моделирование вибрации для квалификации продукции и оценки надежности.

  • IEC62133
  • UL1642
  • UN38.3
  • GB31241
Принцип работы

Вибрационный испытательный стенд работает по принципу, схожему с громкоговорителем: электрический проводник перемещается под действием электромагнитной силы в магнитном поле. Сила, ускоряющая подвижную часть, генерируется балансом между током возбуждения и магнитным потоком. Управляя током возбуждения, можно точно контролировать вибрационный генератор.

Максимальный уровень ускорения электромагнитного вибрационного возбудителя определяется максимальным током и нагрузкой. На низких частотах перемещение подвижной части ограничено, поэтому ускорение не достигает высокого уровня. Резонансная частота подвижного элемента устанавливается выше верхнего предела частотного диапазона.

Параметры вибрационной испытательной машины с воздушным охлаждением
Модель Номинальная синусоидальная сила (Н) Номинальная случайная сила (Н) Диапазон частот (Гц) Номинальное ускорение (м/с²) Номинальная скорость (м/с) Номинальное смещение (пик-пик) мм Макс. нагрузка (кг) Подвижная катушка (кг) Размеры подвижной катушки (мм)
ES-3 3000 3000 3–3500 1000 1,6 25 100 3,5 Ø150
ES-3a 3000 3000 3–3500 400 1,6 40 120 9 Ø230
ES-6 6000 6000 3–3500 1000 1,6 25 180 6,5 Ø230
ES-6a 6000 6000 3–3500 1000 1,6 51 250 12 Ø230
ES-10 10000 10000 3–3000 1000 1,8 51 270 14 Ø240
ES-20 20000 20000 3–3000 1000 1,8 51 300 30 Ø320
ES-30 30000 30000 3–2800 1000 1,8 51 450 40 Ø450
ES-40 40000 40000 3–2800 1000 1,8 51 500 50 Ø450
ES-50 50000 50000 3–2700 1000 1,8 51 750 50 Ø450
Технические параметры экспандера
Вертикальный экспандер
Technical parameters diagram of the vertical expander for the 3 Axis Vibration System
Горизонтальный экспандер
Technical parameters diagram of the horizontal expander for the 3 Axis Vibration System
Спецификации вибрационной испытательной машины
  1. Хорошо спроектированный динамический круговой каркас с более высокой резонансной частотой по оси ступени.
  2. Двухмагнитная схема с низким рассеянием магнитного потока, компактная конструкция и рациональная компоновка.
  3. Подшипники качения шатуна с прямолинейной и ориентированной на импорт жесткостью композитного корпуса, обеспечивающие высокую несущую способность при эксцентриковой нагрузке.
  4. Изолирующее основание для поворотного устройства, предназначенное для гормонального использования, обеспечивающее удобную мобильную установку.
  5. Передовая система перемещения обеспечивает высокую надежность динамического круга.
  6. Новая конструкция воздуховода улучшает эффект охлаждения.
  7. Статическая и динамическая жесткость подшипника с малым баллоном повышает несущую способность вибростенда и улучшает низкочастотные характеристики.

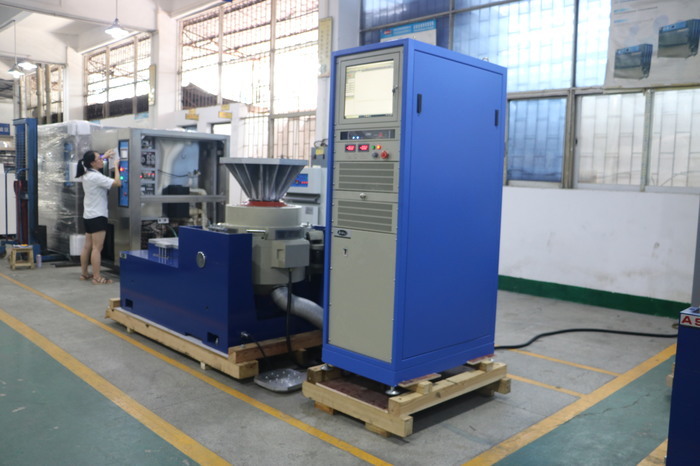

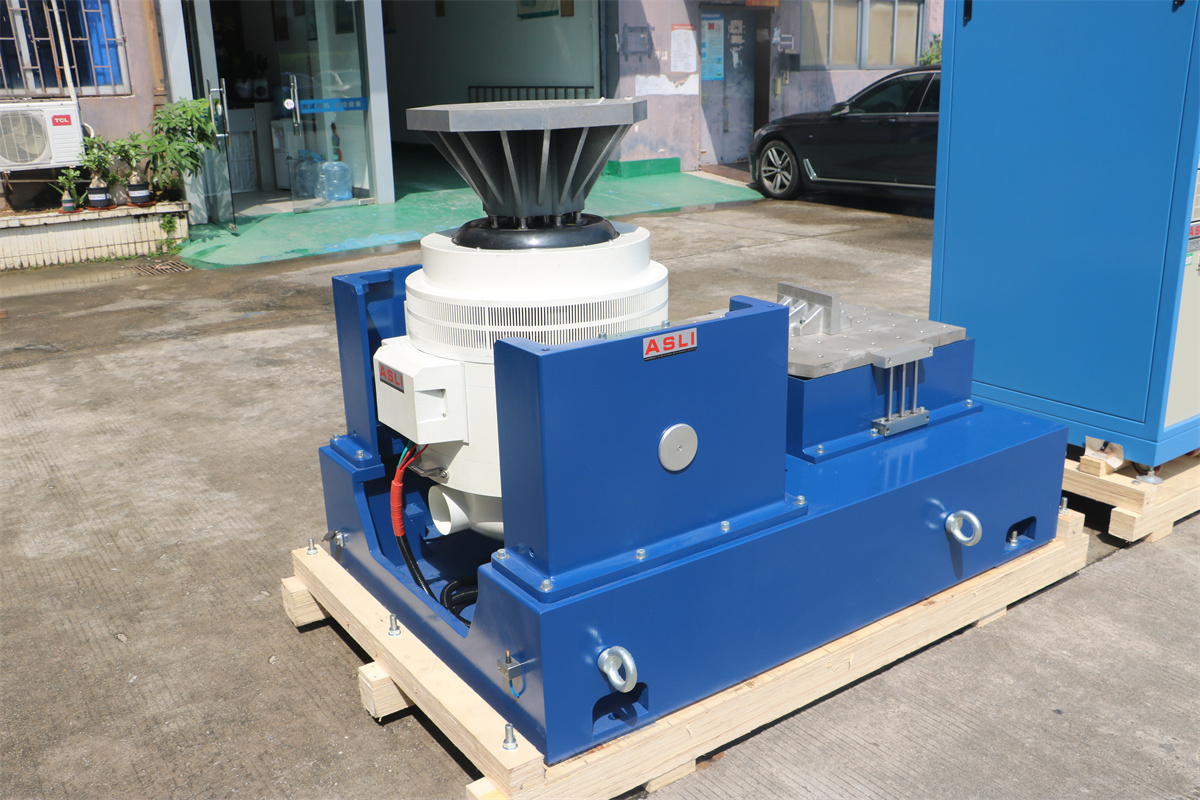

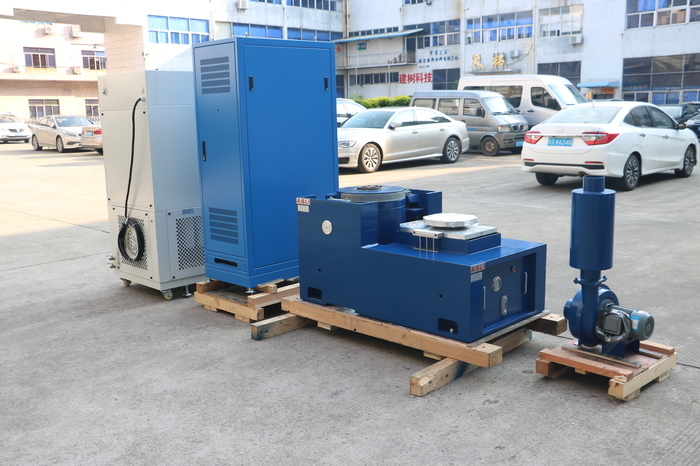

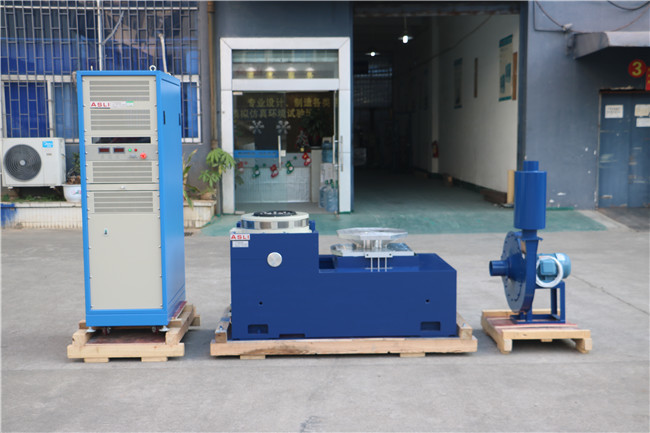

Подробные изображения
Другие продукты
Overview of other testing equipment offered by ASLI
Наша компания

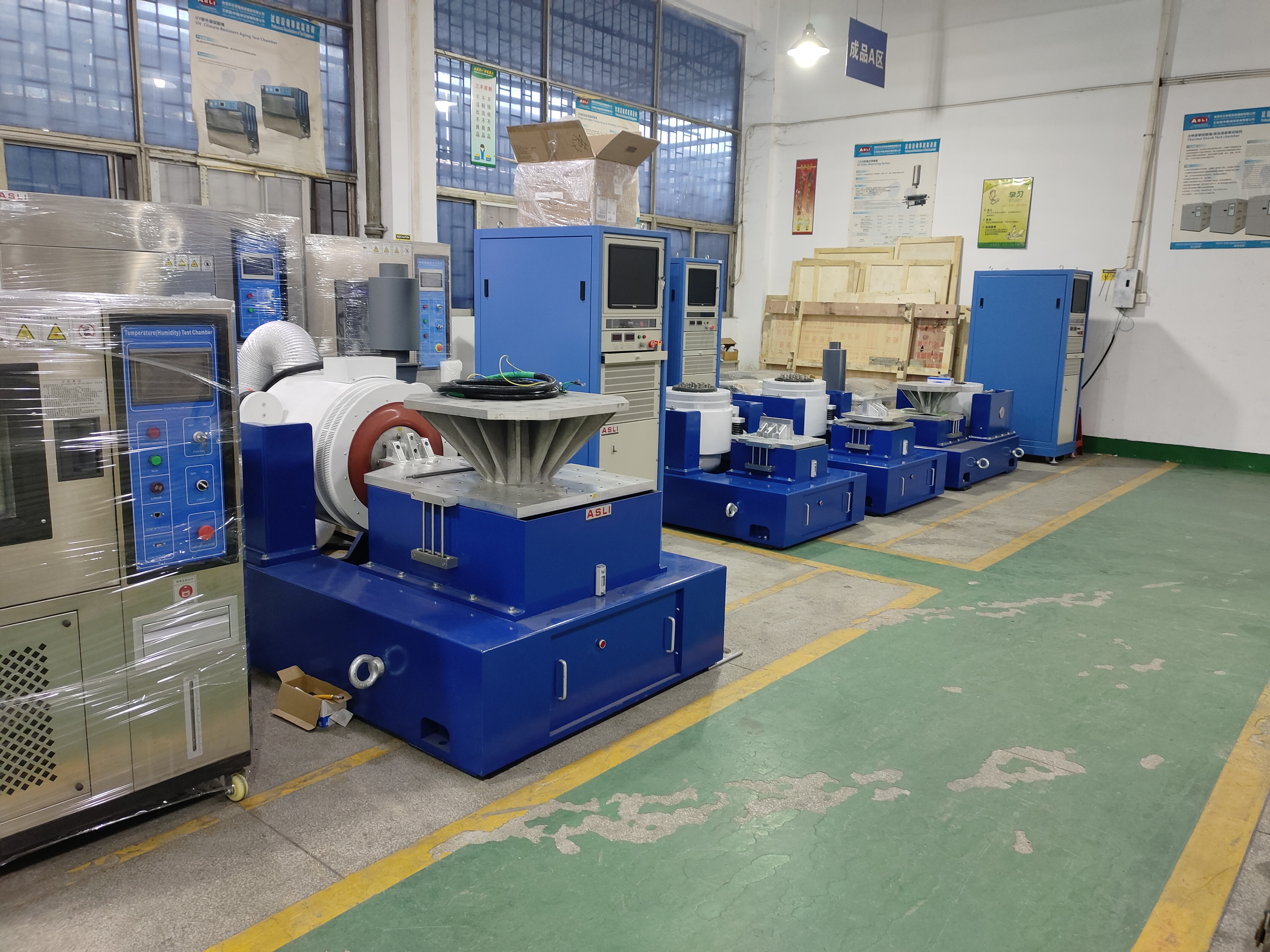

ASLI company facility and manufacturing environment

Основные продукты ASLI: климатическая камера, температурная камера, влажностная камера, проходная камера, камера УФ-старения, камера термоудара, ксеноновая камера, комбинированная камера УФ-старения с ксеноном, камера PCT, камера HAST, вибрационная камера, высокочастотный вибрационный испытательный стенд, испытательный стенд на механический удар, комбинированная климатическая вибрационная камера и многое другое.

Упаковка и доставка
Packing and delivery preparation of the vibration testing system
Наш сервис
ASLI customer service and technical support team
Часто задаваемые вопросы

В1. Каковы ваши условия упаковки?

О: Как правило, мы упаковываем наши товары в нейтральные белые коробки и коричневые картонные коробки.

В2. Каковы ваши условия оплаты?

О: T/T 50% в качестве депозита и 50% перед доставкой. Мы покажем вам фотографии продуктов и упаковок перед оплатой остатка.

В3. Каковы ваши условия доставки?

О: EXW, FOB, CFR, CIF, DDU.

В4. Как насчет времени доставки?

О: Как правило, это займет от 30 до 60 дней после получения вашего авансового платежа. Конкретное время доставки зависит от товаров и количества вашего заказа.

Если вам нужна дополнительная информация о системе вибрации по 3 осям, пожалуйста, не стесняйтесь отправлять свой запрос.

Product Highlights

3-осевая вибрационная система обеспечивает синусоидальную силу 10 000 Н, точность ± 1 % и свободную вибрацию в трех направлениях для испытаний автомобилей, пластмасс, текстиля и электрооборудования. Класс защиты IP55, 20 кВт, 380 В, синусоидальная, случайная и ударная формы. Поддерживает настройку OEM, ODM, OBM и включает гарантию на 1 год.
