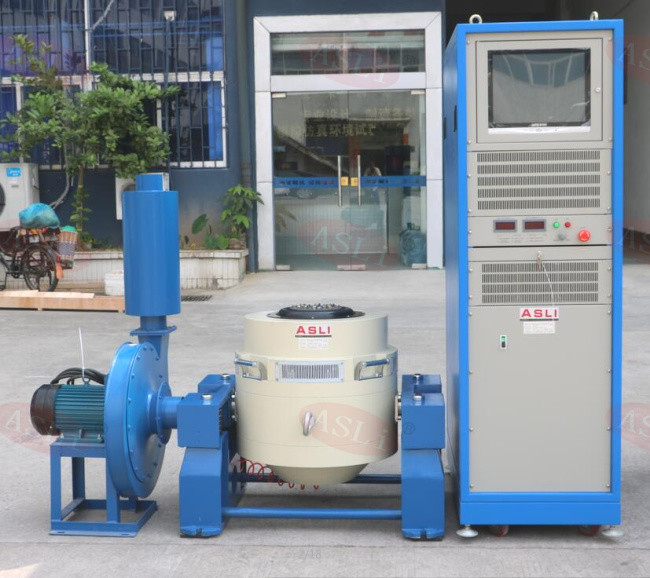

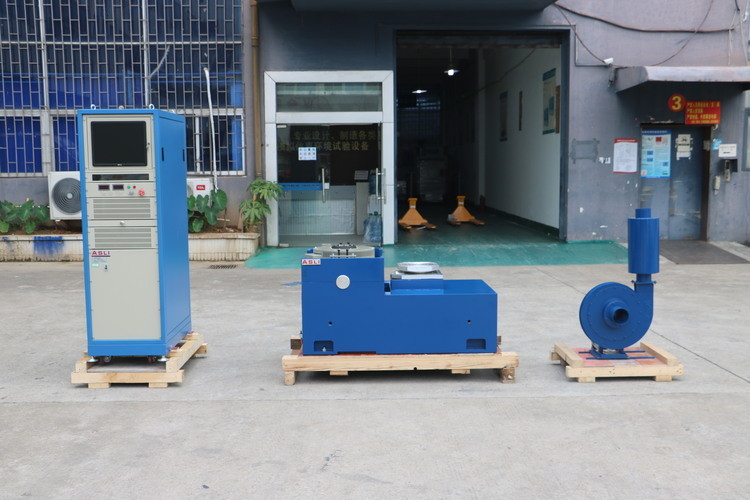

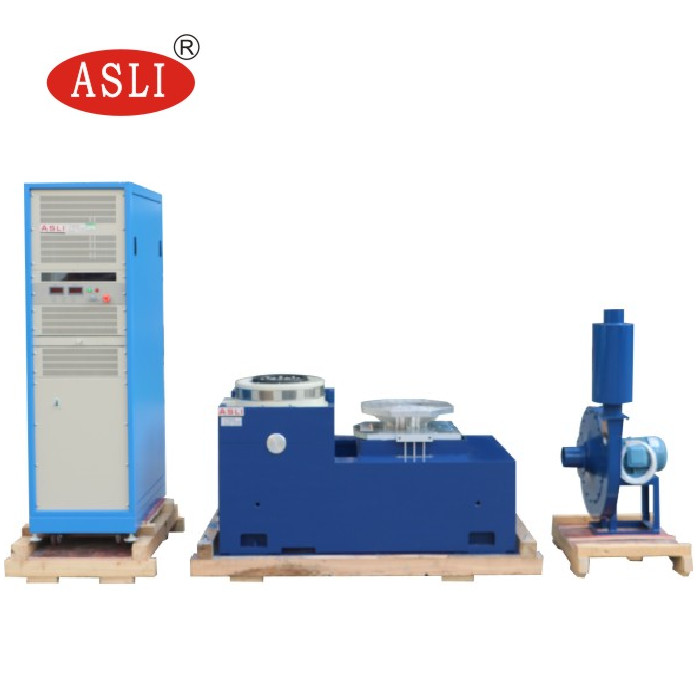

Используйте дружелюбный высокочастотный динамический аттестованный CE системы шейкера вибрации
Подробная информация о продукте
| синусоидальная сила: | 3000Н | Скорость: | 1,6 м/с |
|---|---|---|---|
| направление вибрации: | Вертикальный+Горизонтальный | Ускорение: | 100г |
| Частота: | 3~3500Гц | Власть: | 380 В 3 фазы |
| Смещение: | 25 мм | Приложение: | приведенная батарея, |
| Выделить |
Аттестованная CE система шейкера вибрации,Динамическая система шейкера вибрации,шейкер вибрации синуса 3000N электродинамический |
||
Описание продукта
Мы являемся производителем серии продуктов: электродинамических высокочастотных вибрационных испытательных машин / высокочастотных испытательных машин на усталость при вибрации. Наши системы используют передовые современные технологии, включая «структуру двойного магнитного контура», «самогенерирующиеся кольца действия скелета», «воздушную опору», «подшипники качения и линейные направляющие» и «изоляцию цапфы». Эти технологии позволяют выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z и широкополосные случайные вибрационные испытания, а также классические импульсные испытания (полусинус, трапеция, пила) и испытания спектра отклика на удар.
Эти продукты широко используются в оборонной промышленности, производстве оружия, авиации, космонавтике, связи, электронике, электроприборах, бытовой технике и других областях.
| Модель | Номинальная сила синусоидальной вибрации (Н) | Номинальная сила случайной вибрации (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Хорошо спроектированный скелет динамического кольца с более высокой резонансной частотой по оси.
- Двойной магнитный контур, низкая утечка магнитного потока, компактная и рациональная структура.
- Роликовые подшипники коромысла с прямой и ориентированной на импорт жесткостью композитного корпуса, обеспечивающие отличную грузоподъемность при эксцентричной нагрузке.
- Изолирующий фундамент цапфы, предназначенный для использования с гормонами, с удобной мобильной установкой.
- Передовая система перемещения обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника малого баллона, повышающая грузоподъемность вибростенда и улучшающая низкочастотные характеристики.
- В пределах небольшой загрузочной скамьи для достижения более высокого ускорения и рабочей частоты, улучшая грузоподъемность и производительность всей скамьи машины.

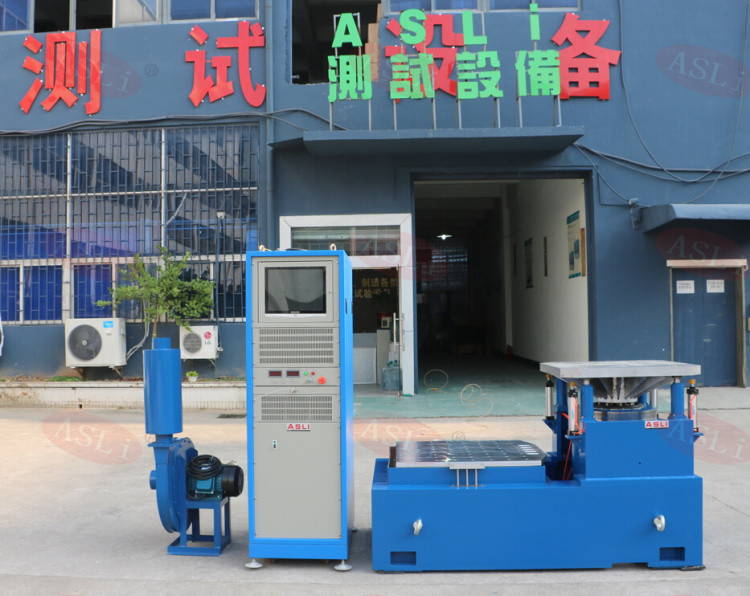

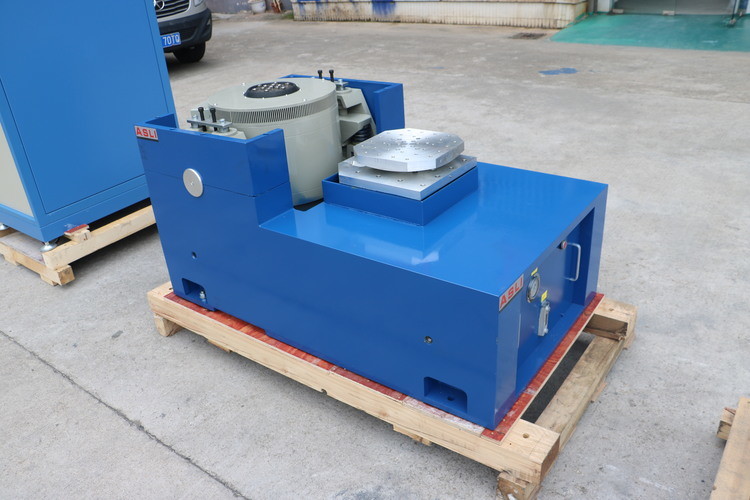

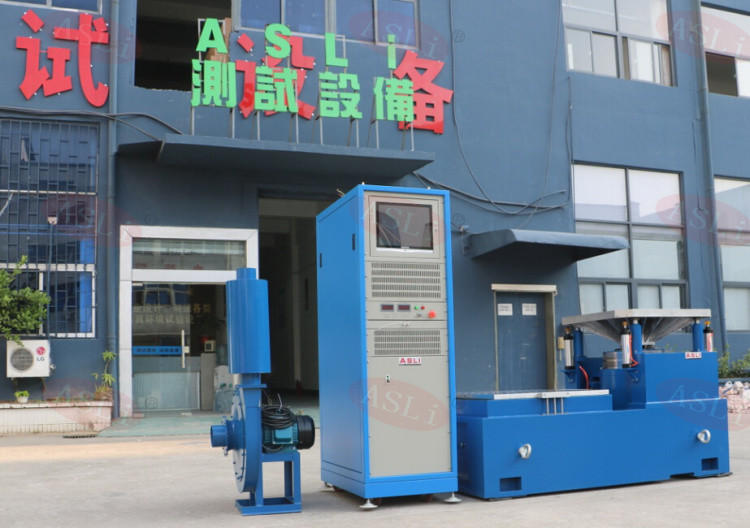

- Горизонтальная скамья и вибростенд являются цельными, с идеальной структурой и удобной установкой и регулировкой.
- Трек статического давления, V-образный, с возможностью сопротивления наклону и смещению нагрузки. Встроенный масляный насос, хорошая структура и простота эксплуатации.
| Модель | Размер скамьи (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
Вертикальный расширенный стенд VT и специальные зажимы точно рассчитаны и тщательно спроектированы, чтобы обеспечить клиенту наилучшую производительность благодаря идеальной конструкции, высококачественному материалу и качеству изготовления.
| Модель | Вес (кг) | Макс. частота (Гц) | Размер стенда |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (круглая скамья) | 220 | 350 | Ø1200 |
Если у вас есть какие-либо вопросы о сертифицированной CE, удобной в использовании высокочастотной динамической вибрационной системе встряхивания, пожалуйста, свяжитесь с нами.
Основные характеристики продукта
Сертифицированный CE высокочастотный вибрационный шейкер с синусоидальной силой 3000 Н, частотой 3–3500 Гц, ускорением 100 г, вертикальным и горизонтальным тестированием. Имеет двойную магнитную цепь, улучшенное охлаждение и изоляцию цапфы. Идеально подходит для тестирования аккумуляторов и светодиодов, доступны специальные опции.
