Оборудование для испытаний вибрационного стола 3KN, шейкер SGS электромагнитный

Высокоускорительный электромагнитный вибростенд для испытаний безопасности литиевых батарей

Электромагнитный вибростенд широко используется в оборонной, авиационной, аэрокосмической, коммуникационной, электронной, автомобильной, бытовой и других отраслях промышленности. Это оборудование предназначено для обнаружения ранних неисправностей, моделирования реальных условий эксплуатации и проведения испытаний на прочность конструкции. Широкий диапазон применения, выдающиеся результаты испытаний и надежная производительность делают его незаменимым инструментом для обеспечения качества и валидации продукции.

Система поддерживает режимы синусоидальной волны, ЧМ, свипирования, программируемый, умножитель частоты, логарифмический, максимальное ускорение, амплитудную модуляцию и временное управление. Он оснащен полнофункциональным компьютерным управлением с простыми настройками фиксированного ускорения и фиксированной амплитуды. Оборудование прошло испытания на непрерывную безотказную работу в течение 3 месяцев, демонстрируя стабильную производительность и надежное качество.

Технические параметры

Синусоидальное усилие	300 кгс
Случайное усилие	300 кгс среднеквадратичное значение
Ударное усилие	600 кгс
Диапазон частот	5–3500 Гц
Непрерывное смещение	25,4 мм
Максимальная скорость	1,6 м/с
Выход усилителя	3,5 кВА
Соотношение сигнал/шум	>65 дБ
Усиление ПЧ	≥80
Суммарные гармонические искажения (при номинальной выходной мощности)	Менее 0,5% при постоянном токе (0,1 Гц) до 500 Гц; менее 1,0% при 500 Гц до 5000 Гц
Частотная характеристика усилителя мощности	Постоянный ток (0,1 Гц) до 4500 Гц: ±3 дБ
Среднее время наработки на отказ (MTBF)	>35 000 часов

Особенности продукта

• Гибкая система подвески и прямолинейная направляющая обеспечивают высокую несущую способность, отличные направляющие характеристики и высокую стабильность.
• Центральная подушка безопасности обеспечивает высокую статическую жесткость, низкую динамическую жесткость, высокую несущую способность и отличные динамические характеристики.
• Быстрая самодиагностика и цепная защита обеспечивают высокую безопасность и надежность.
• Устройство изоляции и демпфирования подушки безопасности устраняет необходимость в специальном фундаменте, идеально воспроизводит вибрационные волны и снижает передачу вибрации.
• Доступны горизонтальные и вертикальные расширительные платформы для различных применений.
• Совместимость со всеми типами контроллеров вибрации для простого управления.

Изображения продукта

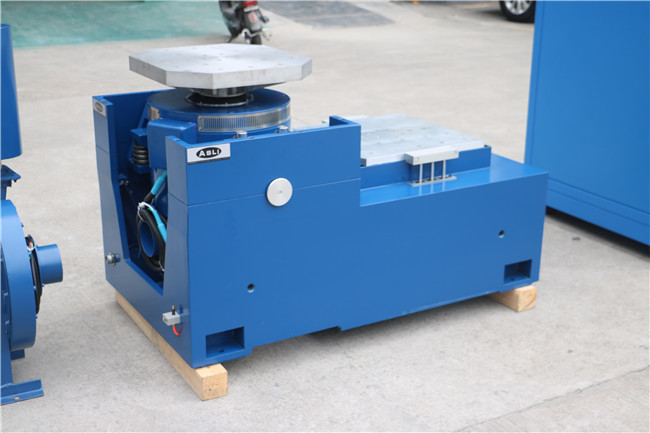

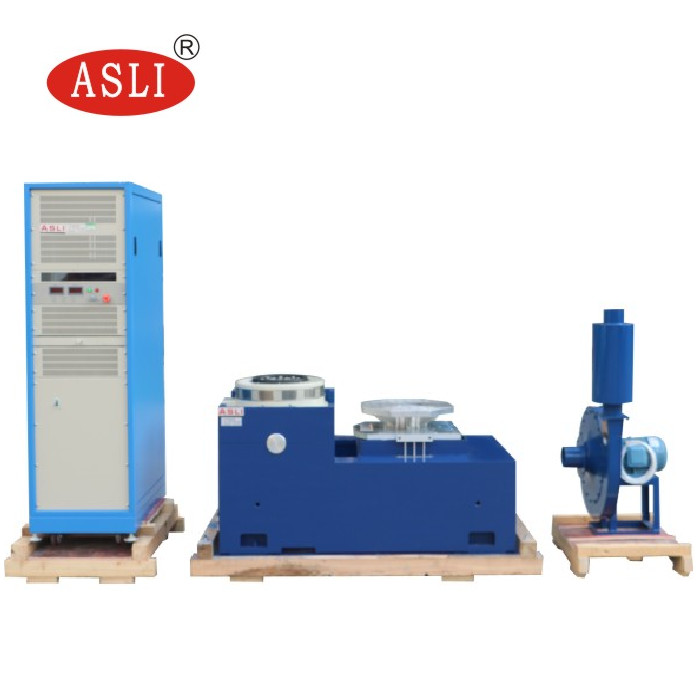

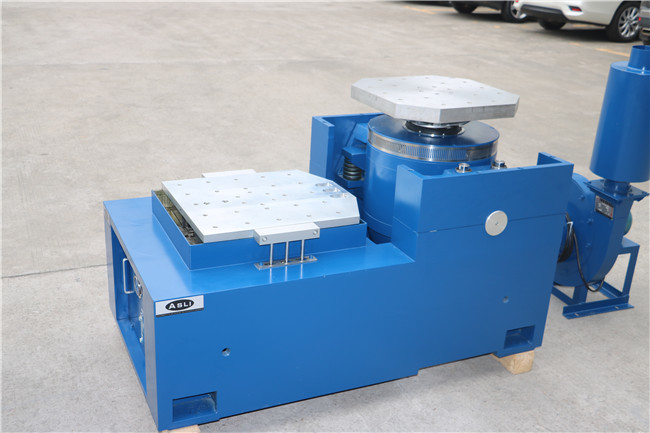

Электромагнитный вибростенд с системой управления

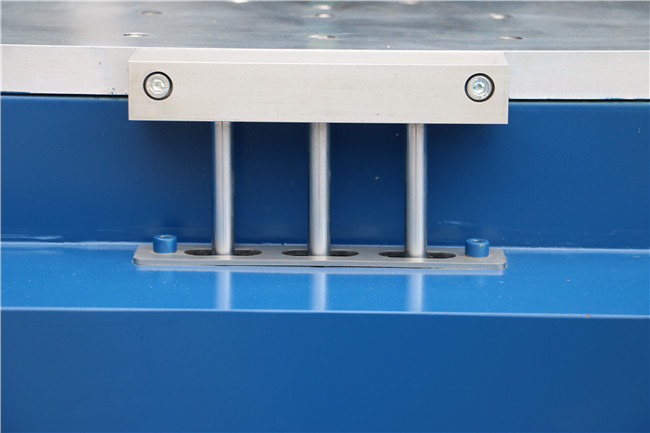

Деталь арматуры и направляющей системы вибростенда

Часто задаваемые вопросы:

В1: Что такое электродинамический вибростенд?
О: Электродинамический вибростенд — это испытательная система, используемая для моделирования условий вибрации, которым продукты могут подвергаться во время транспортировки, эксплуатации или обслуживания. Он широко используется для испытаний на надежность, долговечность и квалификацию.

В2: Какие продукты можно тестировать?
О: Он может использоваться для электронных компонентов, автомобильных деталей, аккумуляторов, аэрокосмических компонентов, электротехнических изделий, упаковки, коммуникационного оборудования и других продуктов, требующих испытаний на вибрацию.

В3: Какие вибрационные испытания может выполнять вибростенд?
О: В зависимости от конфигурации системы он может выполнять синусоидальную вибрацию, случайную вибрацию, ударные испытания, поиск резонанса, свипирование частоты и другие программируемые вибрационные испытания.

В4: Какова максимальная частота испытаний?
О: Максимальная частота зависит от модели и конфигурации. Доступны различные модели вибростендов для различных требований к частоте. Пожалуйста, укажите требуемый диапазон частот, чтобы мы могли рекомендовать подходящую модель.

В5: Как выбрать правильную модель вибростенда?
О: Основные факторы включают:

• Максимальный вес образца
• Размеры образца
• Требуемое направление вибрации
• Диапазон частот
• Максимальное ускорение
• Смещение
• Требуемый стандарт вибрационных испытаний

На основе этих параметров мы можем рекомендовать подходящую систему вибростенда.

В6: Может ли вибростенд выполнять как вертикальную, так и горизонтальную вибрацию?
О: Да. В зависимости от конфигурации система может поставляться с вертикальной испытательной установкой, горизонтальной испытательной установкой или обеими.

В7: Может ли он выполнять случайные вибрационные испытания?
О: Да. Подходящий контроллер вибрации может быть сконфигурирован для случайных вибрационных испытаний, включая профили испытаний на основе ПСП.

В8: Может ли он выполнять ударные испытания?
О: Да, при условии, что выбранная система вибростенда имеет достаточную силу, смещение и ускорение для требуемого профиля удара.

Электродинамический вибростенд предлагает ряд преимуществ для высокочастотных вибрационных испытаний:

• Широкий диапазон частот: подходит как для низкочастотных, так и для высокочастотных вибрационных испытаний, особенно для электронных и автомобильных компонентов.
• Высокая точность управления: частота, ускорение, смещение, скорость и продолжительность испытаний могут быть точно контролированы.
• Быстрый отклик: электродинамическая система привода быстро реагирует на управляющие сигналы, что делает ее подходящей для испытаний с изменяющейся частотой.
• Стабильный выход вибрации: замкнутое управление помогает поддерживать стабильные уровни вибрации на протяжении всего испытания.
• Программируемые испытания: параметры испытаний, такие как диапазон частот, скорость свипирования, ускорение и количество циклов, могут быть запрограммированы автоматически.
• Подходит для высокочастотных испытаний: особенно подходит для печатных плат/сборок, автомобильной электроники, датчиков, разъемов, аккумуляторов и других электронных компонентов.
• Высокая автоматизация: программы испытаний могут быть сохранены и выполнены автоматически, что повышает эффективность и повторяемость испытаний.
