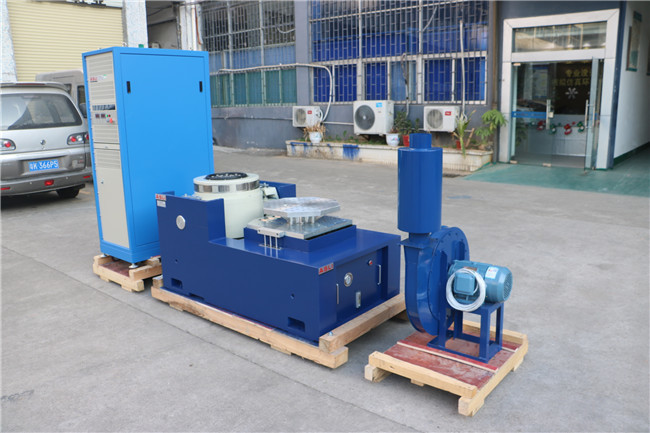

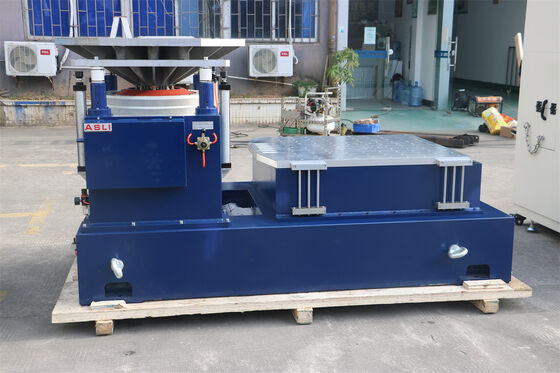

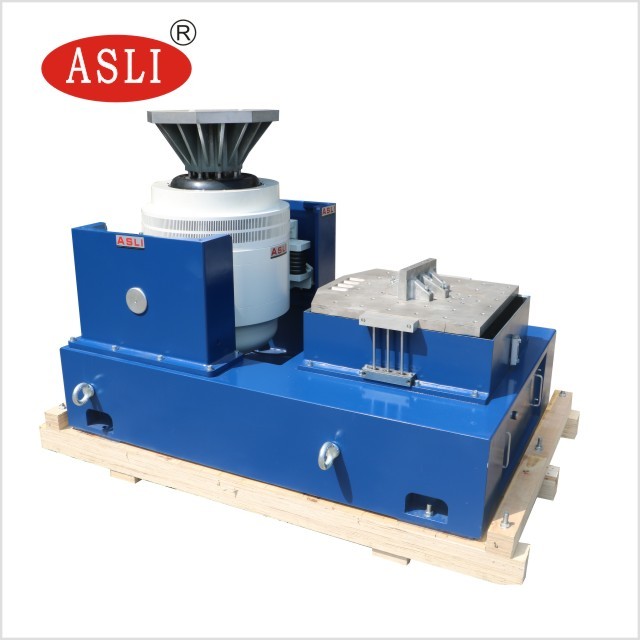

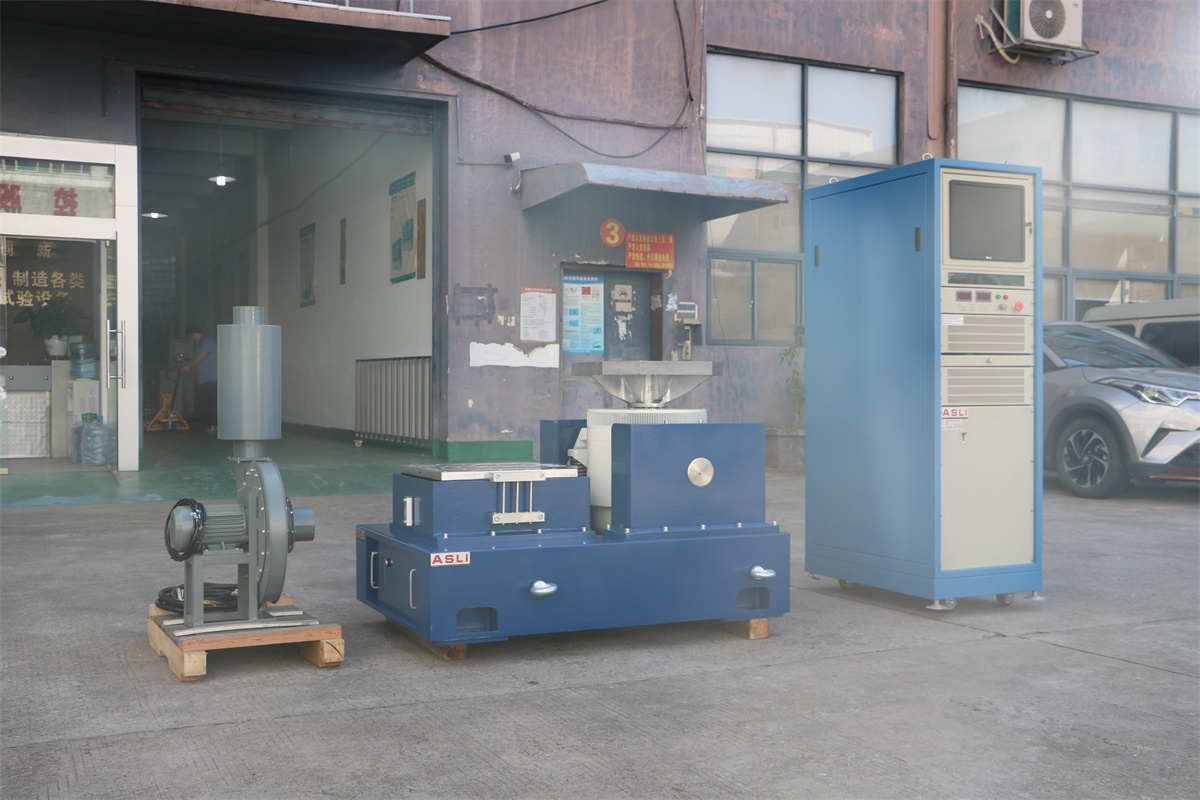

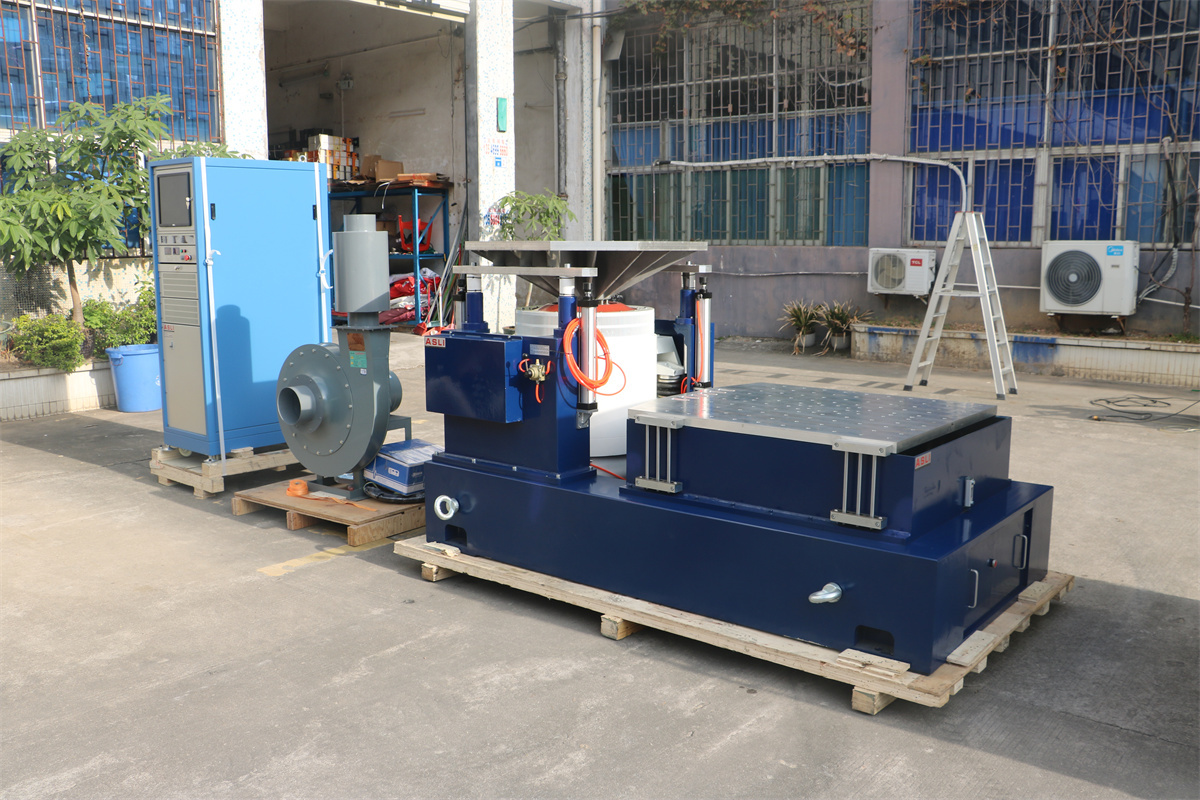

Оборудование для испытаний на вибрацию по осям XYZ ANSI C 136.31 для уличных фонарей
Применение
Высокочастотный вибрационный вибростенд, использующий 'двухмагнитную цепь', 'самогенерирующиеся каркасные рабочие круги', 'воздушную опору' и 'роликовые подшипники и линейное направление', 'цапфовую изоляцию', передовые современные технологии и специальные технологии, может выполнять испытания на синусоидальную вибрацию по трем осям X, Y, Z и широкополосные испытания на случайную вибрацию, а также испытания классическим (полусинусоидальным) импульсом и спектром ударного отклика. Широко используется в оборонной промышленности, вооружении, авиации, космонавтике, связи, электронике, электротехнике, бытовой технике и других областях.
Основные параметры:
(1) Номинальное усилие: синусоидальное усилие 10000 Н; случайное усилие 10000 Н; ударное усилие 20000 Н;
(2) Диапазон частот: от 3 Гц до 3000 Гц, фиксированная частота, качание вперед и назад, синусоида, случайная, ударная
(3) Режим качания частоты: линейный, логарифмический, качание вперед и назад, фиксированная частота
(4) Количество качаний частоты: от 1 до 32767
(5) Время качания частоты: фиксированная частота/одиночное 1-3600 мин, могут отображаться кривые качания частоты.
(6) Макс. ускорение 1000 м/с2 (без нагрузки)
(7) Макс. скорость: 1,8/с
(8) Макс. смещение: 51 мм p-p (без нагрузки), двойной пик
(9) Смещение при ударе: 51 мм
(10) Вес подвижной катушки: 14 кг
(12) Вибрационная волна: синусоидальная, случайная, ударная
(13) Диаметр подвижной катушки: Φ240 мм
(14) Габариты вибрационной системы: Ш1060xВ750xГ845 мм
(15) Вес вибрационной системы: 960 кг
(16) Вертикальный расширитель 600 мм * 600 мм и горизонтальный скользящий стол 600 * 600 мм
Технические параметры:
| Название | Вибрационный стол для упаковки/Испытатель вибрационного стола для автозапчастей | ||||||||
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (p-p) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Вибрационный генератор 1 комплект
(2) Контроллер вибрации 1 комплект
(3) Коммуникационная соединительная камера 1 комплект
(4) Усилитель мощности DA-10 1 комплект
(5) Возбуждение питания 1 шт.
(7) Драйверное программное обеспечение 1 комплект
(8) Система охлаждения 1 комплект
(9) Промышленный компьютер 1 комплект
(10) Цветной принтер 1 комплект (опционально)
(11) Датчик ускорения (включая выходную линию) 1 шт.
(12) Вибрационная оснастка 1 комплект (опционально, в соответствии с образцом для испытаний
Цифровой контроллер вибрации
Контроллер вибрации - новейшая разработка нашей компании,
которая использует международную передовую распределенную систему
архитектуру, и ее ядром является новейший 32-разрядный высокоскоростной процессор с плавающей запятой серии TMS320
компании TI.
Отчет об испытаниях автоматически генерируется в
Microsoft Word. Во время или после тестирования
отчет об испытаниях можно редактировать, а затем генерировать
автоматически или вручную.
Особенности:
Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо сомнения или потребности относительно оборудования для испытаний на вибрацию по осям XYZ ANSI C 136.31 для уличных фонарей
