Высокочастотная электродинамическая вибрационная испытательная скамейка шейкера
Product Details
| SINE FORCE: | 30000N | speed: | 1.8m/s |
|---|---|---|---|
| vibration direction: | vertical horizontal | application: | Battery Pack |
| frequency: | 3~2500hz | power: | 380v 3 phase |
| displacement: | 75mm | function: | Sine Random |
| Выделить |
высокочастотный электродинамический дробилка,вибрационная испытательная скамейка с гарантией,оборудование для испытаний электродинамических вибраций |
||
Product Description

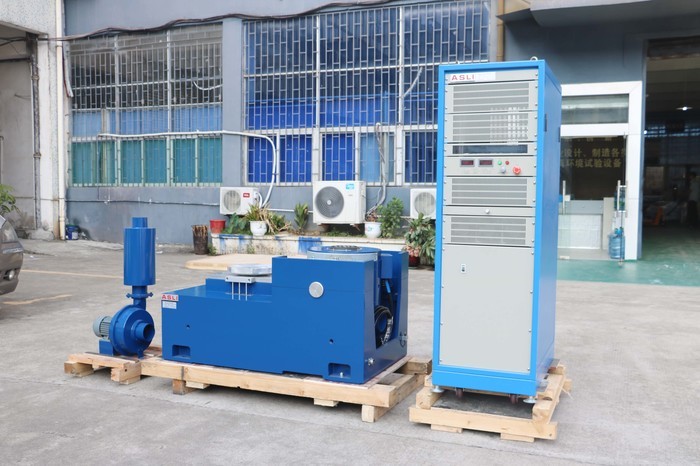

Мы являемся производителем электродинамических вибрационных испытательных стендов серии High Frequency Vibration Shaker. Наши системы используют передовые современные технологии, включая двухконтурную магнитную систему, самогенерирующиеся кольца скелетного действия, воздушную опору, роликовые подшипники и линейные направляющие, а также изоляцию цапфы. Эти продукты могут выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z и широкополосные случайные вибрационные испытания, а также классические импульсные испытания (полусинус, трапеция, пила) и испытания спектра отклика на удар. Они широко используются в оборонной, оружейной, авиационной, аэрокосмической, коммуникационной, электронной, электротехнической и бытовой промышленности.
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- Хорошо спроектированный скелет динамического кольца с более высокой резонансной частотой по оси.
- Двухконтурная магнитная система, низкая утечка магнитного потока, компактная и рациональная структура.
- Роликовые подшипники коромысла, прямая и импортная композитная жесткость корпуса, с возможностью эксцентриковой нагрузки.
- Изолирующий фундамент цапфы, предназначенный для использования с гормонами, с удобной мобильной установкой.
- Передовая технология системы перемещения обеспечивает высокую надежность динамического кольца.

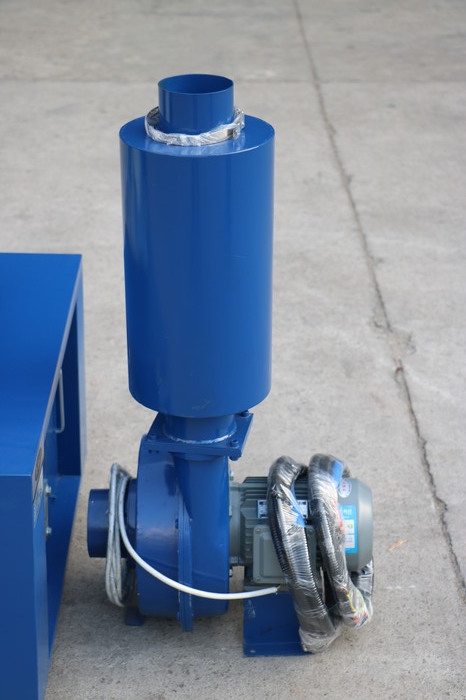

- Новая конструкция воздуховода улучшает охлаждающий эффект.
- Статическая и динамическая жесткость подшипника малого баллона повышает грузоподъемность вибростола и улучшает низкочастотные характеристики.
- Номинальное усилие: синусоидальное усилие 3000 Н; случайное усилие 3000 Н; ударное усилие 6000 Н.
- Диапазон частот: от 3 Гц до 3500 Гц; фиксированная частота, прямой и обратный ход, синус, случайный, удар.
- Режим сканирования частоты: линейный, логарифмический, прямой и обратный ход, фиксированная частота.
- Количество сканирований частоты: от 1 до 32767.
- Время сканирования частоты: фиксированная частота / одиночное 1–3600 мин; могут отображаться кривые сканирования частоты.
- Макс. ускорение: 1000 м/с² (без нагрузки).
- Макс. скорость: 1.6 м/с.
- Макс. смещение: 25 мм пик-пик (без нагрузки), двойной пик.
- Ударное смещение: 25 мм.
- Вес подвижной катушки: 3.5 кг.
- Направления вибрации: вертикальное.
- Вибрационная волна: синус, случайная, удар.
- Диаметр подвижной катушки: φ150 мм.
- Размеры вибрационной системы: Ш750 × В599 × Г680 мм.
- Вес вибрационной системы: 490 кг.
- Двухконтурная магнитная система обеспечивает высокую напряженность магнитного поля и снижает утечку потока. Специальная структура размагничивания может снизить утечку потока до менее 1 мТл.
- U-образная пружина, ролики и линейный подшипник обеспечивают высокую устойчивость к изгибающей нагрузке.

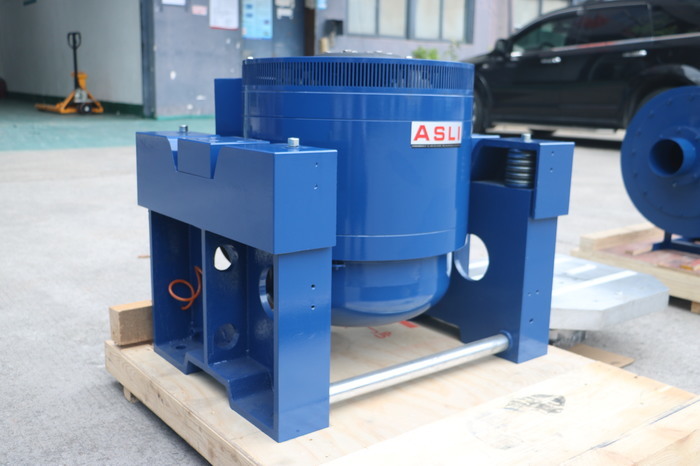

- Воздушные пружины используются для виброизоляции. Вибрационная система работает стабильно даже при большой нагрузке; специальный фундамент не требуется.
- Предусмотрены устройства защиты от перегрева, перегрузки, перегрузки по току, перенапряжения и превышения смещения вибрационного испытательного стенда. Устройства защиты электросети включают защиту от перенапряжения, пониженного напряжения и отсутствия фазы. Защита привода включает ограничение тока, плавный пуск, защиту от перегрева, короткого замыкания и неисправности модуля.
- Может выполнять синусоидальные, случайные и ударные экологические испытания.
- Эта система имеет низкие требования к колебаниям напряжения; допустимо ≤±10%.
- Эта система имеет низкие требования к сопротивлению заземления; допустимо ≤4 Ом.
- Высокая надежность, особенно подходит для длительной работы.
- В пределах небольшой загрузочной скамьи достигаются более высокое ускорение и рабочая частота, что повышает грузоподъемность и производительность всей скамьи.

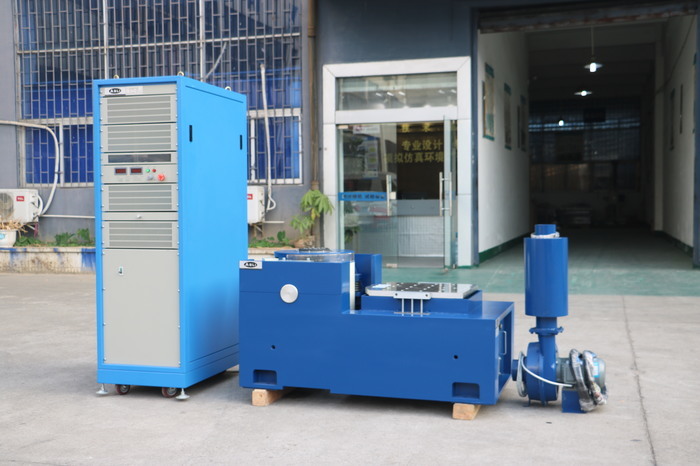

- Горизонтальная скамья и вибрационная скамья представляют собой единое целое, с идеальной структурой и удобной установкой и регулировкой.
- Трек статического давления, V-образный, с возможностью сопротивления наклону и смещенной нагрузке. Встроенный масляный насос, хорошая конструкция и простота эксплуатации.
| Модель | Размер скамьи (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Вертикальный расширенный стенд VT и указанные зажимы точно рассчитаны и тщательно спроектированы, чтобы обеспечить клиенту наилучшую производительность благодаря идеальной конструкции, высококачественному материалу и мастерству изготовления.
| Модель | Вес (кг) | Макс. частота (Гц) | Размер скамьи |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (круглая скамья) | 220 | 350 | φ1200 |
Если у вас есть какие-либо вопросы о вибрационном испытательном стенде High Frequency Electrodynamic Shaker, пожалуйста, не стесняйтесь связаться с нами.
