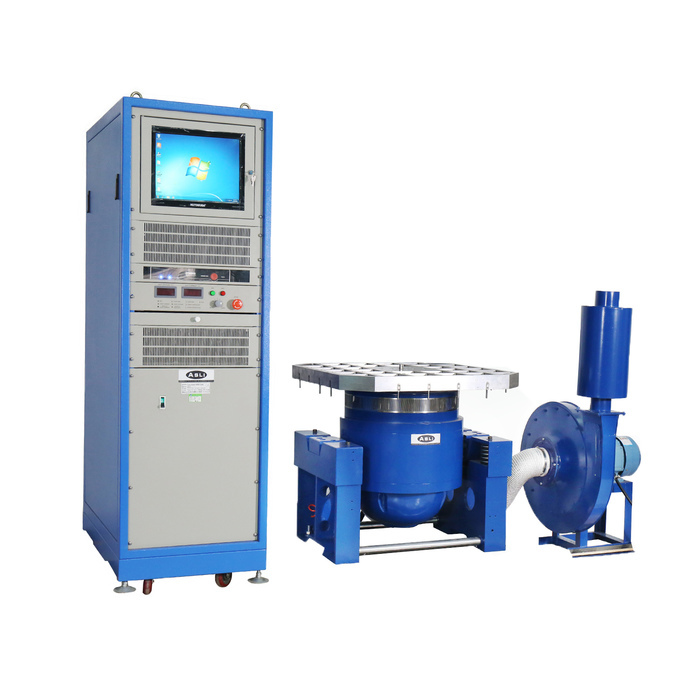

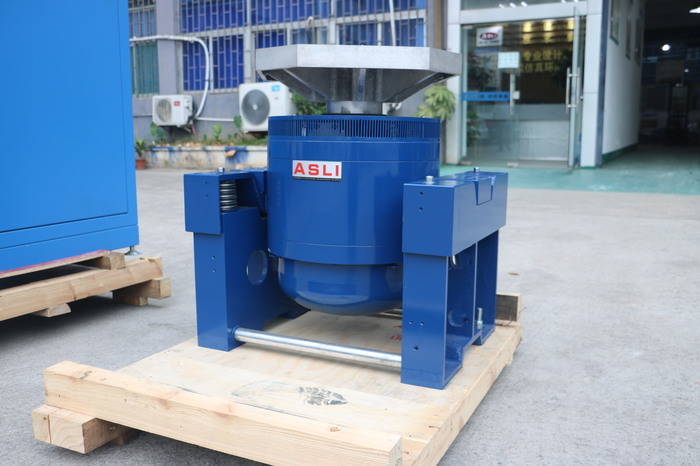

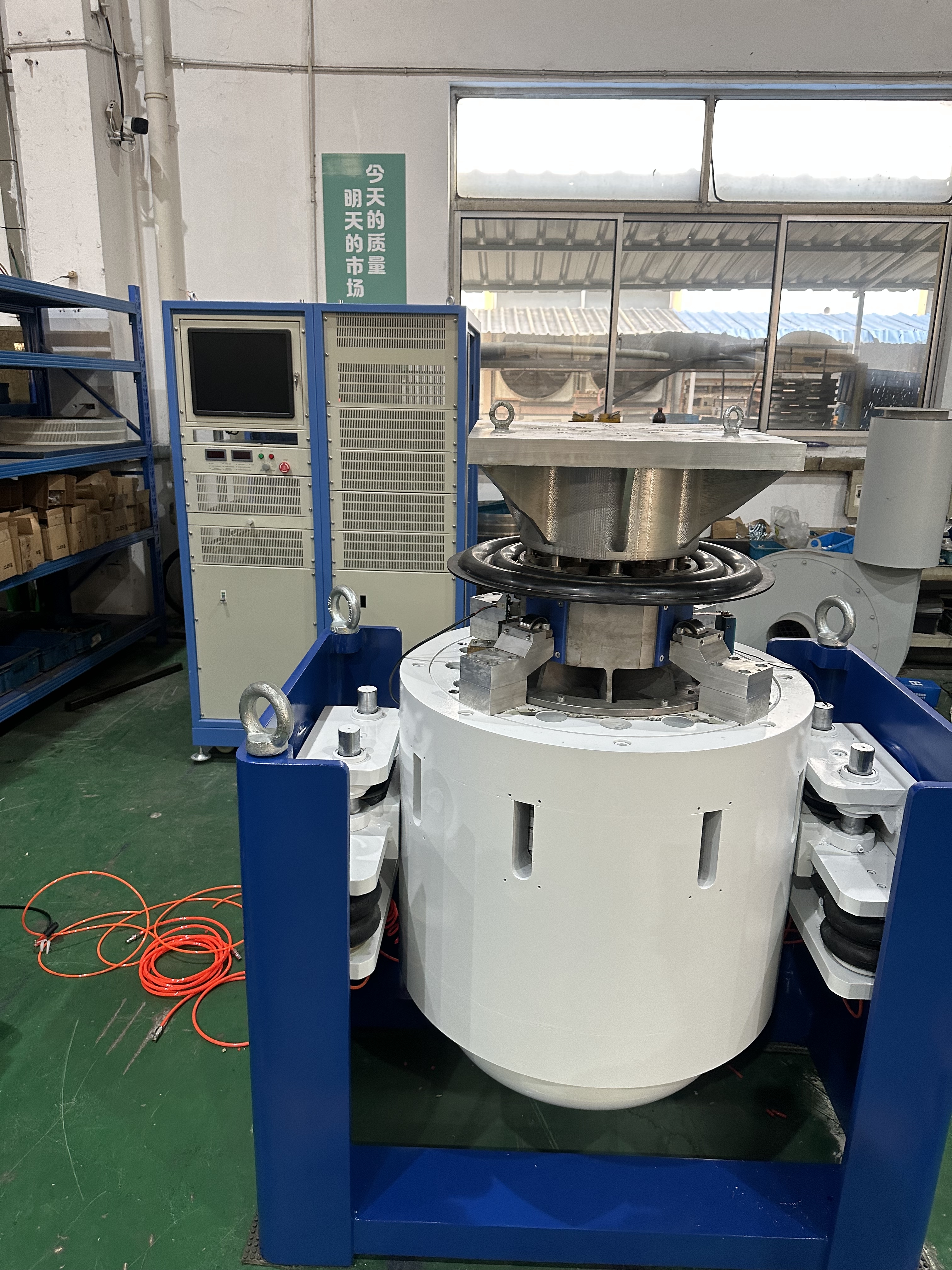

RTCA DO-227 UN68.3 Вертикальные вибрационные электродинамические шайбы для батарей
Терминология, используемая в различных отраслях промышленности для вибрационных трещин:
Применение:
Мы производительВертикальные вибрационные электродинамические шайбысерийные изделия, использующие "двойную магнитную схему", "самогенерируемые круги действия скелета", "воздушную поддержку" и "подшипники ролика и линейное руководство",Изоляция трюниона передовые современные технологии и специальные технологии, может быть выполнена в X,Y,Z трехосевых синусоидных вибрационных испытаний и широкополосных случайных вибрационных испытаний, которые должны быть завершены классическим (полу-синус, трапециозный,Стрельба зубной волны) тест на спектр импульса и реакции на ударЭти продукты широко используются в сфере национальной обороны, вооружений, авиации, аэрокосмической промышленности, связи, электроники, электрической техники, связи, бытовой техники и других областях.
Технические параметры электродинамического высокочастотного вибрационного испытателя:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Характеристики высокочастотного вибрационного тестера:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса, ориентация жесткости, эксцентрическая грузоподъемность.
4Трюнион изоляционный фундамент посвящен использованию гормонов, установка мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
горизонтальные характеристики стойки: (необязательно)
1. в пределах небольшой загрузочной скамьи для достижения более высокого ускорения и рабочей частоты, для улучшения грузоподъемности и производительности всей машины.
2Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
3.Статическая трасса давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.
технические параметры горизонтального расширителя:
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
| LT0303 | 300х300х22 300х300х26 300х300х30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700х700х25 700х700х30 700х700х35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800х800х30 800х800х40 800х800х45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
вертикальные характеристики расширенной скамейки:
VT вертикальные расширенные скамейки и специфицированные зажимы, точно рассчитанные, сложный дизайн, чтобы гарантировать, что клиент приобрел лучшую производительность в соответствии с идеальной структурой, высококачественный материал
и изготовление.
технические параметры вертикального расширителя:
| Модель | Масса (кг) | Максимальная частота (хц) | Размер скамейки |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300х300 |
| VT0404 | 22 | 1500 | 400х400 |
| VT0505 | 30 | 500 | 500х500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (круглая скамейка) | 220 | 350 | Φ1200 |
Если у вас есть какие-нибудь вопросы о родственникахSRTCA DO-227 UN68.3 Вертикальные вибрационные электродинамические шайбы для батарей,Пожалуйста, свяжитесь со мной.
