Настраиваемая программируемая система климатических испытаний с вибростендом
Product Details
| sine force: | 20000N | speed: | 1.8m/s |
|---|---|---|---|
| displacement: | 51mm | frequency: | 3~2000HZ |
| loading: | 300kg | Acceleration: | 100g |
| armature: | 320mm | ||
| Выделить |
программируемая вибростендовая система,вибростенд для климатических испытаний,настраиваемая система виброиспытаний |
||
Product Description

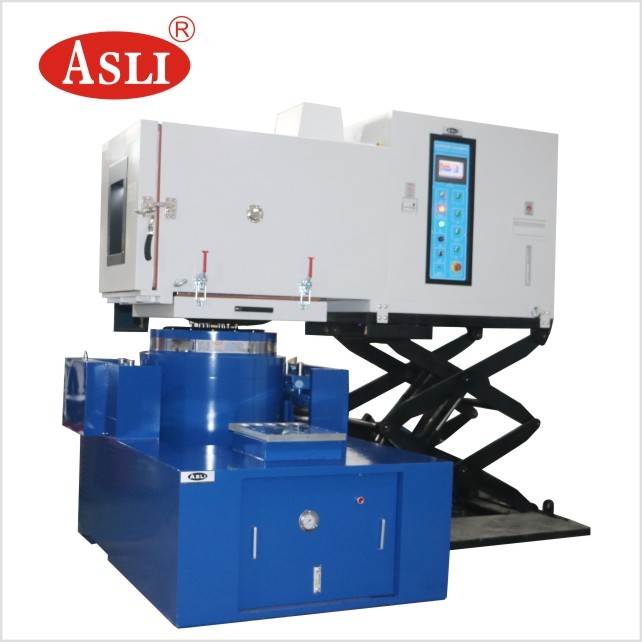

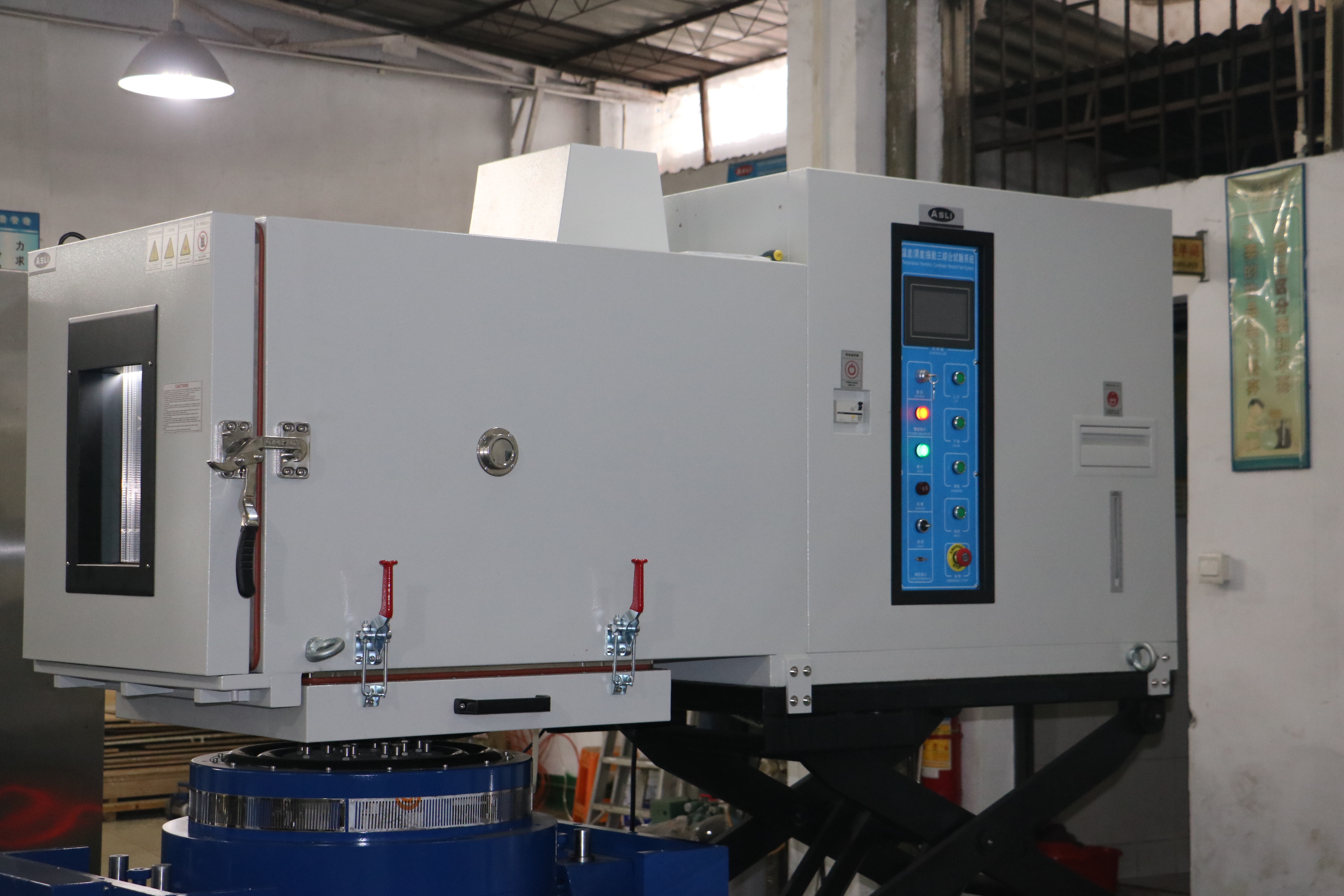

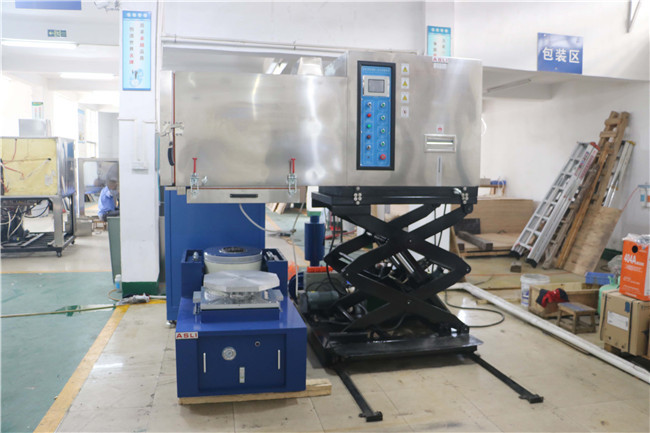

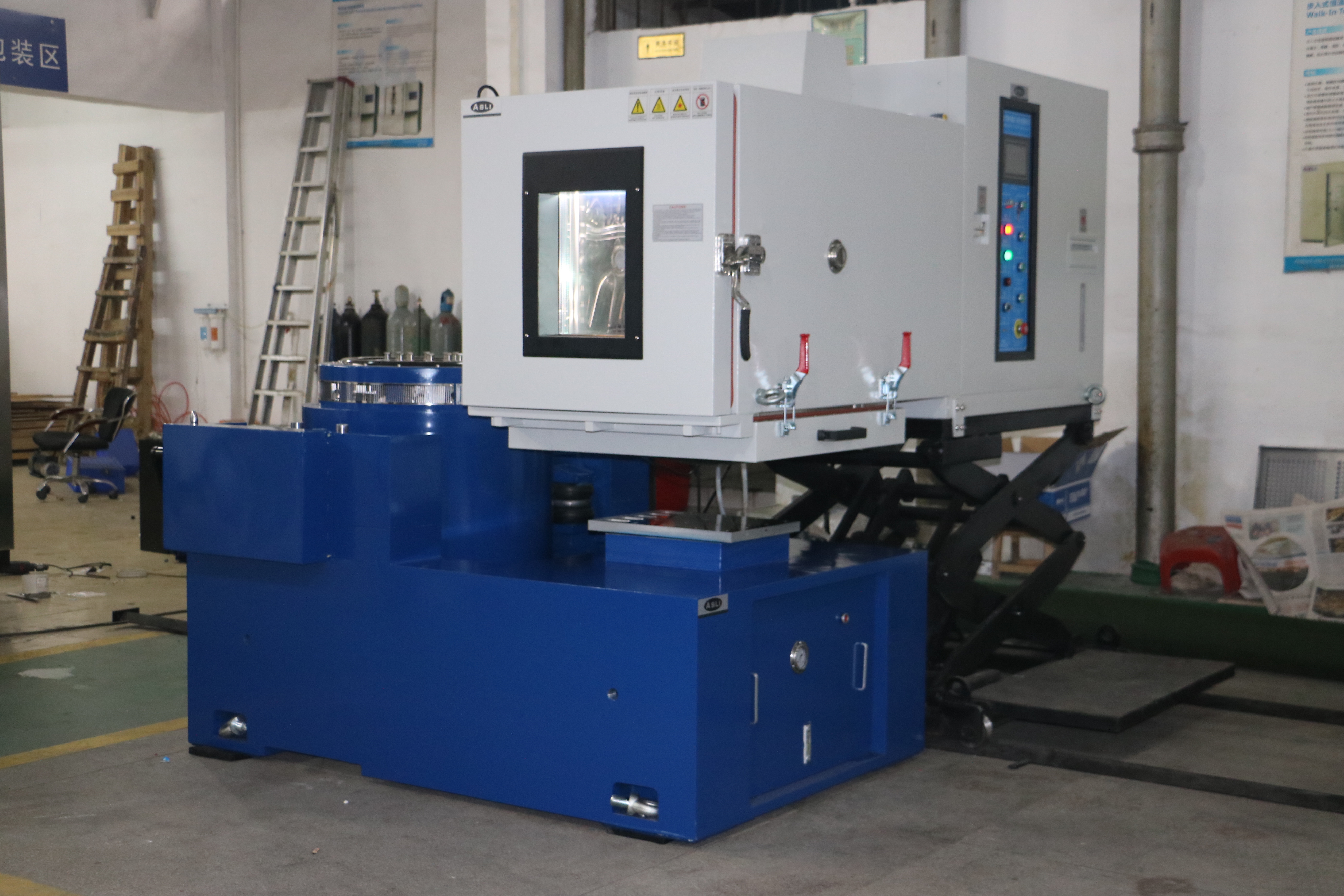

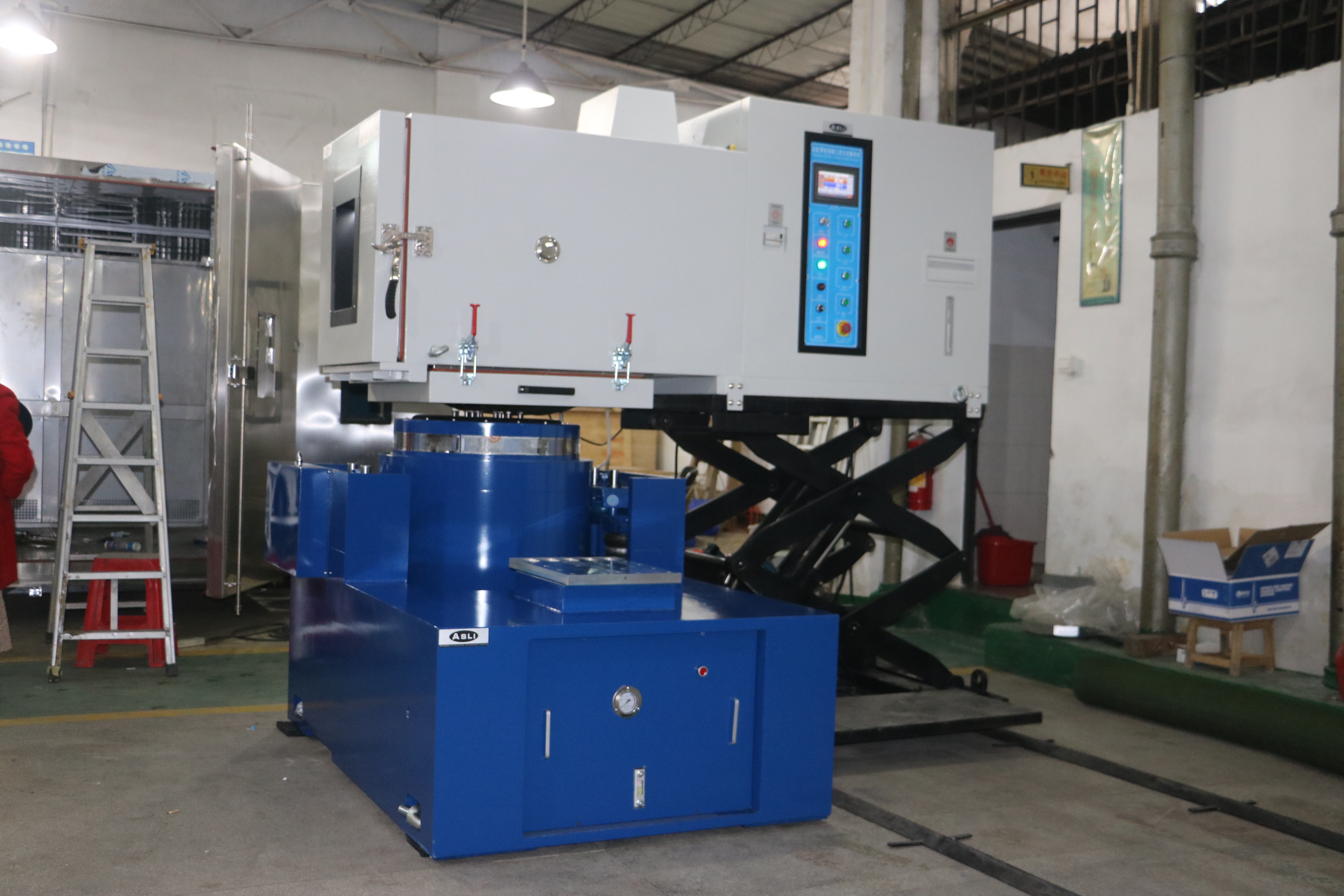

Высокочастотный вертикальный и горизонтальный электромагнитный вибрационный стенд для полупроводниковых применений предназначен для оценки резонансных частот конструкции продукта и корпуса, а также для имитации случайных вибраций, возникающих во время транспортировки или в условиях эксплуатации. Система проста в эксплуатации и может выполнять широкий спектр вибрационных испытаний в соответствии с государственными, отраслевыми и корпоративными спецификациями.
- Комбинированная конструкция испытательной камеры и холодильной системы, отличающаяся компактным и элегантным дизайном с независимой консолью.
- Удобство эксплуатации благодаря оригинальному холодильному компрессорному агрегату и основным комплектующим, импортированным из-за рубежа.
- Импортированный цветной сенсорный ЖК-контроллер, способный автоматически управлять программами температуры и влажности.
- Оснащен интерфейсом связи RS-232. Для удовлетворения специфических требований заказчика пользователи могут выбирать различные модели вибрационных испытательных стендов, чтобы гарантировать, что помимо хороших характеристик охлаждения, стенд также обеспечивает заметный эффект механических вибраций.
- Система герметизации по теплу и воздуху в сочетании с вибрационным стендом обеспечивает надежные испытания на механические вибрации и ударные вибрации.
| Модель | THV-408(A~F) |
| Внутренние размеры | Ш600 × В850 × Г800 (мм) |
| Внешние размеры | Ш850 × В1950 × Г2100 (мм) |
| Диапазон температур | Низкая температура: (A: 25ºC; B: 0ºC; C: -20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Высокая температура: 100ºC (150ºC) |
| Диапазон влажности | 20%~98% отн. вл. (10%~98% отн. вл. / 5%~98% отн. вл. является специальным дополнительным условием, требующим осушителя) |
| Точность анализа / Равномерность распределения температуры и влажности | 0.1ºC; 0.1% отн. вл. / ±2.0ºC; ±3.0% отн. вл. |
| Точность регулирования температуры и влажности | ±0.5ºC; ±2.5% отн. вл. |
| Скорость повышения / понижения температуры | Повышение температуры примерно на 0.1~3.0ºC/мин / понижение температуры примерно на 0.1~1.5ºC/мин (Минимальная скорость понижения 1.5ºC/мин является специальным дополнительным условием) |
| Внутренний и внешний материал | Материал внутренней камеры - нержавеющая сталь SUS 304#; внешняя камера - нержавеющая сталь или холоднокатаная сталь SEE с лакокрасочным покрытием. |
| Изоляционный материал | Термостойкие, высокоплотные, формованные хлорсодержащие, этилацетатные пеноизоляционные материалы |
| Система охлаждения | Воздушное или водяное охлаждение / одноступенчатый компрессор (-40ºC), двухступенчатый компрессор (-70ºC) |
| Устройства защиты | Беспредохранительный выключатель, выключатель защиты компрессора от перегрузки, выключатель защиты хладагента от высокого и низкого давления, выключатель защиты от переувлажнения и перегрева, предохранители, система предупреждения о неисправностях, защита от низкого уровня воды |
| Дополнительные аксессуары | Внутренняя дверь с отверстием для работы (опционально), регистратор (опционально), очиститель воды, осушитель |
| Оборудование для вибрационных испытаний | Выберите подходящий вибрационный испытательный стенд в соответствии с условиями испытаний заказчика. Технические параметры см. в разделе "Вибрационные испытательные стенды с электродинамическим приводом" в данном каталоге. |
| Питание | AC380V 3 фазы 5 проводов, 50/60 Гц |
| Модель | Номинальная синусоидальная сила (Н) | Номинальная случайная сила (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

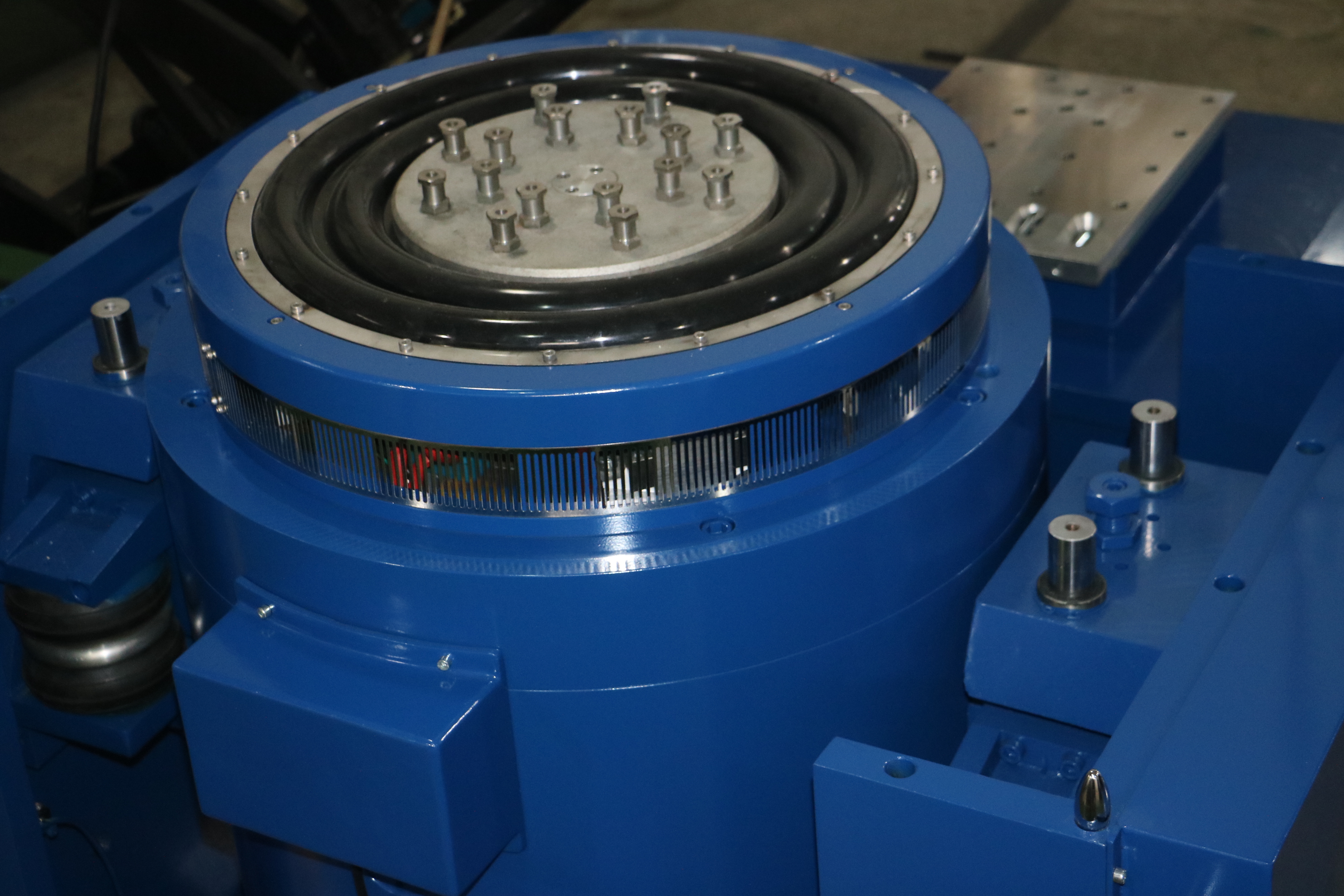

- Хорошо спроектированный каркас динамической окружности с более высокой частотой резонанса по оси.
- Двухмагнитная схема с низким рассеянием магнитного потока, компактная и рациональная конструкция.
- Подшипники качения коромысла, прямолинейная и импортная ориентация на жесткость корпуса, с высокой способностью к эксцентриковой нагрузке.
- Изолированный фундамент поворотного типа, предназначенный для вибрационных испытаний, с удобной мобильной установкой.
- Передовая технология в подвижной системе обеспечивает высокую надежность динамической окружности.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника уменьшает образование "пузырей", повышая несущую способность подшипника вибростола и улучшая низкочастотные характеристики.
Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы или потребности, касающиеся программируемой комбинированной системы климатических испытаний с вибрационным стендом.
