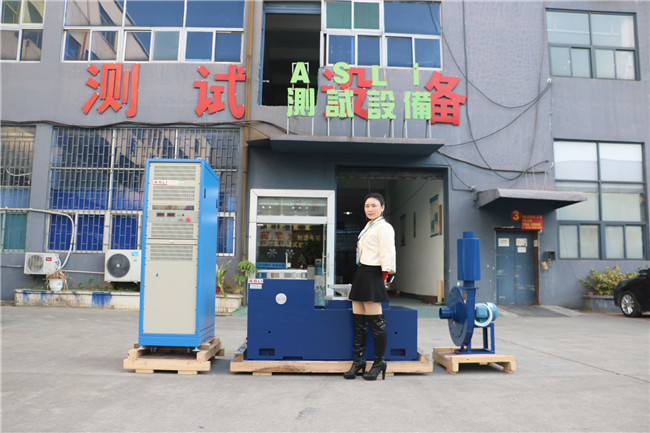

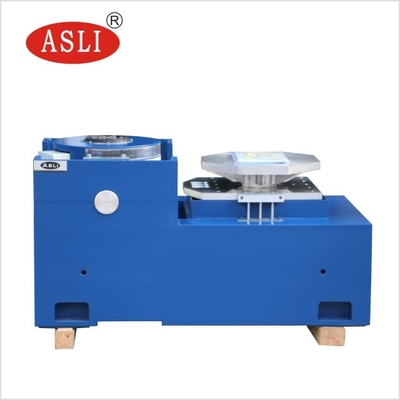

3-осевой высокочастотный электродинамический вибростенд для испытаний автокомпонентов на вибрацию
Product Details
| Отсутствие силы: | 20000N | Скорость: | 10,6 м/с |
|---|---|---|---|
| Направление вибрации: | Вертикальное | Ускорение: | 100 г |
| Частота: | 3 ~ 3000 Гц | Сила: | 380в 3-фазная |
| Объем: | 51 мм | двигая катушка: | 320нм |
| Выделить |
Автозапчасти Электродинамический вибрационный шейкер,3 оси Электродинамический вибрационный шейкер,Шейкер для испытания вибрации автозапчастей |
||
Product Description
Этот трехосный электродинамический вибрационный шейкер предназначен для точных, высокочастотных вибраций и испытаний шоков автомобильных компонентов и других критических агрегатов.Он сочетает в себе передовые технологии электромагнитного привода с прочной конструкцией, чтобы обеспечить надежную, повторяемые результаты в синусоидных, случайных и классических профилях испытаний ударов.
Скачать испытательный стенд высокочастотных вибраций ES-30 (PDF)Какова цель вибрационных испытаний?
Вибрационное тестирование контролирует уровни и модели сигналов вибрации внутри компонента, машины,или конструкции для обнаружения аномальных вибрационных явлений и оценки общего состояния испытуемого объекта.
Как производитель горячо продаваемого электромагнитного трехосевого вибрационного тестера, мы используем передовые технологии, включая двойную магнитную схему,самопроизводящиеся круги действия скелетаЭти системы позволяют проводить испытания синусоидных вибраций на трех осях X, Y и Z и широкополосные случайные вибрационные испытания.а также классические пульсовые тесты (половина синус)Эти продукты широко используются в сфере национальной обороны, вооружений, авиации, аэрокосмической промышленности, связи, электроники, электроприборов.,и бытовой техники.
- Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
- Дизайн двух магнитных цепей с низкой утечкой магнитного потока, компактной структурой и рациональной планировкой.
- Подшипники на роликах с прямой и импортоориентированной направленностью на жесткость композитного корпуса, обеспечивающие сильную эксцентрическую грузоподъемность.
- Изоляционный фундамент Trunnion, предназначенный для гормонального использования, с удобной мобильной установкой.
- Передовая технология движущейся системы обеспечивает высокую надежность динамического круга.
- Новая конструкция каналов улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника с небольшим шаром, повышая емкость вибрационного стола и улучшая производительность на низких частотах.
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Максимальная нагрузка (кг) | Перемещающая катушка (кг) | Размер движущейся катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ‰ 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ‰ 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ‰ 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ‰ 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ‰ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Небольшая загрузочная скамейка позволяет увеличить ускорение и частоту работы, улучшая грузоподъемность и общую производительность всей машины.
- Горизонтальная скамейка и вибрационная скамейка являются интегральным типом с идеальной структурой, предлагающей удобство для установки и регулировки.
- Трасса статического давления, V-образная, с способностью к сопротивлению наклону и сопротивлению нагрузке на предвзятость.
- Встроенный масляный насос с хорошей структурой и легкой эксплуатацией.
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
|---|---|---|---|
| LT0303 | 300х300х22 300х300х26 300х300х30 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 | 5 ‰ 1000 5 ¢1400 5 ‰ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 | 5 ‰ 1000 5 ‰ 1200 5 ‰ 2000 | 27.5 33.0 45 |
| LT0707 | 700х700х25 700х700х30 700х700х35 | 5 ‰ 800 5 ‰ 1000 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800х800х30 800х800х40 800х800х45 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000х1000х40 1000×1000×50 | 5 ‰ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ‰ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
Вертикальные зажимы VT и специальные зажимы рассчитаны с точностью и тщательно разработаны, чтобы гарантировать, что клиент получает лучшие характеристики благодаря идеальной структуре,материалы высокого качества, и превосходное изготовление.
| Модель | Масса (кг) | Максимальная частота (хц) | Размер скамейки |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300х300 |
| VT0404 | 22 | 1500 | 400х400 |
| VT0505 | 30 | 500 | 500х500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (круглая скамейка) | 220 | 350 | Φ1200 |
Для получения дополнительной информации о 3 оси высокочастотный электродинамический вибрационный шейкер для тестирования вибрации автозапчастей, добро пожаловать, чтобы связаться с нами.
