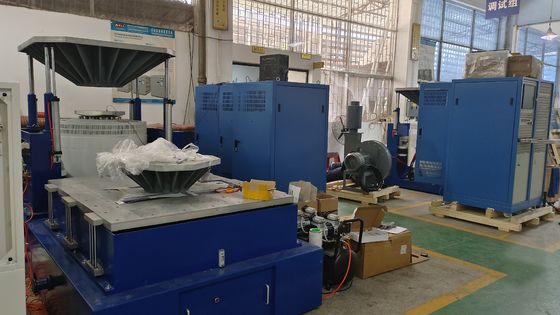

Стандарт EN 60068-2-64 Оборудование для испытаний на случайные вибрации для стартерных аккумуляторов
Применение
Высокочастотный вибрационный шейкер использует передовые современные технологии и специальные технологии, такие как «двухмагнитная схема», «самогенерирующиеся кольца скелета», «воздушная поддержка» и «роликовые подшипники и линейное направляющее устройство», «изоляция цапфы», и может выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z и широкополосные случайные вибрационные испытания, а также классические (полусинусоидальные) импульсные испытания и испытания на спектр отклика на удар. Широко используется в оборонной промышленности, производстве оружия, авиации, космонавтике, связи, электронике, электроприборах, бытовой технике и других областях.
Технические параметры:
| Наименование | Вибрационный стол для упаковки/Вибрационный испытательный стол для автозапчастей | ||||||||
| Модель | Номинальная синусоидальная сила (Н) | Номинальная случайная сила (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | подвижная катушка (кг) | Размеры подвижной катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5л | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
(1) Вибрационный генератор 1 комплект
(2) Вибрационный контроллер 1 комплект
(3) Камера связи 1 комплект
(4) Усилитель мощности DA-10 1 комплект
(5) Источник возбуждения 1 шт.
(7) Программное обеспечение для управления 1 комплект
(8) Система охлаждения 1 комплект
(9) Промышленный компьютер 1 комплект
(10) Цветной принтер 1 комплект (опционально)
(11) Датчик ускорения (включая выходной кабель) 1 шт.
(12) Вибрационный крепеж 1 комплект (опционально, в зависимости от тестового образца
О вибрационной системе
(1) Двухмагнитная схема обеспечивает высокую напряженность магнитного поля и снижает рассеяние потока; Специальная структура размагничивания может снизить рассеяние потока до менее 1 мТл.
(2) U-образная пружина, ролики и линейный подшипник для высокой устойчивости к отклоняющей нагрузке.
(3) Воздушные пружины используются для виброизоляции; вибрационная система работает стабильно даже при большой нагрузке;
не требуется специальный фундамент.
(4) Предусмотрены устройства защиты от перегрева, перегрузки, перегрузки по току, перенапряжения и превышения хода вибрационного испытательного стола; Устройства защиты электросети от перенапряжения, пониженного напряжения, отсутствия фазы; защита источника питания, ограничение тока, плавный пуск, защита от перегрева, короткого замыкания, неисправности модуля.
(5) Может выполнять синусоидальные, случайные, ударные экологические испытания.
(6) Эта система имеет низкие требования к колебаниям напряжения, ±10% допустимо.
(7) Эта система имеет низкие требования к сопротивлению заземления, ≤4 Ом допустимо.
(8) Высокая надежность, особенно подходит для длительной работы.
(1) Номинальная сила: синусоидальная сила 10000 Н; случайная сила 10000 Н; ударная сила 20000 Н;
(2) Диапазон частот: от 3 Гц до 3000 Гц, фиксированная частота, прямой и обратный развертка, синусоидальная, случайная, ударная.
(3) Режим развертки частоты: линейный, логарифмический, прямой и обратный развертка, фиксированная частота.
(4) Количество разверток частоты: от 1 до 32767.
(5) Время развертки частоты: фиксированная частота/одиночная 1-3600 мин, кривые развертки частоты могут отображаться.
(6) Макс. ускорение 1000 м/с2(без нагрузки)
(7) Макс. скорость: 1,8/с
(8) Макс. смещение: 51 мм пик-пик (без нагрузки), двойной пик.
(9) Ударное смещение: 51 мм.
(10) Вес подвижной катушки: 14 кг.
(12) Вибрационная волна: синусоидальная, случайная, ударная.
(13) Диаметр подвижной катушки: Ø240 мм.
(14) Размеры вибрационной системы: Ш1060xВ750xГ845 мм.
(15) Вес вибрационной системы: 960 кг.
(16) Вертикальный расширитель 600x600 мм и горизонтальный скользящий стол 600x600 мм.
Цифровой вибрационный контроллер
Вибрационный контроллер - это новейшая разработка нашей компании, использующая международную передовую распределенную системную архитектуру, ядром которой является новейший 32-битный высокоскоростной процессор с плавающей запятой серии TMS320 компании TI. Отчет об испытаниях автоматически генерируется в Word. Во время или после испытаний отчет об испытаниях может быть отредактирован, а затем сгенерирован автоматически или вручную.
Если вам нужна дополнительная информация о Стандарт EN 60068-2-64 Оборудование для испытаний на случайные вибрации для стартерных аккумуляторов, пожалуйста, не стесняйтесь сообщить мне.
