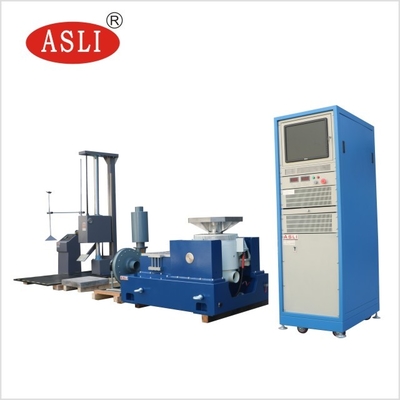

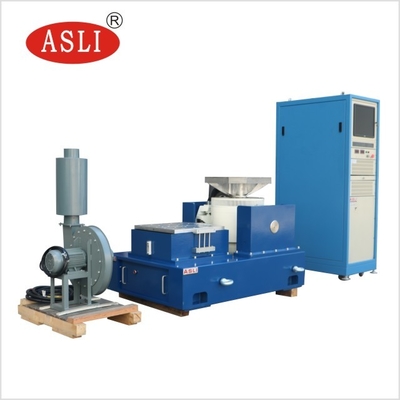

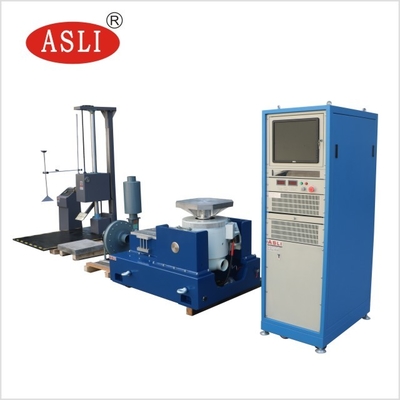

Электродинамический вибрационный вибратор с частотным диапазоном 2–4000 Гц для синусоидальных и случайных испытаний
Применение продукта
Тест на вибрацию заключается в том, чтобы мотивировать или ударить по компоненту или устройству, чтобы увидеть, как он реагирует в реальной среде. Испытание на вибрацию имеет широкий спектр применений: от печатных плат, самолетов, кораблей, ракет, ракет, автомобилей, бытовой техники и других промышленных товаров.
Компания Van Code может предоставить вам всю схему ударных испытаний и испытаний, а также доказать качество продукта в соответствии с национальными и международными стандартами, такими как GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.
3. Формула выбора машины и структурная схема виброгенератора.
① Условия испытаний, предоставленные вашей компанией;
② Тип теста: синусоидальная развертка; Случайный;
③ Частотный диапазон звука: 2–4000 Гц.
④ Формула: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(кг) ×A(г)
4. Структурная схема принципа работы системы.
|
5.Описание конфигурации устройства
| проект | Описание конфигурации | количество |
| 1. | Корпус вибростола | |
| генератор электромагнитного возбуждения | 1 | |
| вентилятор охлаждения (включая глушитель) | 1 | |
| VT0606 платформа вертикального расширения 600мм * 600мм | 1 | |
| HT0606 Горизонтальный слайд-стол для масляной пленки 600 мм * 600 мм | 1 | |
| 2. | Усилитель мощности с цифровым переключателем | |
| усилитель мощности | 1 | |
| Сервозащитная система | 1 | |
| полевой источник питания | 1 | |
| 3. | Цифровой контроллер вибрации | |
| Хост-контроллер цифрового вибратора | 1 | |
| Датчик ускорения системы | 1 | |
| управляющий компьютер | 1 | |
| Управление установочным диском программного обеспечения | 1 | |
| 4. | Случайное вложение | |
| Удлинить кабельную линию и воздуховод | 1 | |
| Инструкции по эксплуатации, отчет о проверке, квалификационный сертификат, руководство по техническому обслуживанию и т. д. | 1 | |
| Прилагаемые специальные инструменты | 1 | |
| Вибрационный прижимной стержень / приспособление для прижимного стержня | 1 | |
| сейсмическая подушка безопасности | 4 |
VI. Технические параметры
| Параметры генератора электромагнитного возбуждения ЭС-3 | |
| максимальная синусоидальная сила | Пиковая нагрузка 300 кг.ф. |
| Максимальная случайная сила | 300 кг/с ср.м.с. |
| Максимальная ударная сила удара | Пиковая нагрузка 600 кг.ф. |
| диапазон частот | 1～3500 Гц |
| максимальное смещение | 24мм пп |
| максимальная скорость | 1,6 м/с |
| максимальное ускорение | 100G(980 м/с2) |
| максимальная нагрузка | 100 кг |
| Частота виброизоляции | 2,5 Гц |
| Диаметр движущегося круга | Ф 150 мм |
| Качество динамического круга | 3 кг |
| Меза винт | 13×М8 |
| магнитная утечка | <10 гаусс |
| Размер стола | 750 мм 560 мм 670 мм (вертикальный стол) |
| Вес стола | Около 560 кг |
| Усилитель мощности с цифровым переключателем ES-3 | |
| выходная мощность | 4кВА |
| выходное напряжение: | 110 В |
| выход: | 30А |
| Размер мощности | 720×545×1270 мм |
| масса | 230 кг |
| Сервозащитная система | |
| функция: | Температура, давление ветра, перемещение, перенапряжение, перегрузка по току, пониженное входное напряжение, внешняя неисправность, источник питания управления, логическая ошибка, недостаток входа и т. д. |
| Цифровой виброконтроллер VCSusb-2 | |
| аппаратная конфигурация: |
2-канальный вход и 1 выходной канал Синус, случайный Типовое воздействие, резонансное обучение и проживание (купить) |
| управляющий компьютер | Компьютер оригинальной марки, ЖК-дисплей (включая клавиатуру/фотоэлектрическую мышь) |
| программное обеспечение | Китайский/английский режим, может проводить анализ временной и частотной области, источник сигнала, анализ синусоидальной развертки и т. д. Отчет о тестировании WORD, отображение сигнала и данных, хранение, настройка параметров тестирования и функции анализа. |
| Операционная система | Окна |
| Датчик ускорения, LAB24112 |
Диапазон частот: 1–12 000 Гц Чувствительность: 50 мВ/г Диапазон температур: -24-250 ℃ |
| VT 0606 Вертикальная платформа расширения | |
| качество материала | алюфер |
| Размер Мезы | 600 мм×600 мм |
| Фиксированное положение отверстия | Винтовая втулка из нержавеющей стали M8, длительная износостойкость |
| Верхний предел частоты использования |
Синусоида 1000 Гц стохастический 2000 Гц |
| масса | 35 кг |
| H T0606 Горизонтальный предметный столик для масляной пленки | |
| качество материала | алюфер |
| Размер Мезы | 600 мм×600 мм |
| Фиксированное положение отверстия | Винтовая втулка из нержавеющей стали M8, длительная износостойкость |
| Верхний предел частоты использования |
Синусоида 800 Гц стохастический 2000 Гц |
| масса | 35 |
| Вентилятор охлаждения BL-300 (включая исключающий динамик) | |
| Мощность вентилятора: | 1,1 кВт |
| скорость потока | 1404 м3/час |
| электрические требования: | |
| источник | 3-фазный 380 В/50 Гц, 15 кВА |
| сопротивление заземления | ≤4 Ом |
VII. Введение в производительность оборудования:

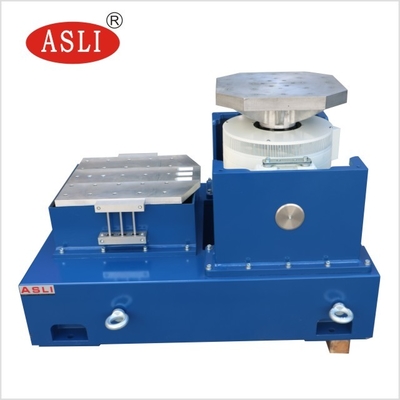

7.1, корпус вибростола ВГ 300-38
7.1.1. Подвижная катушка
Вибрационный стол оснащен литой и обработанной вручную подвижной катушкой, фотоэлектрической пневматической системой поддержки нагрузки и осевой направляющей с двумя подшипниками. Двойная направляющая подшипника — это уникальная функция, которая помогает уменьшить осевое динамическое пересечение и вращение во время испытаний на вибрацию, обеспечивая при этом превосходную долговечность.
7.1.2. Катушка возбуждения
Двойная структура магнитного пути, низкая магнитная утечка и однородное магнитное поле.
7.1.3. Поверхность платформы
Использование передовой технологии фосфоризации и автомобильной окраски с долгосрочным эффектом предотвращения износа и ржавчины.
7.1.4. Тайваньская система холодна:
Малошумный вентилятор используется для улучшения конструкции воздухозаборника платформы, катушка возбуждения использует сотовый воздуховод, среднее магнитное кольцо использует двухслойный шунтирующий воздуховод и т. д. Новая конструкция воздуховода используется для усиления охлаждающего эффекта.
7.2. Усилитель мощности с цифровым переключателем SA
Усилитель мощности с цифровым переключателем серии SA с надежной технологией MOSFET или IGBT,
а. Высокая стабильность и надежность
б. Соответствие требованиям стандарта ЕС «CE».
в. Использование технологии широтно-импульсной модуляции синусоидальной частоты с усилителем высокой мощности.
д. Используя принцип работы импульсного источника питания, эффективность преобразования высока.
е. Используется электронная технология автоматического разделения потока.
ф. Хорошие показатели безопасности.
7.3. Сервозащитная система
Функции защиты завершены, включая перенапряжение, пониженное напряжение, недостаток фазы, логический сбой, сквозной модуль питания, перегрев, перегрузку по выходному току, перенапряжение на выходе, питание привода, перегрузку корпуса, температуру корпуса, внешнюю связь и т. д.
7.4. Вертикальная платформа расширения
Платформа расширения обычно используется в качестве более крупной платформы для установки, которая может быть квадратной, круглой или изготавливаться по индивидуальному заказу. Для снижения динамических характеристик расширенных платформ все расширенные платформы должны быть проанализированы путем моделирования.
7.5. Фотоэлектрическая система автоматического согласования
Автоматически регулируйте положение подвижной катушки, чтобы оставаться в равновесии. Система автоматического выравнивания гарантирует, что подвижная катушка всегда будет центрирована во время загрузки и разгрузки.
7.6. Горизонтальная раздвижная платформа
Конструкция горизонтального направляющего стола имеет высокий опрокидывающий момент и боковое ограничение. Эта концепция конструкции в сочетании со стандартным устройством горизонтального направляющего стола имеет высокий предел динамического крутящего момента, сохраняя при этом характеристики демпфирования направляющей масляной пленки. Горизонтальная платформа состоит из скейтборда, соединителя, плиты из натурального гранита, горизонтального направляющего основания и независимого источника масла.
восемь. Внедрение цифрового контроллера вибрации
Контроллер вибрации использует усовершенствованную систему распределенной структуры, а управление с обратной связью осуществляется процессором DSP. ПК не зависит от кольца управления, что обеспечивает работу системы управления в режиме реального времени и высокую эффективность, может своевременно и быстро реагировать на любые изменения испытательной системы, а также обеспечивает стабильность и высокую точность управления. Аппаратное обеспечение включает 32-битный DSP-процессор с плавающей запятой с основной частотой до 300 МГц, АЦП/ЦАП с 24-битным разрешением, высокоточную цифровую фильтрацию с плавающей запятой и технологию проектирования аппаратных схем с низким уровнем шума, контроллер случайным образом управляет динамическим диапазоном более 90 дБ и соотношением сигнал/шум более 100 дБ.
7.1. Особенности виброконтроллера:
А. Высокая производительность и надежность
Управление по замкнутому контуру реализуется процессором DSP. ПК независим от кольца управления, что обеспечивает работу системы управления в реальном времени и высокую эффективность, своевременную и быструю реакцию на любые изменения в испытательной системе, а также надежность и высокую точность управления. Все входные каналы имеют АЦП с 24-битным разрешением, малошумящую аппаратную конструкцию и встроенные аналоговые и цифровые фильтры сглаживания, эффективно обеспечивающие высокую точность анализа.
б. Простое управление
Прикладное программное обеспечение на базе Windows просто в эксплуатации и имеет богатые вспомогательные функции. Мощный автоматический мастер системы и функция автоматического создания отчетов об испытаниях упрощают выполнение повторяющихся и скучных задач испытаний. Параметры тестирования обширны и строги, а интерфейс USB2.0 делает подключение к компьютеру более тесным и гармоничным.
C, мощные функции и гибкость
Контроллер вибрации Мощная платформа контроля вибрации, способная выполнять множество сложных задач. На одной и той же аппаратной платформе различные конфигурации прикладного программного обеспечения могут выполнять различные задачи анализа для удовлетворения различных потребностей в анализе испытаний. Контроллер имеет модульную конструкцию, которая позволяет настраивать соответствующее аппаратное и программное обеспечение в соответствии с различными потребностями пользователей.
