Введение в производство вибрационной таблицы
Применение продукта
Вибрационное испытание - это мотивация или удар по компоненту или устройству, чтобы увидеть, как он реагирует в реальной среде.корабли, ракет, ракет, автомобилей и бытовой техники и других промышленных продуктов.
Компания Van Code может предоставить вам всю схему испытаний и испытаний, и доказать качество продукта для вас в соответствии с национальными и международными стандартами, такими как GB, GJB, UL, JIS, DIN,ISO, BS, MIL, IEC и ASTM.
3Формула выбора машины и схема конструкции вибрационного генератора
1 Условия испытаний, предоставленные вашей компанией;
2 Тип испытания: синусовый проветривание; случайный;
3 Диапазон частот звука: 2-4000 Гц
4 Формула: A (g) = (2 π f) 2Dcm/980?? A=0.002DmmF2D=A/0.002F2
F=M(kg) ×A(g)
4Блок-схема принципа системы
|

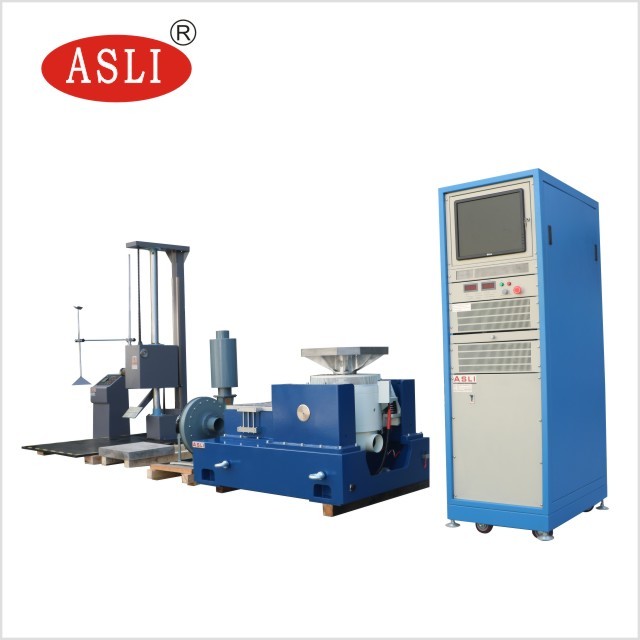

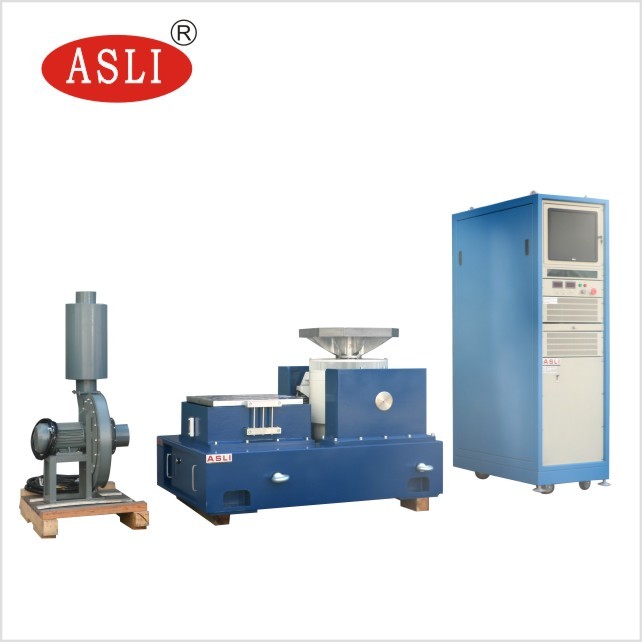

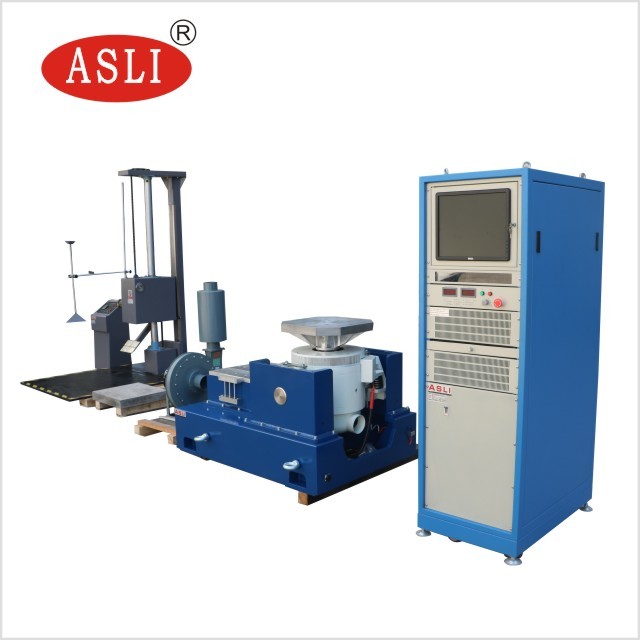

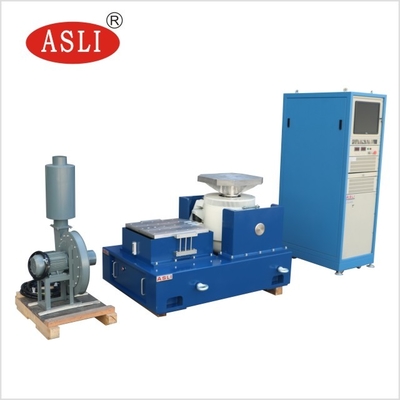

5.Описание конфигурации устройства
| проект | Описание конфигурации | количество |
| 1. | Корпус вибрационного стола | |
| генератор электромагнитного возбуждения | 1 | |
| охлаждающий вентилятор (включая глушитель) | 1 | |
| VT0606 вертикальная платформа расширения 600 мм * 600 мм | 1 | |
| HT0606 горизонтальный слайд-стол с масляной пленкой 600 мм * 600 мм | 1 | |
| 2. | Усилители мощности цифровых коммутаторов | |
| Усилитель мощности | 1 | |
| Система сервозащиты | 1 | |
| Полевое питание | 1 | |
| 3. | Дигитальный вибрационный контроллер | |
| Дигитальный вибратор контроллер хост | 1 | |
| Датчик ускорения системы | 1 | |
| компьютер управления | 1 | |
| Управление диском установки программного обеспечения | 1 | |
| 4. | Случайная привязка | |
| Протяните кабель и воздуховод. | 1 | |
| Инструкция по эксплуатации, отчет об инспекции, сертификат квалификации, руководство по техническому обслуживанию и т.д. | 1 | |
| Прикрепленные специальные инструменты | 1 | |
| Вибрирующий ствол давления / фиксатор ствола давления | 1 | |
| сейсмическая подушка безопасности | 4 |
VI. Технические параметры
| Параметры генератора электромагнитного возбуждения ES-3 | |
| максимальная сила синуса | 300 кг. в час пик |
| Максимальная случайная сила | 300 кг.ф. р.м. |
| Максимальная сила удара | Пик 600 кг.ф |
| диапазон частот | 1 ‰ 3500 Гц |
| максимальное смещение | 24 мм p-p |
| максимальная скорость | 10,6 м/с |
| максимальное ускорение | 100G ((980 м/с)2) |
| максимальная нагрузка | 100 кг |
| Частота вибрационной изоляции | 20,5 Гц |
| Диаметр движущегося круга | Ф 150 мм |
| Качество динамического круга | 3 кг |
| Вилка для стола | 13×M8 |
| магнитная утечка | < 10 гауссов |
| Размер стола | 750 мм 560 мм 670 мм (вертикальный стол) |
| Масса стола | Около 560 кг. |
| Усилитель мощности цифрового коммутатора ES-3 | |
| Выходная мощность | 4 кВА |
| Выходное напряжение: | 110 В |
| выход: | 30А |
| Размер мощности | 720 мм × 545 мм × 1270 мм |
| вес | 230 кг |
| Система сервозащиты | |
| Функция: | Температура, давление ветра, перенапряжение, перенапряжение, перенапряжение тока, недостаточное напряжение ввода, внешний сбой, питание управления, логический сбой, недостаток ввода и т.д. |
| Цифровой контроллер вибрации VCSusb-2 | |
| конфигурация оборудования: |
2-канальный вход и 1 выходный канал Синус, случайный Типичное воздействие, резонансное обучение и резиденция (купить) |
| компьютер управления | Компьютер оригинальной марки, с ЖК-дисплеем (включая клавиатуру / фотоэлектрическую мышь) |
| программное обеспечение | Китайская / английская операция, может проводить анализ временного домена и частотного домена, источника сигнала, анализа синусового сдвига и т. д.установка параметров испытаний и функций анализа. |
| операционная система | Windows 10 |
| Датчик ускорения, LAB24112 |
Диапазон частот: 1 - 12 000 Гц Чувствительность: 50 мв / г Температурный диапазон: -24-250°C |
| V T 0606 Вертикальная удлинительная платформа | |
| качество материала | алюфер |
| Размер стола | 600 мм × 600 мм |
| Фиксированное положение отверстия | M8 нержавеющая сталь винтовой рукав, долгосрочная износостойкость |
| Частота использования верхней границы |
Синусоид 1000 Гц стохастический 2000 Гц |
| вес | 35 кг. |
| H T0606 Горизонтальная пленка для сдвига масла | |
| качество материала | алюфер |
| Размер стола | 600 мм × 600 мм |
| Фиксированное положение отверстия | M8 нержавеющая сталь винтовой рукав, долгосрочная износостойкость |
| Частота использования верхней границы |
Синусоид 800 Гц стохастический 2000 Гц |
| вес | 35 |
| Вентилятор охлаждения BL-300 (включая выключатель) | |
| Мощность вентилятора: | 1.1 КВт |
| скорость потока | 1404м3/h |
| электрические потребности: | |
| источник | Трехфазный 380В / 50Гц, 15 КВА |
| сопротивление заземлению | ≤4Ω |
Введение в характеристики оборудования:

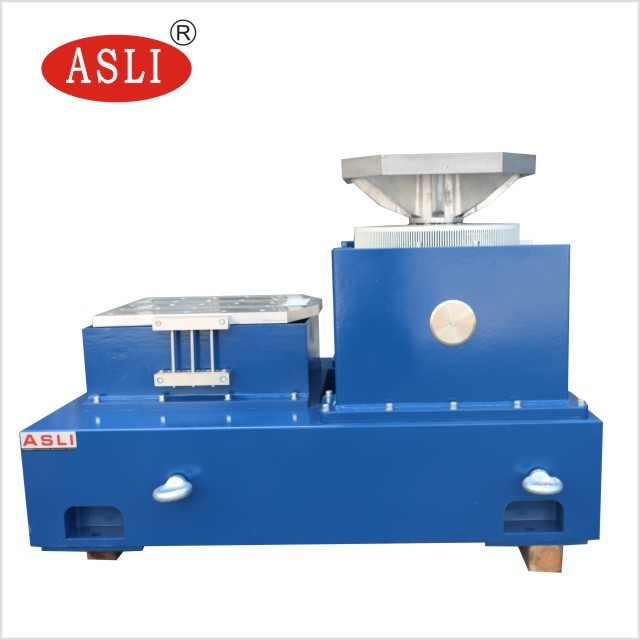

7.1, корпус вибрационного стола VG 300-38
7.1.1. Перемещающая катушка
Вибрационный стол оборудован отливкой и ручной обработкой движущейся катушки, фотоэлектрической пневматической системой поддержки нагрузки и двумя подшипниками осевого руководства.Двойной подшипник руководство является уникальной функцией, которая помогает уменьшить осевое динамическое пересечение и вращение во время испытания вибрации, с превосходной долговечностью.
7.1.2Эксцитационная катушка.
Двойная структура магнитного пути, низкая магнитная утечка и равномерное магнитное поле
7.1.3Поверхность платформы
Используя передовую технологию фосфоризации и автомобильной краски, с долгосрочным эффектом износа и предотвращения ржавчины.
7.1.4Тайваньская система холодная:
Вентилятор с низким уровнем шума используется для улучшения структуры входа воздуха на платформе, катушка возбуждения использует воздушный канал соломинки, среднее магнитное кольцо использует воздушный канал с двойным слоем шунта и т. Д.Новый дизайн воздуховодов принят для повышения эффекта охлаждения.
7.2. Усилитель мощности цифрового переключателя SA
Усилитель мощности цифрового коммутатора серии SA с надежной технологией MOSFET или IGBT,
a. Высокая стабильность и надежность
b. Соответствие требованиям стандарта ЕС "CE"
c. Использование технологии синусоидальной частоты модуляции ширины импульса с усилителем высокой мощности.
При использовании рабочего принципа переключения источника питания, эффективность преобразования высока.
e. Используется электронная технология автоматического распределения потока
f. Хорошие показатели безопасности.
7.3Сервозащитная система
Функции защиты выполнены, включая перенапряжение, перенапряжение, фазовый дефицит, логический сбой, модуль питания через, над температурой, выход через ток, выход через напряжение,питание двигателя, перемещение тела, температура тела, внешняя связь и т.д.
7.4Вертикальная платформа для расширения
Платформа расширения обычно используется в качестве более крупной платформы образца установки, которая может быть квадратной или круглой или пользовательской.Для уменьшения динамических характеристик расширенных платформ, все расширенные платформы должны быть проанализированы путем моделирования
7.5Фотоэлектрическая система автоматического сопоставления
Система автоматического выравнивания обеспечивает, чтобы движущаяся катушка всегда находилась в центре во время погрузки и разгрузки.
7.6Горизонтальная скользящая платформа
Дизайн горизонтального слайд-стола имеет высокий момент опрокидывания и боковое ограничение.при сохранении характеристик затухания масляной пленкиГоризонтальная платформа состоит из скейтборда, соединителя, натуральной гранитной плиты, горизонтальной слайд-базы и независимого источника масла.
Введение цифрового контроллера вибрации
Контроллер вибрации использует передовую систему распределенной структуры, а управление замкнутым циклом осуществляется процессором DSP.который обеспечивает высокую эффективность системы управления в режиме реального времени, может своевременно и быстро реагировать на любые изменения в системе испытаний и обеспечивать стабильность и высокую точность управления.Аппаратное обеспечение использует 32-разрядный процессор DSP с плавающей точкой с главной частотой до 300 MHz, ADC / DAC с 24-битным разрешением, высокоточной цифровой фильтрацией плавающей запятой и технологией проектирования аппаратной схемы с низким уровнем шума,Контроллер произвольно управляет динамическим диапазоном более 90 дБ и соотношением сигнал-шум более 100 дБ..
7.1. Особенности регулировщика вибрации:
A. Высокая производительность и надежность
Управление в замкнутом цикле осуществляется процессором DSP. ПК независим от кольца управления, обеспечивая в режиме реального времени и высокую эффективность системы управления,своевременное и быстрое реагирование на любые изменения в системе испытаний;Все входные каналы имеют 24-битный ADC разрешения, низкошумный аппаратный дизайн и встроенные аналоговые и цифровые анти-алиасинг фильтры,эффективное обеспечение высокой точности анализа.
b. Простая работа
Прикладное программное обеспечение на базе Windows легко использовать и имеет богатые вспомогательные функции.Мощный автоматический мастер системы и функция автоматического создания отчетов об испытаниях облегчают повторяющиеся и скучные задачи тестированияПараметры тестирования богаты и строги, а интерфейс USB2.0 делает его более тесным и гармоничным.
C, мощные функции и гибкость
Вибрационный контроллер Мощная платформа управления вибрациями, которая может выполнять несколько сложных задач.может выполнять различные задачи анализа, чтобы удовлетворить ваши различные потребности анализа испытаний.который может настроить соответствующее оборудование и программное обеспечение в соответствии с различными потребностями пользователей для удовлетворения различных потребностей пользователей.
