Вертикальный и горизонтальный высокочастотный резонансный вибратор со стандартом Jis D1601
Product Details
| соответствовать стандарту: | Jis D1601 | Место происхождения: | Гуандун, Китай |
|---|---|---|---|
| Власть: | Электронный | Приложение: | Автозапчасти |
| Вибрация: | Вертикальный и горизонтальный | Вибрационная сила: | Индивидуальные |
| Размер таблицы: | Индивидуальные | Максимальная нагрузка: | 750 кг |
| Выделить |
Резонансный вибратор 4000Hz,резонансный вибратор 750kg,Шейкер вибрации Jis D1601 электродинамический |
||
Product Description
Загрузить стенд для испытаний на высокочастотные вибрации ES-30 (PDF)

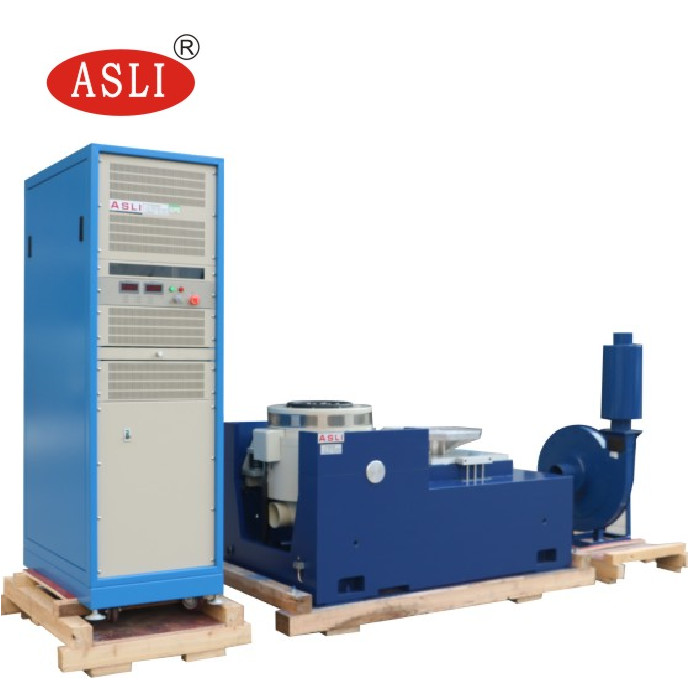

- Конструкция электродинамического вибратора с воздушным охлаждением
- Вибрационный контроллер и усилитель мощности интегрированы в единый шкаф
- Обеспечивает пиковое синусоидальное усилие 2400 Ньютонов
- Возможность тестирования по 3 осям X, Y, Z
| Максимальное синусоидальное возбуждающее усилие | 5000 кгс пиковое |
| Максимальное случайное вибрационное усилие | 5000 кгс среднеквадратичное |
| Максимальное ударное вибрационное усилие | 10000 кгс пиковое |
| Диапазон частот | DC ~ 4000 Гц |
| Максимальное смещение | 75 мм от пика до пика |
| Максимальная скорость | 1,8 м/с |
| Максимальное ускорение | 100 G (980 м/с²) |
| Первая резонансная частота | 3500 Гц |
| Максимальная нагрузка | 750 кг |
| Диаметр подвижной катушки (диаметр рабочей поверхности) | 450 мм |
| Масса подвижной катушки | 50 кг |
| Резьба стола | 13 x M8 |
| Утечка магнитного потока | < 10 гаусс |
| Размеры | 800 мм x 800 мм x 800 мм (вертикальная машина) |
| Вес | Примерно 1500 кг |
| Функции | Защита от температуры, атмосферного давления, смещения, перенапряжения, перегрузки по току, пониженного входного напряжения, внешних неисправностей, управляющего питания, логики и отсутствия равного входа |
| Аппаратная конфигурация | 2-канальный вход, 1-канальный вход |
| Управляющий компьютер | Промышленный компьютер с ЖК-дисплеем (в комплекте клавиатура и оптическая мышь) |
| Программное обеспечение | Интерфейс на китайском/английском языках; анализ во временной и частотной областях; источник сигнала; анализ частоты синусоидального развертки; автоматическое создание отчетов WORD; отображение, хранение сигналов и данных, настройка параметров тестирования и функции анализа |
| Операционная система | Windows 2000 / XP |
| Акселерометр B&W | Частотный диапазон: 1–2000 Гц; чувствительность: 50 мВ/г; диапазон температур: −24–250 °C |
| Источник питания | 3 фазы, 380 В / 50 Гц |
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение от пика до пика (мм) | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- Фиксированная синусоидальная вибрация
- Развертка вибрации
- Случайная вибрация
- Классический удар
- Экологические испытания
- Испытания на стрессовое кондиционирование
- Вибрационные испытания
- Простая установка — может быть выполнена пользователем
- Пользовательский интерфейс: сенсорный ЖК-экран для локального режима и ПК с Windows (через Ethernet) для удаленного режима
- Локальный режим: быстрый запуск предопределенного теста; можно сохранить десятки спецификаций тестов
- Удаленный режим: полное управление системой, включая определение теста, сохранение спецификаций тестов, управление тестом, просмотр данных теста и документацию
Высокочастотная электродинамическая вибрационная система в основном используется для испытаний продукции на вибрацию и удар, испытаний на стрессовое кондиционирование окружающей среды и испытаний на надежность. Электромагнитный вибрационный испытатель разработан в полном соответствии со стандартами испытаний, связанными с аккумуляторами, имитируя условия вибрации при заданных параметрах. Аккумулятор или аккумуляторная батарея закрепляется на вибростенде и подвергается вибрации по трем взаимно перпендикулярным направлениям при заданной частоте, ускорении и смещении. Аккумулятор не должен протекать, терять емкость, ломаться, загораться или взрываться во время испытаний.
Область применения вибрационных испытаний чрезвычайно широка и охватывает печатные платы, аккумуляторы, самолеты, корабли, ракеты, автомобили, бытовую технику и другие промышленные изделия.
Если вам нужна дополнительная информация о вертикальном и горизонтальном высокочастотном электродинамическом вибраторе по стандарту JIS D1601, пожалуйста, свяжитесь с нами.
