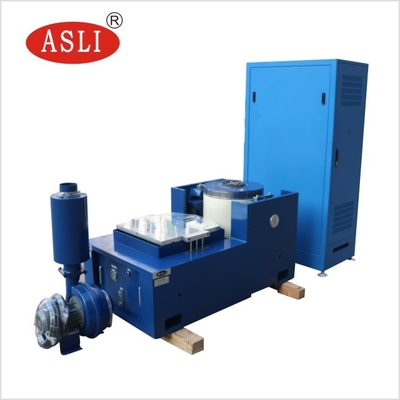

Таблица шейкера вибромашины большой силы 3 осей электродинамическая для синусоидального испытания на вибропрочность
Product Details
| синусная сила: | 60000N | Скорость: | 1,8 м/с |
|---|---|---|---|
| Смещение: | 51 мм | Частота: | 3~3500Гц |
| Загрузка: | 250 кг | Ускорение: | 100г |
| арматура: | 230 мм | Направление вибрации: | 3 ось |
| Приложение: | Аэрокосмическая | Функция: | Синус и случайный |
| Выделить |
Таблица шейкера MIL-STD,таблица шейкера скорости 1.8m/s,таблица шейкера вибрации 230mm |
||
Product Description
Трехосный электродинамический вибраторный вибраторный стол с большой силой предназначен для испытаний синусоидных вибраций и может соответствовать следующим стандартам испытаний: MIL-STD, DIN, ISO, ASTM, IEC, ISTA,NASA, GB, GJB, JIS, BS и другие.
Высокочастотная вибрационная испытательная машина/система вертикального вибратора, предназначенная для испытаний стандартов IEC, ISTA и MIL-STD,использует передовые современные технологии, включая двойную магнитную схему, самогенерируемые круги действия скелета, воздушная поддержка, подшипники ролика и линейное направление, и изоляция трюниона.испытания синусоидных вибраций трехосевых и Z и испытания случайных широкополосных вибраций, а также классические (полусинусные) импульсные и шоковые спектровые испытания.
Он широко используется в области национальной обороны, вооружения, авиации, аэрокосмической промышленности, связи, электроники, электрических приборов, бытовой техники и других областях.
| Модель системы | ES-60 |
|---|---|
| Диапазон частот (Hz) | 3 ~ 3500 |
| Номинальная сила √ синус (N) | 60000 |
| Ориентировочная сила случайная (N) | 60000 |
| Номинальная сила | 120000 |
| Максимальное ускорение (m/s2) | 1000 |
| Максимальное ускорение (m/s2 rms) | 1000 |
| Максимальное ускорение ∙ Удар (м/с2) | 2000 |
| Максимальная скорость (m/s) | 1.8 |
| Максимальная скорость (м/с) | 1.8 |
| Максимальное перемещение/путешествие (мм п-п) | 51 |
| Масса движущейся катушки (кг) | 60 |
| Размер движущейся катушки | Диаметр 40 мм |
| Размер вертикальной таблицы | Специализированный выбранный в соответствии с требованиями испытаний |
| Размер горизонтальной таблицы | Специализированный выбранный в соответствии с требованиями испытаний |
| Максимальная нагрузка (кг) | 800 |
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Максимальная нагрузка (кг) | Движущая катушка (кг) | Размер движущейся катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
- Дизайн двух магнитных цепей с низкой утечкой магнитного потока, компактной структурой и рациональной планировкой.
- Подшипники на роликах, прямой и импортоориентированный композитный корпус с ориентацией на жесткость, с эксцентрической грузоподъемностью.
- Изоляционный фундамент Trunnion, предназначенный для гормонального использования, с удобной мобильной установкой.
- Система передовых технологий обеспечивает высокую надежность динамического круга.
- Новая конструкция каналов улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника увеличивают грузоподъемность вибрационного стола и повышают производительность на низких частотах.
Если вам нужна более подробная информация о 3-осевой электродинамической вибраторной вибраторной таблице для синусоидного вибрационного теста, пожалуйста, не стесняйтесь отправлять запрос.
