Каково значение RMS при тестировании на вибрации?
При вибрационных испытаниях обычно требуется, чтобы случайный сигнал содержал пиковые значения в три раза больше значения RMS.Сила, вырабатываемая возбудителем, в основном ограничивается нагревательным эффектом тока. т.е. значение RMS, тогда как на номинальную мощность усилителя влияют пиковые значения.
Загрузить документ для хранения - нажмите здесь ----→оборудование для испытаний вибраций ES-10.pdf

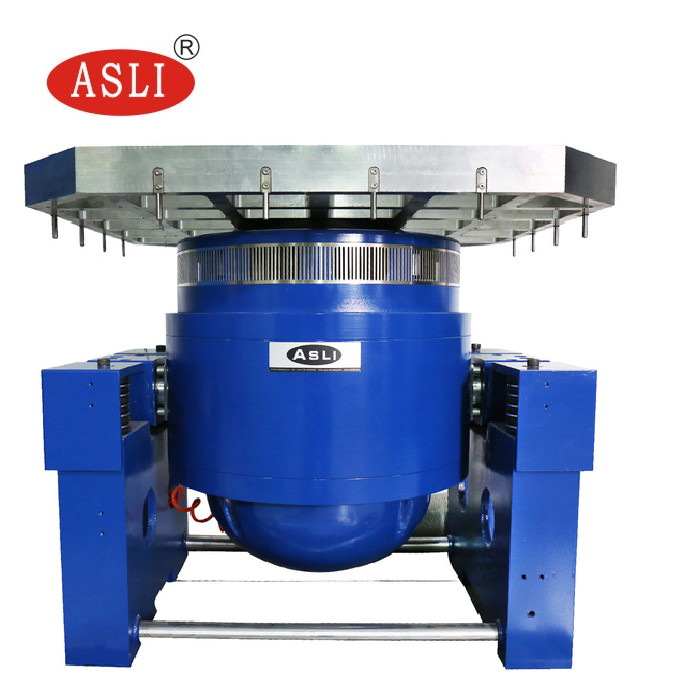

Электродинамический вибратор для вибраторов соответствует стандарту ИСТА для испытания сопротивления случайным вибрациям
Синусный и случайный электромагнитный высокочастотный вибрационный тестерполностью в соответствии со стандартным конструкционным испытанием, симуляцией, связанным с аккумулятором, при определенных условиях испытания вибрации аккумулятора,аккумулятор или аккумуляторная батарея закреплены на вибрационном столе, в соответствии с предписанной частотой, ускорением и режимом перемещения вдоль вибрации образца батареи в трех взаимно перпендикулярных направлениях измеряемая батарея не должна протекать,Не теряй духа., не сломано, нет пожара и взрыва.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Усилитель мощности | |
| Выход усилителя | 30 кВА |
| SNR | > 65 дБ |
| Номинальное выходное напряжение | 120 ВРМ |
| Размеры (L×W×H, не упакованные) | 800x900x2,100 мм |
| Вдыхатель | |
| Объем воздуха | 00,46 м3/с |
| Сила | 7.5 кВт |
| Диаметр воздуховода | 200 мм |
| Давление воздуха | 80,8 кПа |
| Установка | Способен подключаться к потолку (до двух 90-градусных изгибов), максимум 20 ̊ |

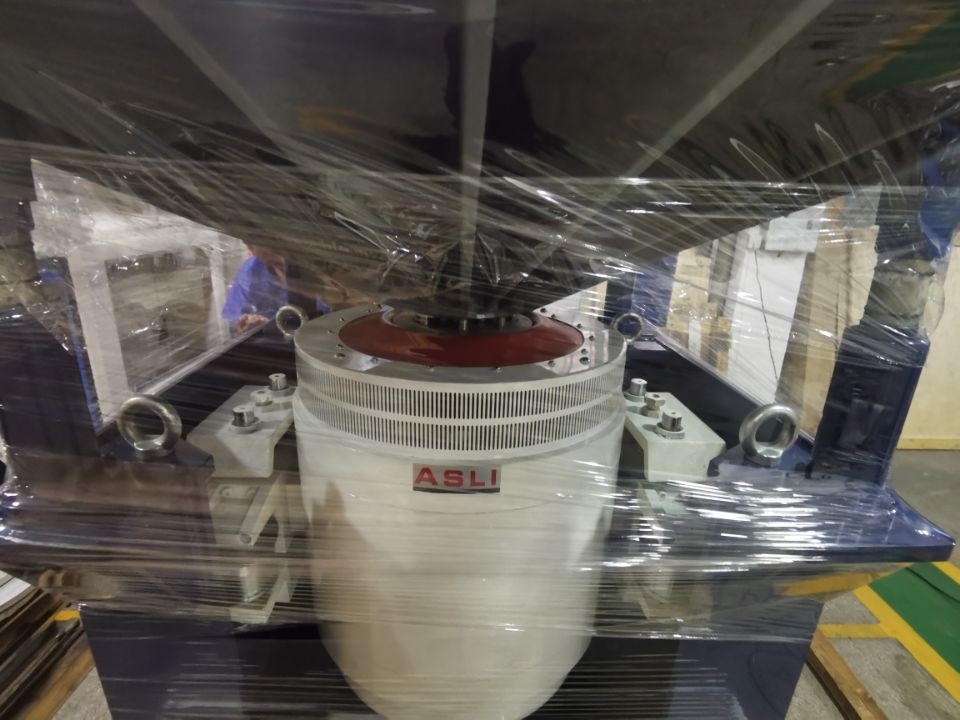

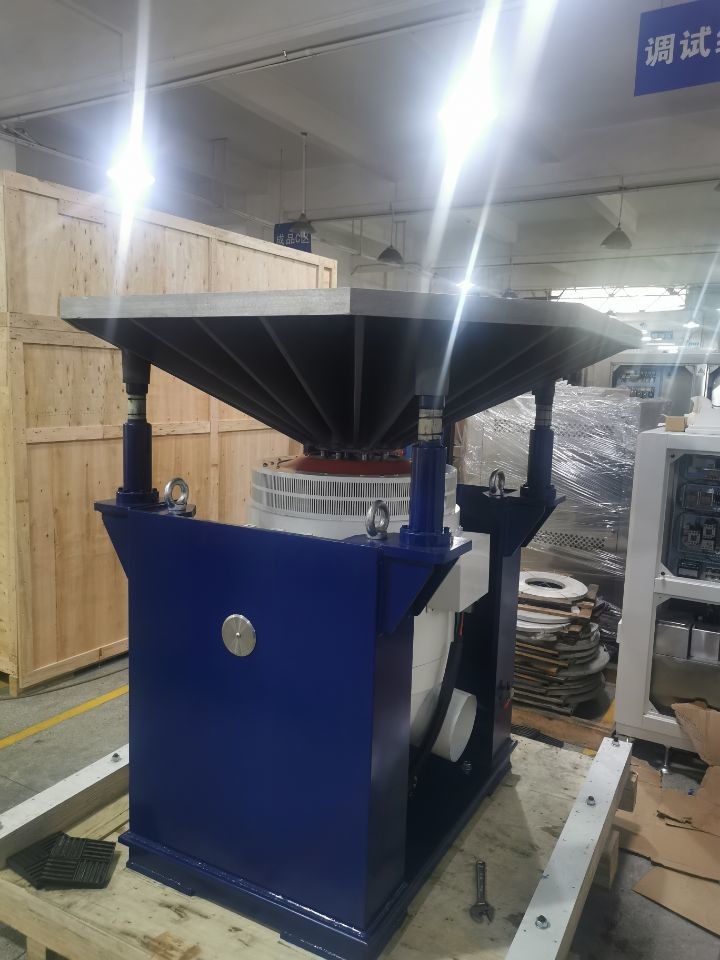

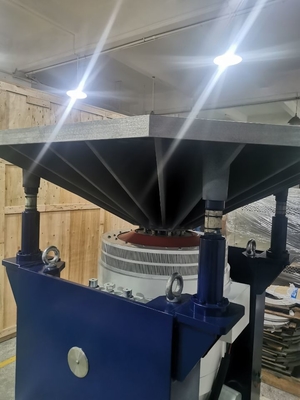

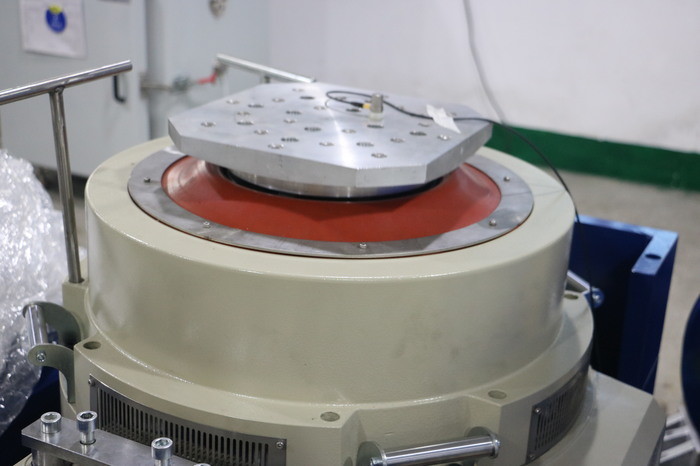

Вибрационный шейкер
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
Электродинамический вибратор для вибрации соответствует стандарту ИСТА для случайного испытания сопротивления вибрации, также может использоваться в сочетании с температурной влажностью испытательной камеры.
