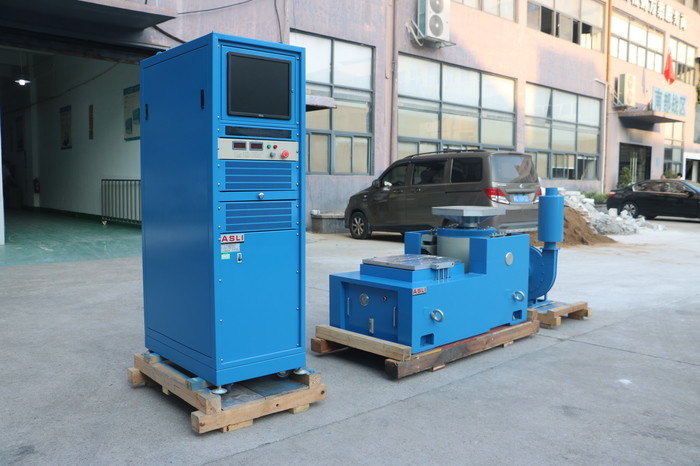

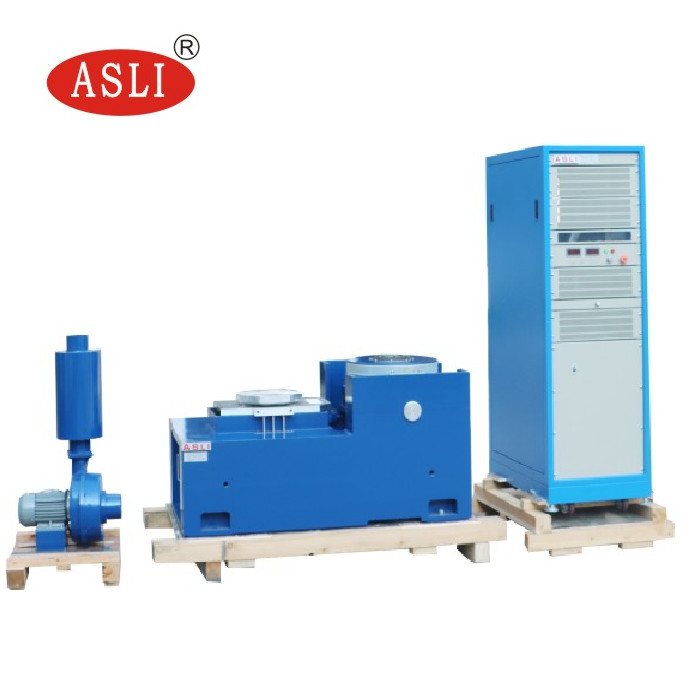

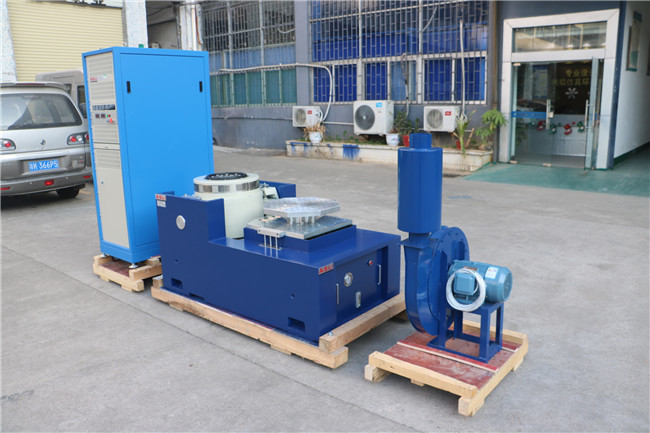

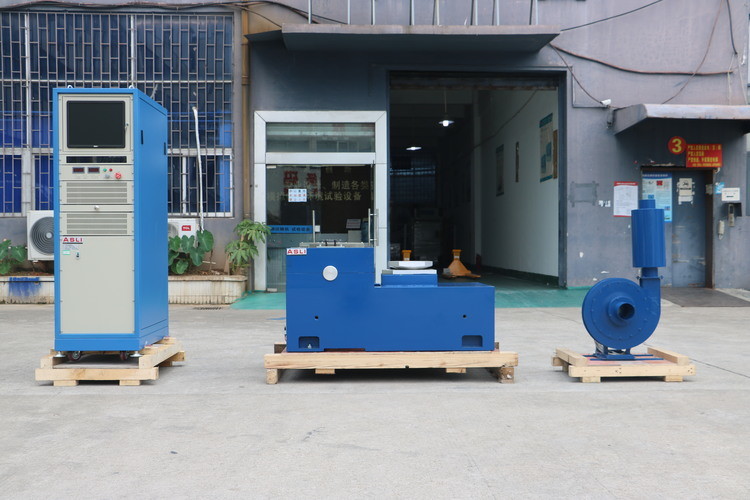

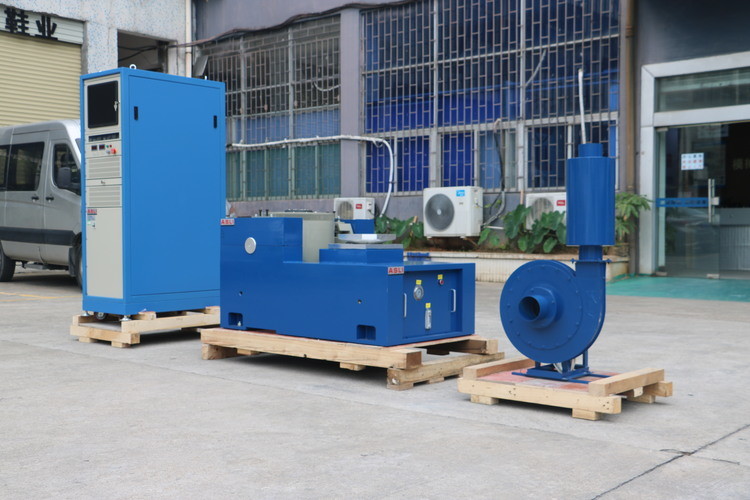

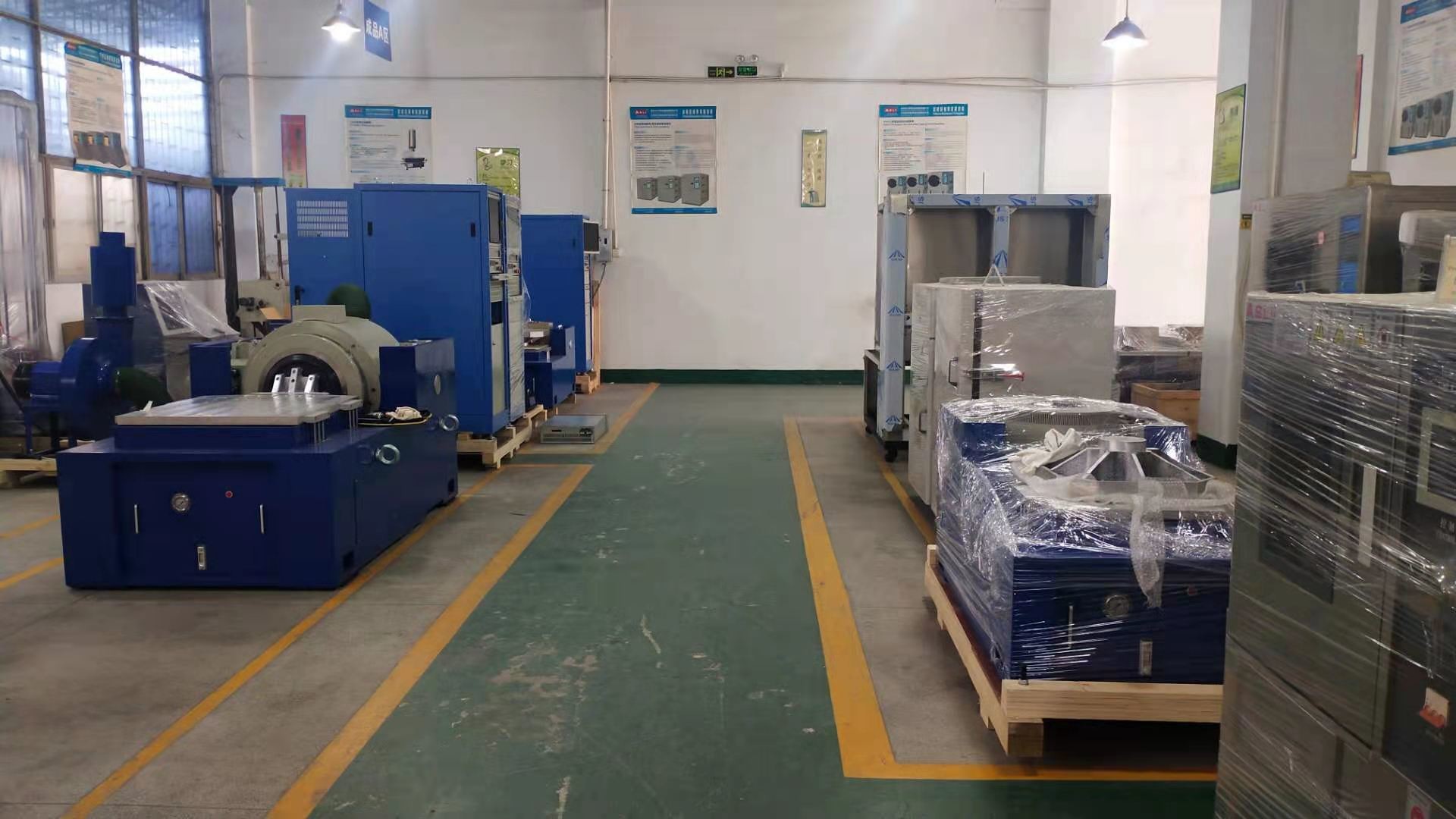

Ведущий производитель Высокочастотные электродинамические системы испытания сопротивления вибрации с ускорением 100 г
Электромагнитная вибрационная таблица широко используется в оборонной, авиационной, аэрокосмической, коммуникационной, электронической, автомобильной, бытовой технике и других отраслях промышленности.Этот тип оборудования используется для раннего обнаружения неисправностей, моделируя фактические условия работы и испытание прочности конструкции, применение продукта широко, ширина применения очевидна, эффект испытания замечательный и надежный.,Смещение, программируемое, множитель частоты, логарифм, максимальное ускорение, модуляция амплитуды, управление временем, полнофункциональное управление компьютером, простое фиксированное ускорение/фиксированная амплитуда.Оборудование в результате непрерывного отказа от выполнения испытаний в течение 3 месяцев, стабильная производительность, надежное качество.
Спецификация
| Имя | Ведущий производитель высокочастотные электродинамические системы испытания сопротивления вибрации | ||||||||
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость ((m/s) | Номинальное смещение (p-p) мм | Максимальная нагрузка (кг) | движущаяся катушка (кг) | Размер движущейся катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ФИЛЬЬЬ ПЕРФОРМАЦИОННЫХ данных
| Шейкер(ES-30)) | ||
| Синусная сила (пик) | 30 кН | |
| Ударная сила (пик) | 60 кН | |
| Диапазон частот | 5~2,800 Гц | |
| Перемещение (непрерывное) | 100 мм | |
| Максимальная скорость | 10,8 м/s | |
| Максимальное ускорение | 100G | |
| Диаметр арматуры | 445 мм | |
| 1Стпорядка резонансной частоты | 2,400 Гц | |
| Допустимый эксцентрический момент | >500 Nxm | |
| Масса арматуры | 40 кг | |
| Размер винта HE/ST | М10(метрический) | |
| Частота изоляции от осевых вибраций | <3 Гц | |
| Макс. Макс.ПАЙЛОД | 500 кг | |
| Утечка магнитного потока | ≤1 мТ | |
| Размеры (L×W×H, не упакованные) | 1,330x860x1,250 мм | |
| Вес (не упакованный) | 2,500 кг | |
| Установка | Резиновый коврик (требуются якорные болты) | |
| Усилитель мощности (DA-30) | ||
| Выход усилителя | 30 КВА | |
| SNR | >65 дБ | |
| Номинальное выходное напряжение | 120 ВРМ | |
| Эффективность усилителя | >90% | |
| Размеры (L×W×H, не упакованные) | 800x900x2,100 мм | |
| Вес (не упакованный) | 500 кг | |
| Вдыхатель | ||
| Объем воздуха | 0.46m3/s | |
| Сила | 7.5 кВт | |
| Диаметр воздуховода | 200 мм | |
| Давление воздуха | 80,8 кПа | |
| Установка | Способен подключаться к потолку (до двух 90-градусных изгибов), максимум 20 ̊ | |
| Горизонтальный сдвиговый стол | ||
| Размеры | 600х600 мм | |
| Толщина | 45 мм | |
| ЧастотаЯ...подражать | 2,000 Гц | |
| Эффективностьmзадница | 54 кг | |
|
Примечание: 1Для лучшего однородности используется нефтяная пленка высокого давления. |
||
| ВибрацияКонтроллер иУскоритель | ||
| Контроллер вибрации | Контроллер вибрациис синус, случайный, шок и самокалибрация. | |
| Ускоритель | 100mV/g, диапазон: 50g, рабочая частота: 1-10kHz, вес: 11 грамм, с 10-футовым кабелем низкого шума | |
| Другие поддерживаемые функции/аксессуары | ||
| Экологические палаты | Поддерживается | |
| Мобильные устройства | Настраиваемый | |
| Изоляционные платы | Настраиваемый | |
| Установка | Настраиваемый | |
| Рабочая среда системы | ||
| Температурный диапазон | 0-40°C | |
| Диапазон влажности | 0 ~90%, никакой конденсации. | |
| Требования к мощности | 380V/3ph/50 Гц,40КВА | |
| Давление сжатого воздуха | 0.6 Mpa | |
