Вертикальные и горизонтальные электродинамические системы вибрационных испытаний с спектром отклика на удар
Стандарт испытаний:
GB/T 31486-2015
UL 1642:2012
UL 2054: 2012
UN38.3(2012)
IEC62133-2:2017
Оборудование для испытаний вибрацией при имитации транспортировки может выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z и широкополосные случайные вибрационные испытания, а также классические (полусинусоидальные, трапециевидные, пилообразные) импульсные испытания и испытания по спектру отклика на удар. Эти продукты широко используются в оборонной промышленности, производстве оружия, авиации, космонавтике, связи, электронике, электроприборах, бытовой технике и других областях.
Технические параметры вибрационной испытательной машины:
| Вес (кг) |
Номинальная синус. Сила (Н) |
Номинальная случайная Сила (Н) |
Диапазон частот (Гц) Номинальное ускорение (м/с |
2)Номинальная скорость (м/с) | Номинальное |
смещ. ение(пик-пик) мм Макс. нагрузка (кг) |
подвижная катушка (кг) | Размер |
подвижной катушки (мм) ES-1 |
| 1000 | Ø600 | Ø600 | 1000 | 1.6 | 25 | 1500 | 8 | Ø150 | ES-3a |
| 2000 | 300×300 | 300×300 | 1000 | 1.6 | 51 | 1500 | 8 | Ø150 | ES-3a |
| 2000 | 300×300 | 300×300 | 1000 | 30 | 51 | Ø450 | 8 | Ø230 | ES-10 |
| 3000 | 3-3500 | 3-3500 | 1000 | Ø600 | 51 | 1500 | 3.5 | Ø150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Ø450 | 9 | Ø230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | Ø600 | 51 | 1500 | 6.5 | Ø230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | Ø600 | 51 | 2500 | 12 | Ø230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | Ø600 | 51 | 2500 | 14 | Ø240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | Ø600 | 51 | 2500 | 30 | 500 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | Ø600 | 51 | 450 | 40 | Ø450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | Ø600 | 51 | 2500 | 500×500 | Ø450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | Ø600 | 51 | 2500 | 60 | Ø450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | Ø600 | 51 | 2500 | 60 | Ø450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | Ø600 | 51 | 2500 | Ø600 | Ø500 | ES-120 |
| 120000 | 3-2200 | 3-2200 | 1000 | Ø600 | 51 | 2500 | 90 | Ø500 | VT600 |
| 160000 | 3-2100 | 3-2100 | 1000 | Ø600 | 51 | 2500 | 400×400 | Ø600 | VT0303 |
| 200000 | 3-2000 | 3-2000 | 1000 | Ø600 | 51 | 2500 | 200 | Ø650 | Вертикальные и горизонтальные электродинамические системы вибрационных испытаний |
Особенности:1. Хорошо спроектированный динамический каркас с высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная конструкция.
3. Роликовые подшипники коромысла, прямолинейность и импортный композитный корпус с высокой жесткостью, устойчивость к эксцентриковым нагрузкам.
4. Изолированное основание поворотного устройства для специального использования, удобство установки.
5. Передовая технология подвижной системы для обеспечения высокой надежности динамического каркаса.
6. Новый дизайн воздуховода и улучшенный эффект охлаждения.
Особенности вертикального удлиненного стенда:
Вертикальный удлиненный стенд VT и специальные зажимы, точно рассчитанные, тщательно спроектированные, чтобы обеспечить клиенту наилучшую производительность благодаря идеальной конструкции, высококачественным материалам и исполнению.
Технические параметры вертикального удлинителя:
Модель
| Вес (кг) | Макс. частота (Гц) | Размер стенда | VT300 |
| 10 | 2000 | 300×300 | VT400 |
| 16 | 2000 | 300×300 | VT500 |
| 25 | 1500 | 400×400 | VT600 |
| 35 | 1000 | Ø600 | VT0303 |
| 15 | 2000 | 300×300 | VT0404 |
| 22 | 1500 | 400×400 | VT0505 |
| 30 | 500 | 500×500 | . |
Особенности горизонтального стенда:
В пределах небольшой нагрузки стенда достигается более высокое ускорение и рабочая частота, что повышает грузоподъемность и производительность всего стенда.
Горизонтальный стенд и вибрационный стенд являются цельными, с идеальной структурой, удобны в установке и регулировке.
Трек статического давления, V-образный, с возможностью сопротивления наклону и смещенной нагрузке.
Встроенный масляный насос, хорошая конструкция и простота в эксплуатации.

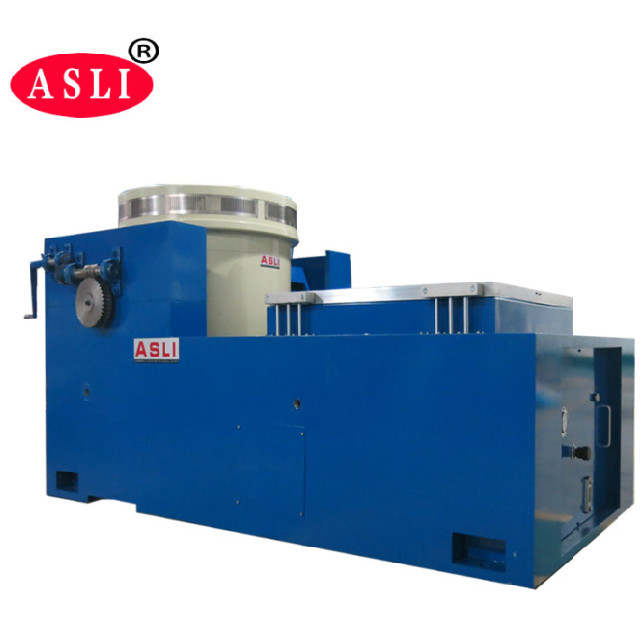

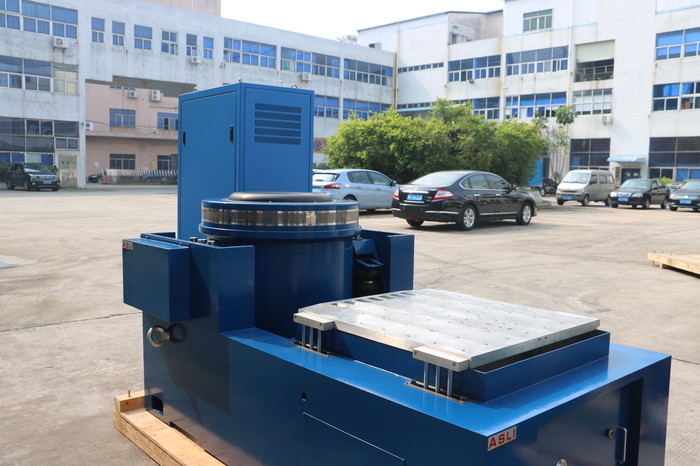

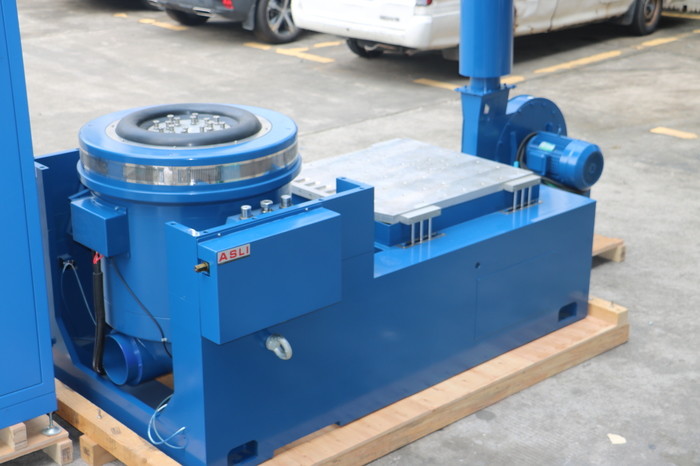

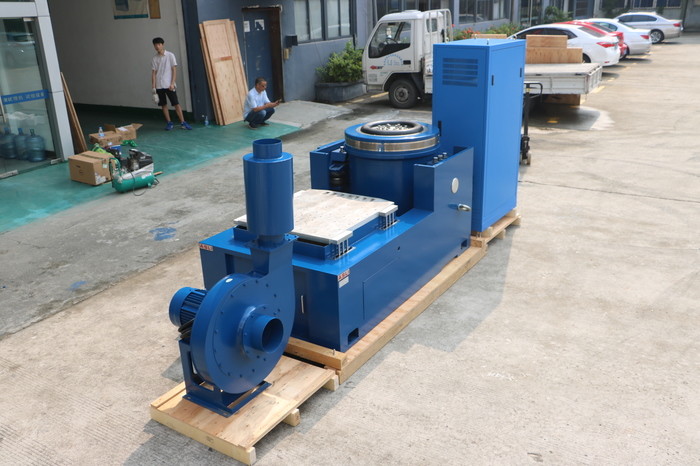

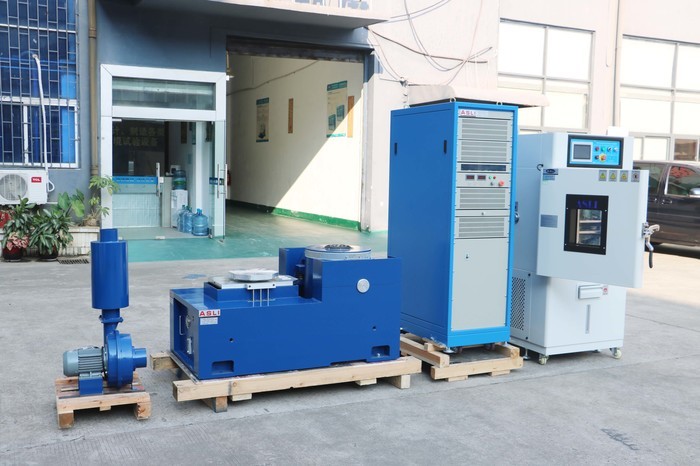

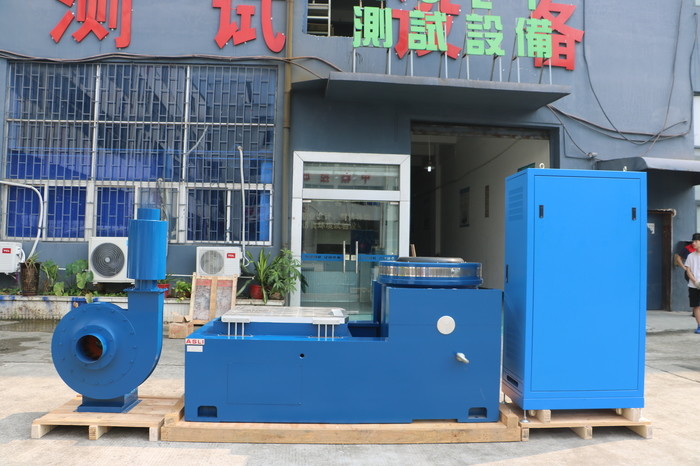

Изображения для справки:
Детали упаковки:
Если у вас есть какие-либо сомнения или потребности относительно Вертикальных и горизонтальных электродинамических систем вибрационных испытаний со спектром отклика на удар, пожалуйста, не стесняйтесь отправлять свой запрос.
