Высокочастотный электродинамический вибрационный шейкер ISTA / ASTM хорошего качества
Вы работаете над тестированием упаковки, которое будет...
Подтвердить пригодность для конечного использования
Помочь решить проблемы с текущей упаковкой
Определить потенциальную экономию затрат на упаковку
Предоставить техническое средство для сравнения вариантов упаковки
Определить или проверить соответствие требованиям спецификации, нормативного акта или контракта
Предоставить стандартные данные для обеспечения качества
Предоставить доказательства ответственности за продукт, патентов или заявлений о продукте
Предсказать производительность упаковки во время транспортировки и использования вашими клиентами
Для системы вибрационных испытаний, пожалуйста, подготовьте нижеследующее и отправьте ваш запрос, мы поможем рекомендовать вам подходящую модель
Описание образца
Тестовая масса образца
Размеры образца
Профиль испытания, если доступен
Максимальное ускорение испытания
Испытание в направлениях X, Y, Z или только в направлении Z
Спецификация модели на дисплее
| Спецификация системы | |||
| Модель системы: | ES- 60 | ||
| Диапазон частот: | 3~2800 | ||
| Номинальная сила | Синус Н | 60000 | |
| Случайный Н | 60000 | ||
| Удар Н | 120000 | ||
| Макс. ускорение. | синус (м/с2) | 1000 | |
| Случайный (м/с2 среднеквадратичное) | 1000 | ||
| Удар (м/с2) | 2000 | ||
| Макс. скорость. | синус (м/с2) | 1.8 | |
| Удар (м/с2) | 1.8 | ||
| Макс. смещение. | Максимальный ход мм (пик-пик) |
51 | |
| Подвижная катушка | 50 кг | ||
| Размеры подвижной катушки | Диаметр 450 мм | ||
| Макс. нагрузка: | 750 кг | ||
Другие доступные вибрационные шейкеры
| Модель |
Номинальный синус Сила (Н) |
Номинальный случайный Сила (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (пик-пик) мм |
Макс. нагрузка (кг) | подвижная катушка (кг) |
Размеры Подвижная катушка (мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Пример вибрации для случайного тестирования
Особенности:
1. Хорошо спроектированный скелет динамического круга с более высокой частотой резонанса по оси.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники коромысла, прямая и импортная композитная жесткость корпуса, грузоподъемность при эксцентричной нагрузке.
4. Изолированный фундамент поворотного устройства, предназначенный для использования, удобство установки и перемещения.
5. Передовая технология перемещения системы для обеспечения высокой надежности динамического круга.
6. Новый дизайн воздуховода и улучшенный эффект охлаждения.
7. Статическая жесткость, динамическая жесткость подшипника малого шара, увеличение грузоподъемности вибрационного стола, улучшение низкочастотных характеристик.
Технические параметры горизонтального вибрационного стола (испытание по оси Z)
Технические параметры вертикального вибрационного стола (испытание по осям X, Y):

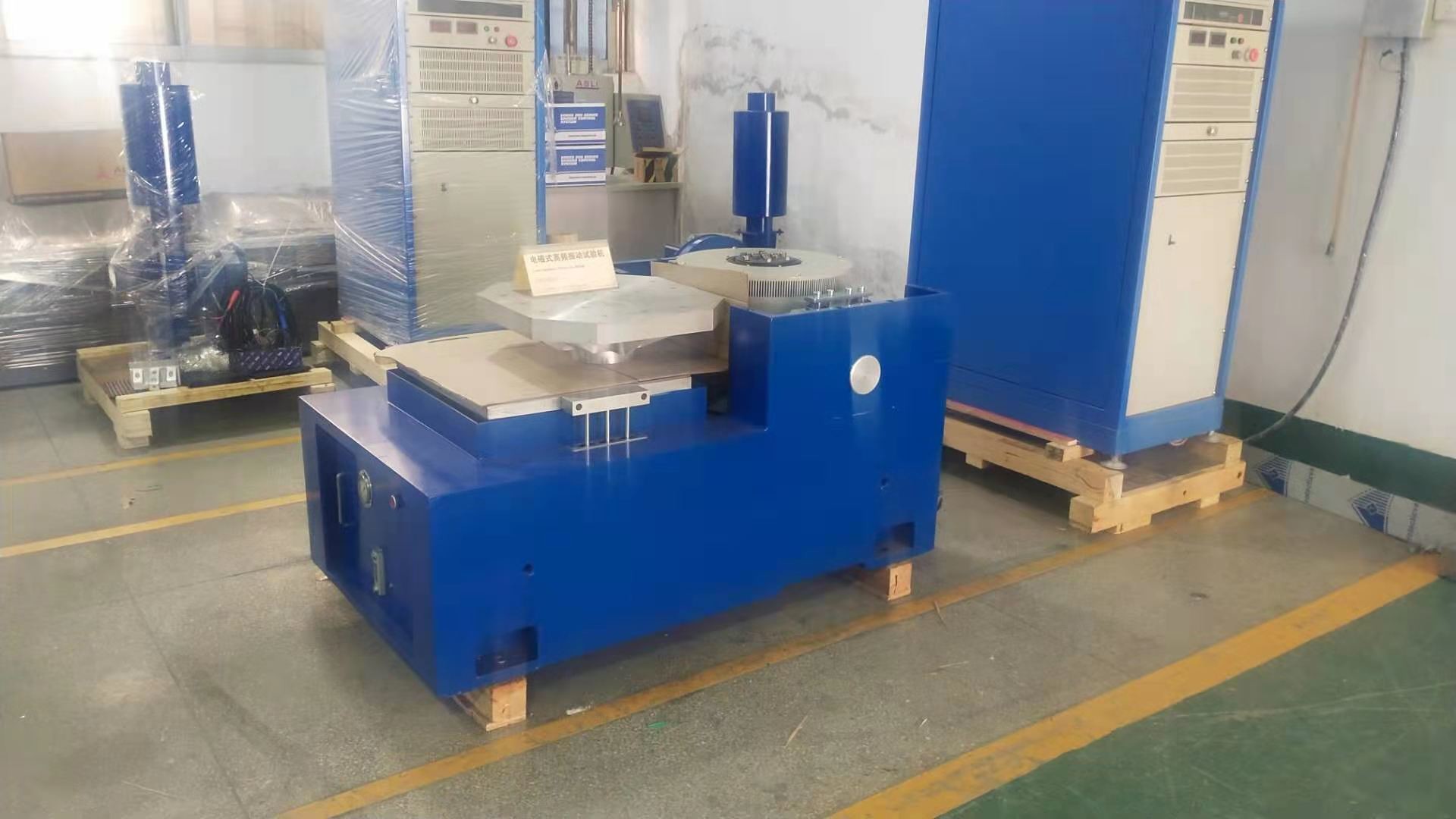

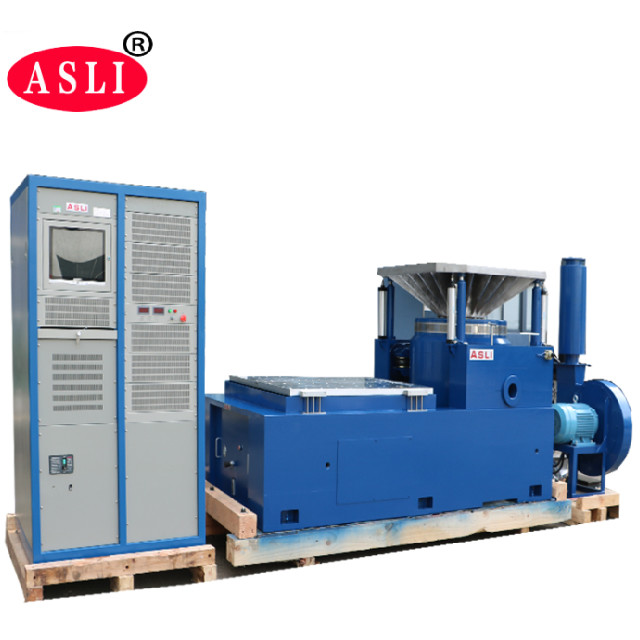

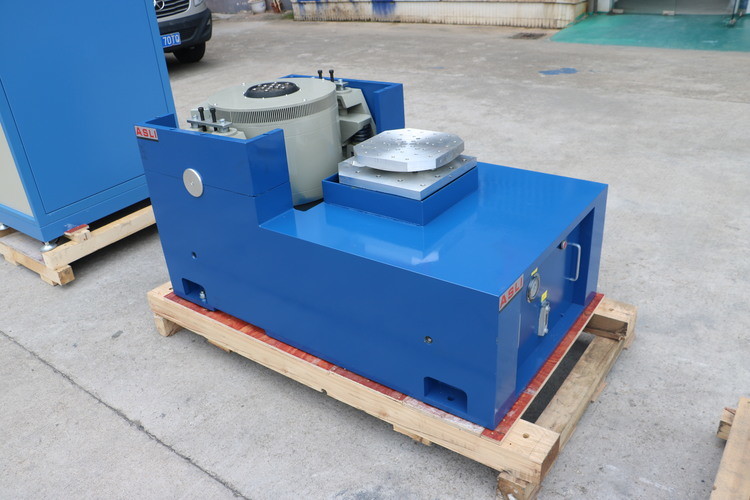

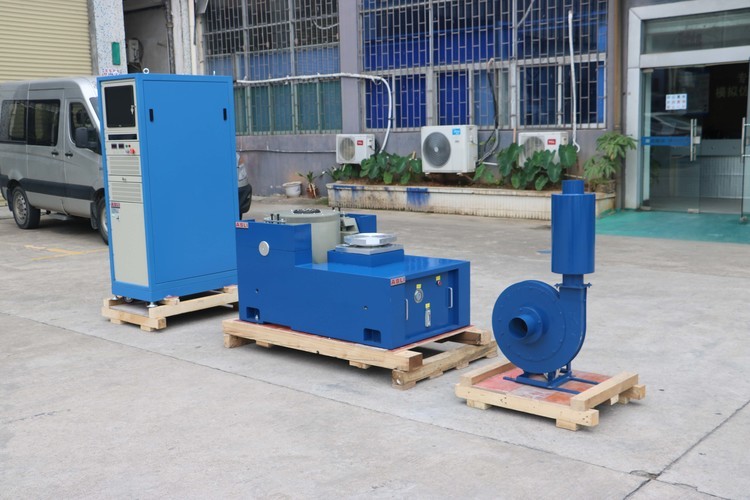

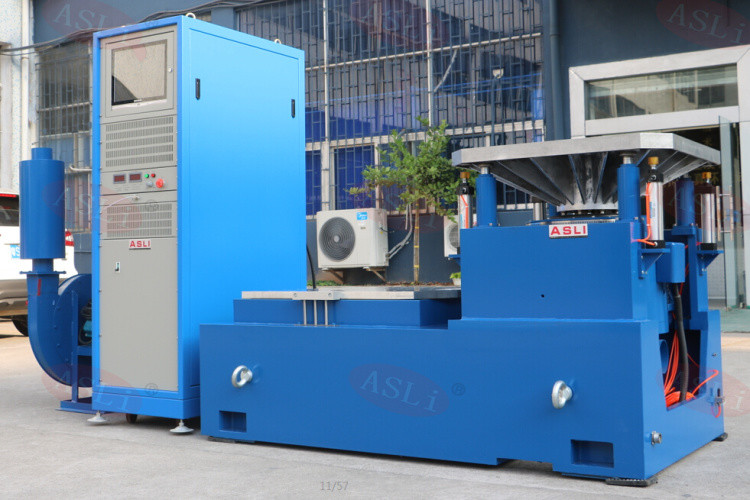

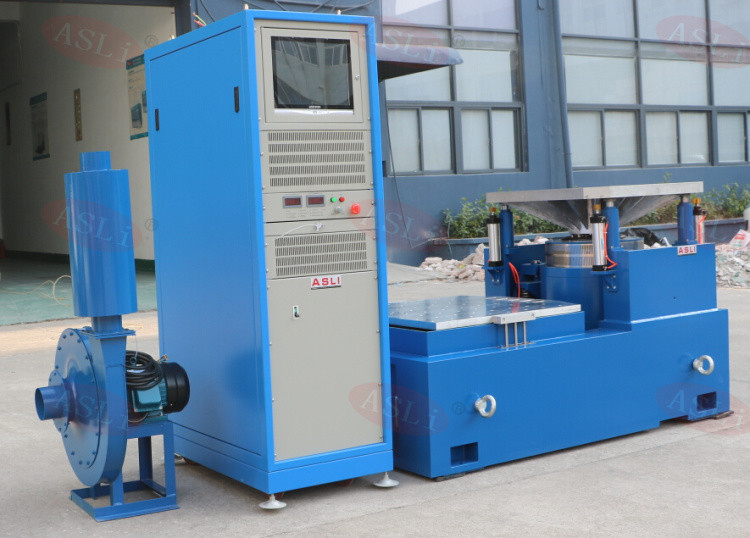

Фотографии для справки:
Визит клиента в ASLi Company:
Если у вас есть какие-либо сомнения или потребности относительно высокочастотного электродинамического вибрационного шейкера ISTA / ASTM хорошего качества, пожалуйста, не стесняйтесь отправлять свой запрос.
