Вибростенд высокочастотный ES-30.pdf
Для какой отрасли подходит вибрационный стенд?
Описание продукта
Вибрационное испытательное оборудование использует двухмагнитную схему, самогенерирующиеся кольца действия каркаса, воздушную поддержку и роликовые подшипники, линейное направляющее устройство, изоляцию цапфы, передовые современные технологии и специальные технологии, может выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z и широкополосные случайные вибрационные испытания, а также классические испытания на импульс (полусинус, трапеция, пила) и испытания на спектр отклика удара.
Не только для автомобильных деталей, но и широко используется в областях национальной обороны, вооружения, авиации, космонавтики, связи, электроники, электроприборов, транспорта и бытовой техники.
Технические параметры:
| Модель |
Номинальная синусоидальная Сила (Н) |
Номинальная случайная Сила (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (пик-пик) мм |
Макс. нагрузка (кг) | подвижная катушка (кг) |
Размер подвижной катушки (мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5л | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
Технические параметры горизонтального экспандера:
Технические параметры вертикального экспандера:
Размер стола может быть изготовлен на заказ~
Особенности:
1. Удобство эксплуатации и управления с использованием профессионального программного обеспечения для мониторинга и управления, что делает работу оборудования более стабильной и надежной.
2. Корпус машины изготовлен из высококачественной нержавеющей стали, прост в установке, работает плавно, большая нагрузка.
3. Режимы работы: свипинг и фиксированная частота, для удовлетворения требований испытаний в различных отраслях.
4. Способность к антимагнитному вмешательству.
5. Безопасная и надежная функция защиты

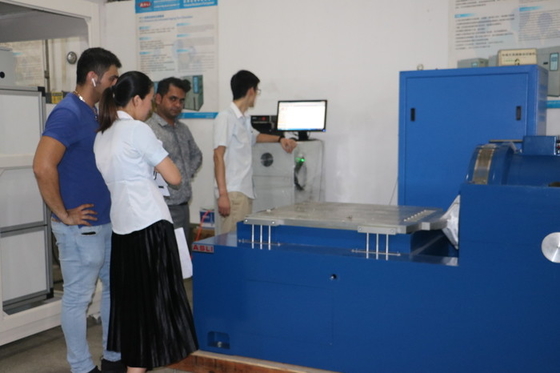

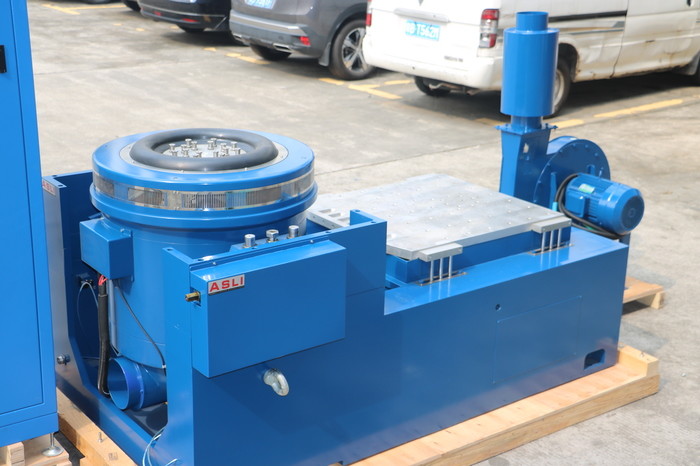

Электродинамический вибрационный стенд для ускоренных испытаний батарей электромобилей может быть объединен с климатической камерой:
Добро пожаловать ваш запрос~ ^_^
