вибрационная испытательная камера ES-6.pdf
Система тестирования высокочастотных вибраций 2000 Hz для тестирования синусовых вибраций
Электромагнитный вибрационный тестер полностью в соответствии со стандартным конструкционным испытанием, симуляцией, связанным с батареей, при определенных условиях вибрационного испытания батареи,аккумулятор или аккумуляторная батарея закреплены на вибрационном столе, в соответствии с предписанной частотой, ускорением и режимом перемещения вдоль вибрации образца батареи в трех взаимно перпендикулярных направлениях измеряемая батарея не должна протекать,Не теряй духа., не сломано, нет пожара и взрыва.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Особенности:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса, ориентация жесткости, эксцентрическая грузоподъемность.
4Трюнион изоляционный фундамент посвящен использованию гормонов, установка мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение несущей способности вибрационного стола, улучшение низкочастотных характеристик.
Состав испытательной машины для высокочастотных электромагнитных вибраций:

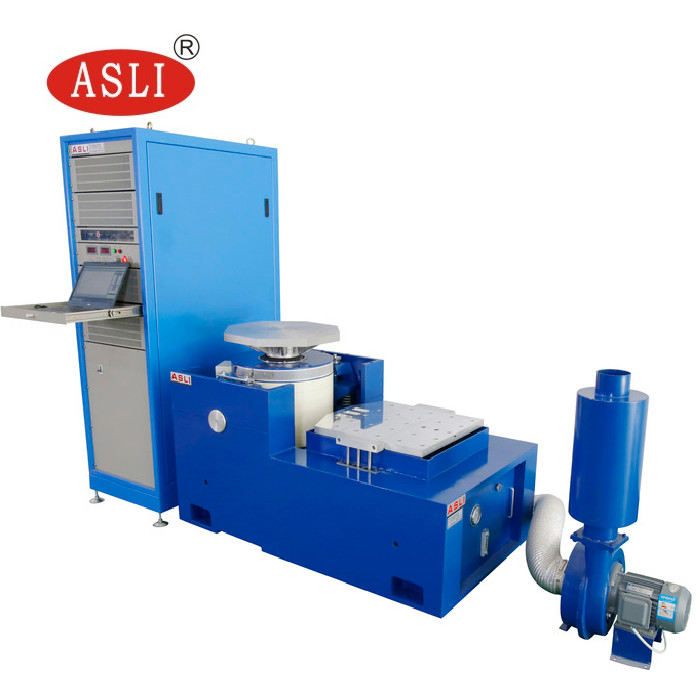

Вибрационная испытательная скамейка, усилитель мощности, охлаждающий вентилятор, сдвижной стол, вертикальный расширитель
Характеристики горизонтальной стойки:
Внутри небольшой загрузочной скамьи для достижения более высокого ускорения и частоты работы, для улучшения грузоподъемности и производительности всей машины.
Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трасса статического давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.
Вертикальные характеристики расширенной скамейки:
VT вертикальные вытянутые скамейки и специфицированные зажимы, точно рассчитанные, сложный дизайн, чтобы гарантировать, что клиент приобрел лучшие результаты в соответствии с идеальным

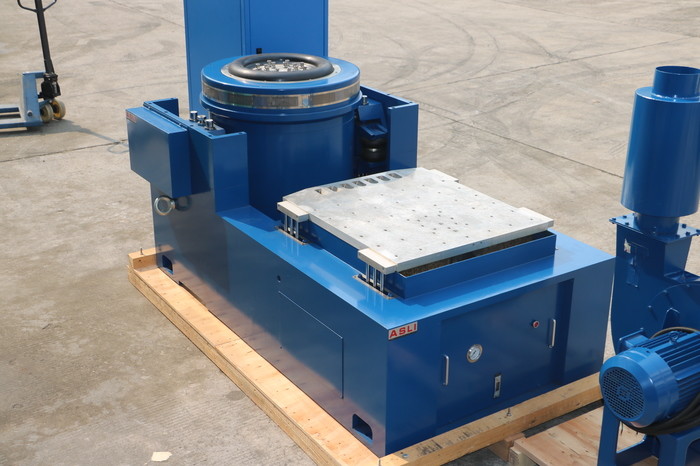

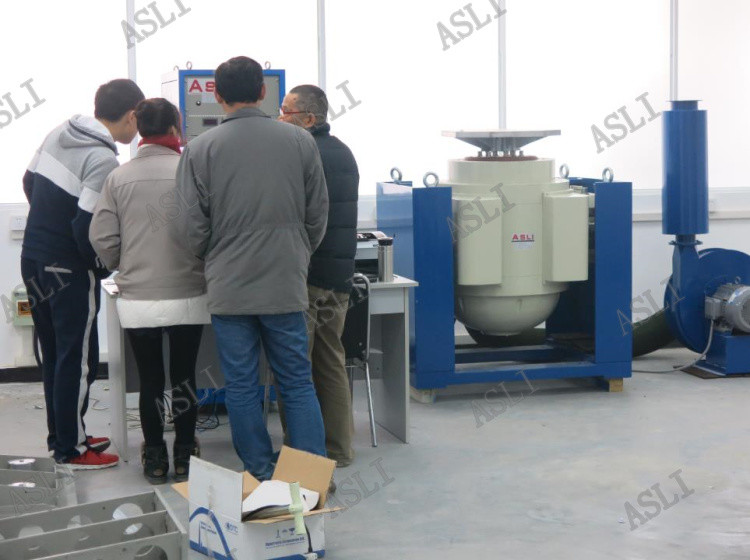

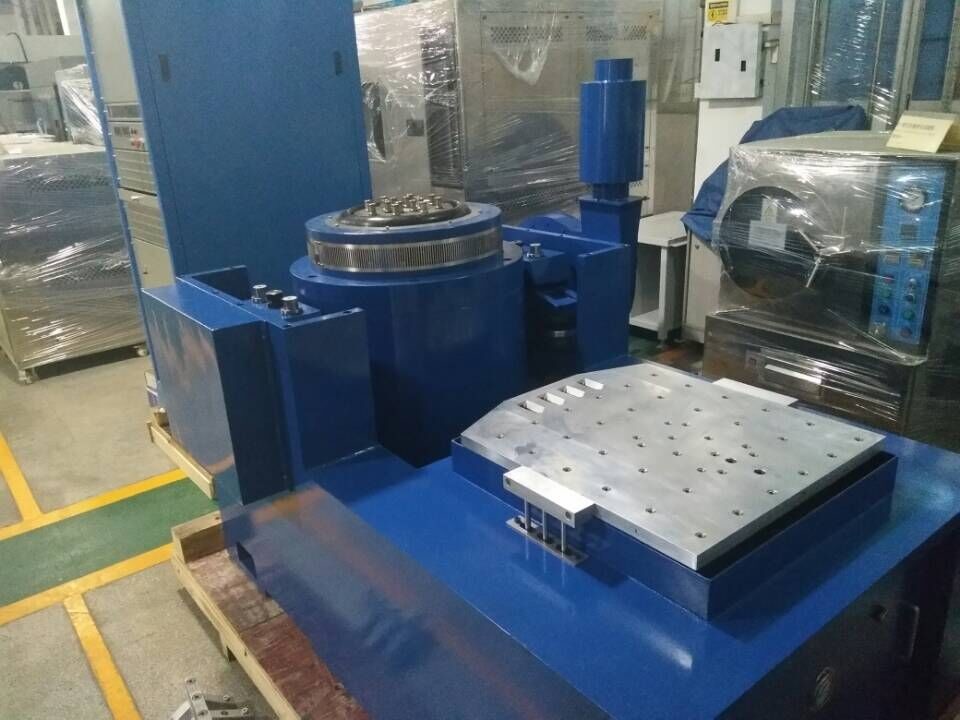

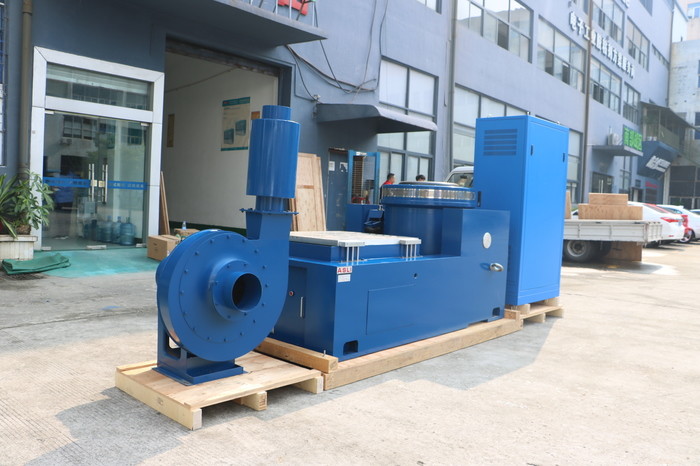

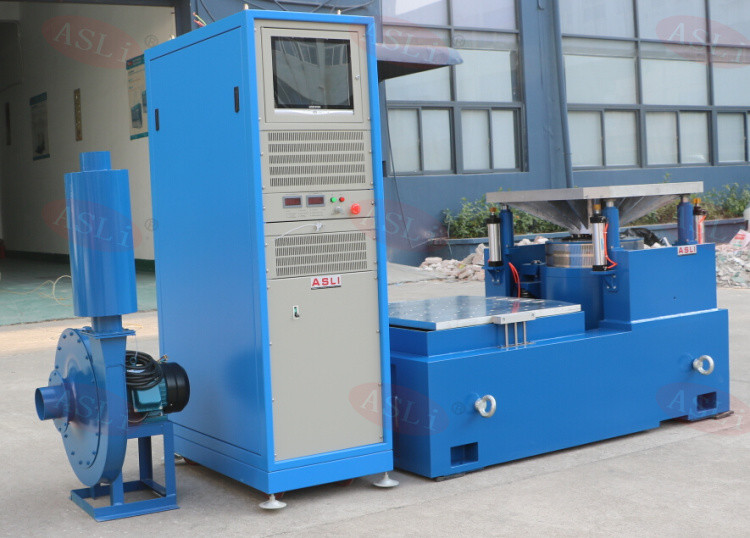

Больше фотографий для справки:
Если вам нужна дополнительная информация о системе тестирования высокочастотных вибраций 2000 Гц для тестирования синусовых вибраций, пожалуйста, свяжитесь с нами.
