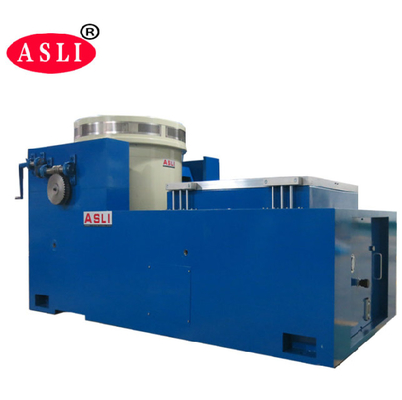

Тип высокочастотная таблица электродинамики шейкера для испытаний на вибропрочность
Product Details
| Сила синуса: | 30000N | Частота: | от 3 до 2500 Гц |
|---|---|---|---|
| Скорость: | 10,8 м/с | Перемещение: | 80mm или подгонянный |
| Направление вибрации: | вертикально или x,y,z | Максимальная нагрузка: | 450 кг |
| соответствовать стандарту: | ISTA | Функция: | случайное испытание на вибропрочность |
| Выделить |
таблица шейкера 1.8m/s,таблица шейкера 30000N,Тип таблица электродинамики шейкера вибрации |
||
Product Description
Этот высокочастотный трещительный стол использует технологию модуляции ширины синусового импульса от цифрового усилителя мощности.используя MOSFET эффекта поля высокочастотного переключения питанияЦифровая схема усиливает и восстанавливает входный сигнал низкого напряжения контроллером.управление движением расширения столаОсновные компоненты цифрового усилителя включают передний блок управления, модуль усилителя мощности, защитную схему, раздел питания и электрический шкаф.
Скачать испытательный стенд высокочастотных вибраций ES-30 (PDF)
- Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
- Дизайн двух магнитных схем: низкая утечка магнитного потока, компактная структура и рациональное расположение.
- Подшипники роликовые с прямой и импортоориентированной направленностью на жесткость композитного корпуса, обеспечивающие отличную эксцентрическую грузоподъемность.
- Изоляционный фундамент Trunnion, предназначенный для гормонального использования, с удобной мобильной установкой.
- Передовые технологии в движущейся системе обеспечивают высокую надежность динамического круга.
- Новая конструкция каналов улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника оптимизированы, увеличивая емкость вибрационного стола и улучшая производительность на низких частотах.
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Максимальная нагрузка (кг) | Перемещающая катушка (кг) | Размер движущейся катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ‰ 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ‰ 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ‰ 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ‰ 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ‰ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Модель | Масса (кг) | Максимальная частота (хц) | Размер скамейки |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300х300 |
| VT0404 | 22 | 1500 | 400х400 |
| VT0505 | 30 | 500 | 500х500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (круглая скамейка) | 220 | 350 | Φ1200 |
За последние 25 лет, мы создали более чем 300 новых устройств для испытаний.мы посвятили себя моделированию оборудования для испытаний окружающей среды и механических вибрационных и ударных испытанийНаш вибрационный трещительный стол, который соответствует стандартам ISTA и выполняет случайные тесты на удар, является одним из наших звездных продуктов.
Если у вас есть какие-либо вопросы или потребности относительно электродинамического типа высокочастотного шайба для вибрационных испытаний, пожалуйста, не стесняйтесь связаться с нами.
