Для системы испытаний на вибрацию, пожалуйста, подготовьтесь ниже и отправьте запрос. Мы поможем подобрать вам подходящую модель.
Описание образца
Образец испытательной массы
Размеры образца
Тестовый профиль, если доступен
Максимальное ускорение теста
Проверка направления X,Y,Z или только проверка направления Z
Спецификация моделиТаблица шейкера системы испытания на вибрацию воздушного охлаждения динамическая с подгонянным приспособлением образца
| Спецификация системы | |||
| Модель системы: | ЭС-3 | ||
| Диапазон частот: | 3~3500 | ||
| Номинальная сила | Синус Н | 3000 | |
| Случайное N | 3000 | ||
| Шок Н | 6000 | ||
| Максимальный акк. | синус (м/с2) | 1000 | |
| Случайный (м/с2, среднеквадратичное значение) | 1000 | ||
| Удар (м/с2) | 2000 г. | ||
| Максимальный Вел. | синус (м/с2) | 1,6 | |
| Удар (м/с2) | 1,6 | ||
| Максимальная дисп. | Максимальное путешествие мм (пп) |
25 | |
| Подвижная катушка | 3,5 кг | ||
| Размер подвижной катушки | Диаметр 230 мм | ||
| Максимальная нагрузка: | 100 кг | ||
Другие доступные варианты вибрационных вибраций
| Модель |
Номинальный синусоидальный Сила (Н) |
Рейтинг случайный Сила (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (пп)мм |
Макс. Загрузка (кг) | подвижная катушка (кг) |
Размерность Подвижная катушка (мм) |
| ЭС-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ЭС-2 | 2000 г. | 2000 г. | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ЭС-2а | 2000 г. | 2000 г. | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ЭС-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ЭС-3а | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ЭС-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ЭС-6а | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ЭС-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ЭС-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ЭС-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5л | 450 | 40 | Φ450 |
| ЭС-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ЭС-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ЭС-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ЭС-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ЭС-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ЭС-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ЭС-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ЭС-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Пример вибрации для случайного тестирования
Функции:
1. Хорошо спроектированный динамический круговой каркас с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники с коромыслом, прямые и импортно-ориентированные, ориентация жесткости композитного корпуса, эксцентриковая грузоподъемность.
4. Изолирующий фундамент Trunnion, предназначенный для использования гормонов, установка мобильного удобства.
5. Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6. Новый дизайн воздуховодов и усиление охлаждающего эффекта.
7. Статическая жесткость, динамическая жесткость подшипника небольшого баллона, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
Технические параметры горизонтального вибростола (испытание по осям X,Y)
Технические параметры вертикального вибростола (испытание по оси Z):

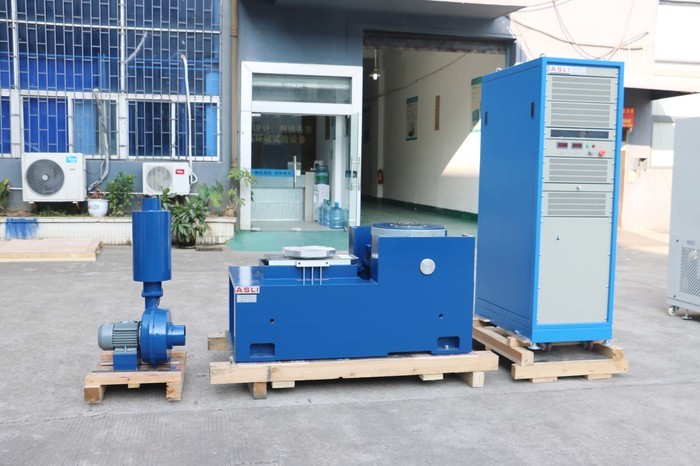

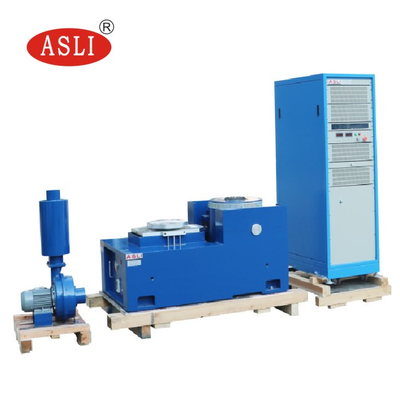

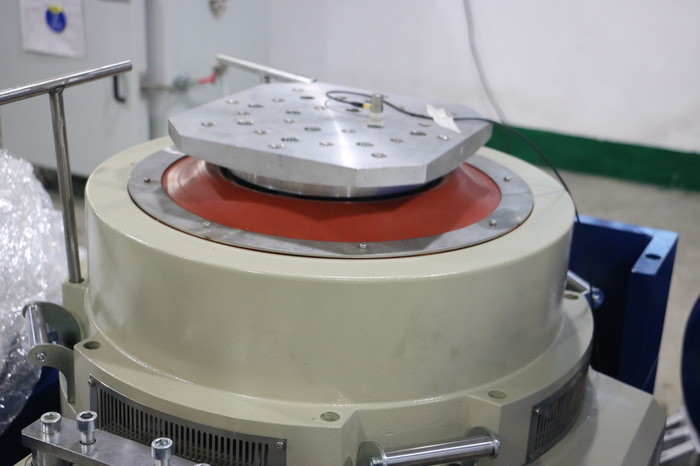

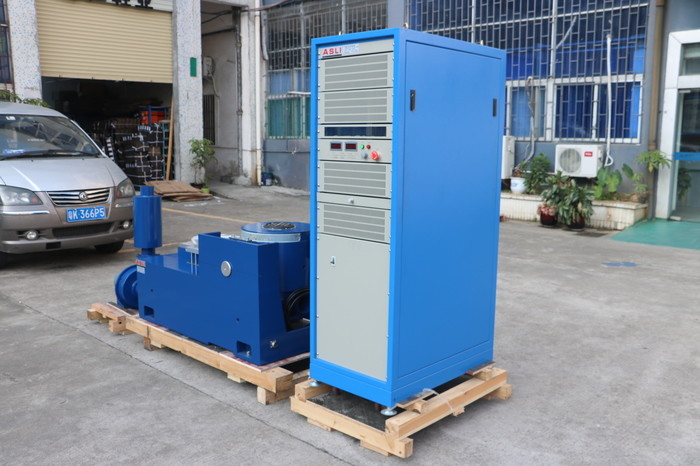

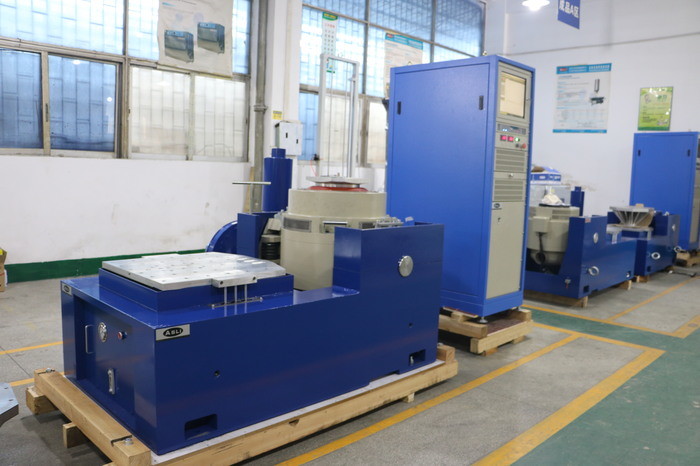

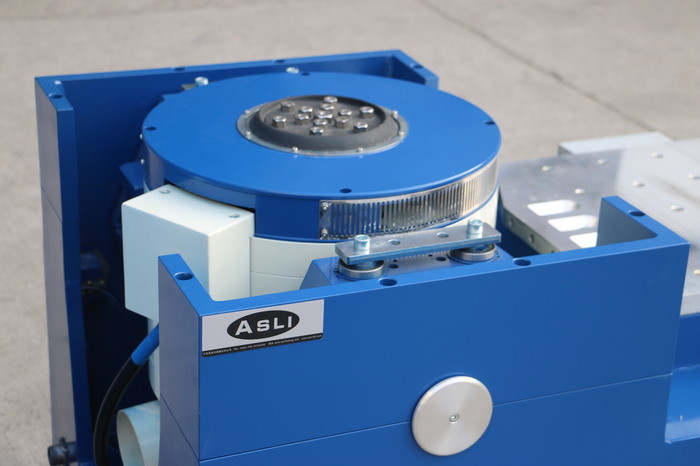

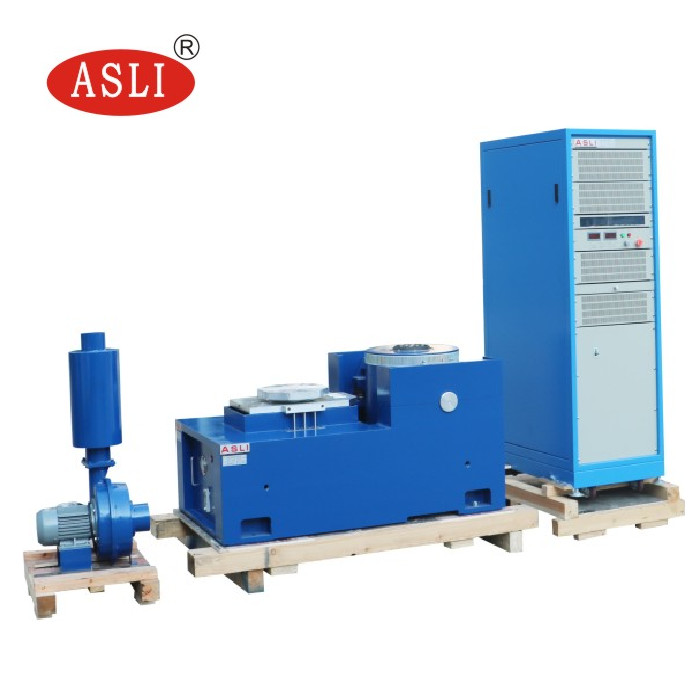

Фотографии для справки
Изображение упаковки:
По любым вопросам об электромагнитной высокочастотной виброиспытательной машине для ускоренных виброиспытаний обращайтесь к нам.
