Для какой отрасли подойдет трясущийся стол?
Описание продукта
Вибрационное испытательное оборудование использует структуру двойной магнитной схемы, самопроизводительные круги действия скелета, воздушную поддержку и роликовые подшипники и линейное руководство.Изоляция трюниона передовые современные технологии и специальные технологии, может быть выполнена в X,Y,Z трехосевых синусоидных вибрационных испытаний и широкополосных случайных вибрационных испытаний, которые должны быть завершены классическими (половина - синус, трапециозный,Стрельба зубной волны) тест на спектр импульса и реакции на удар.
Не только в автомобильных запчастях, но и широко используется в области национальной обороны, оружия, авиации, космических полетов, связи, электроники, электроприборов,транспортная и бытовая техника.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Технические параметры горизонтального расширителя:
Технические параметры вертикального расширителя:
Размер стола можно настроить ~

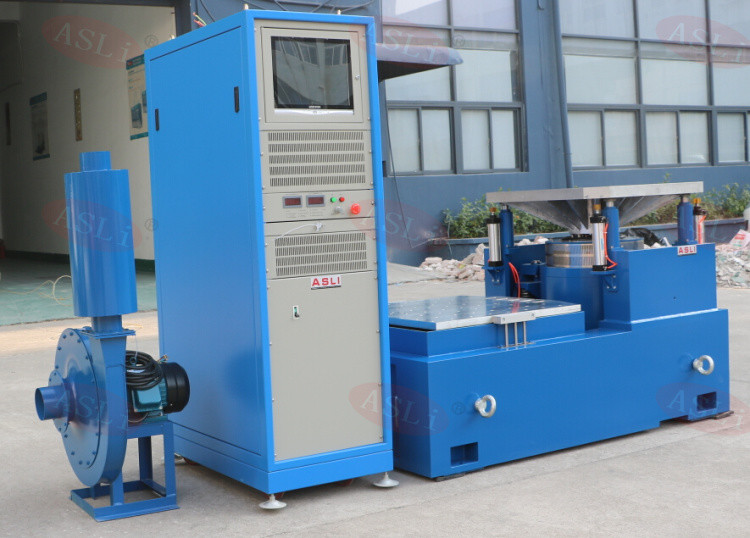

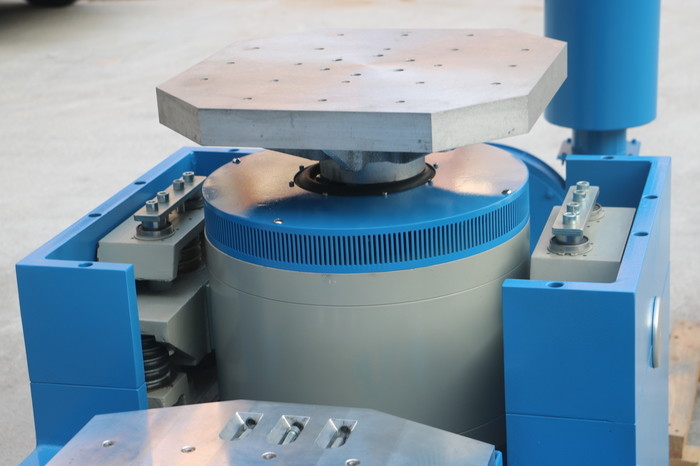

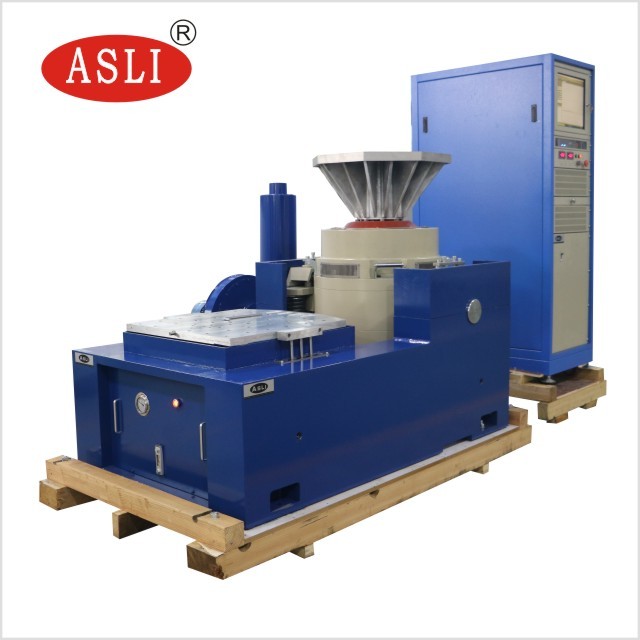

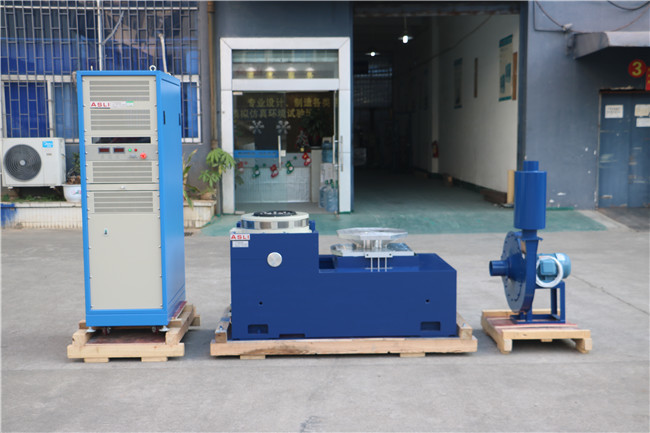

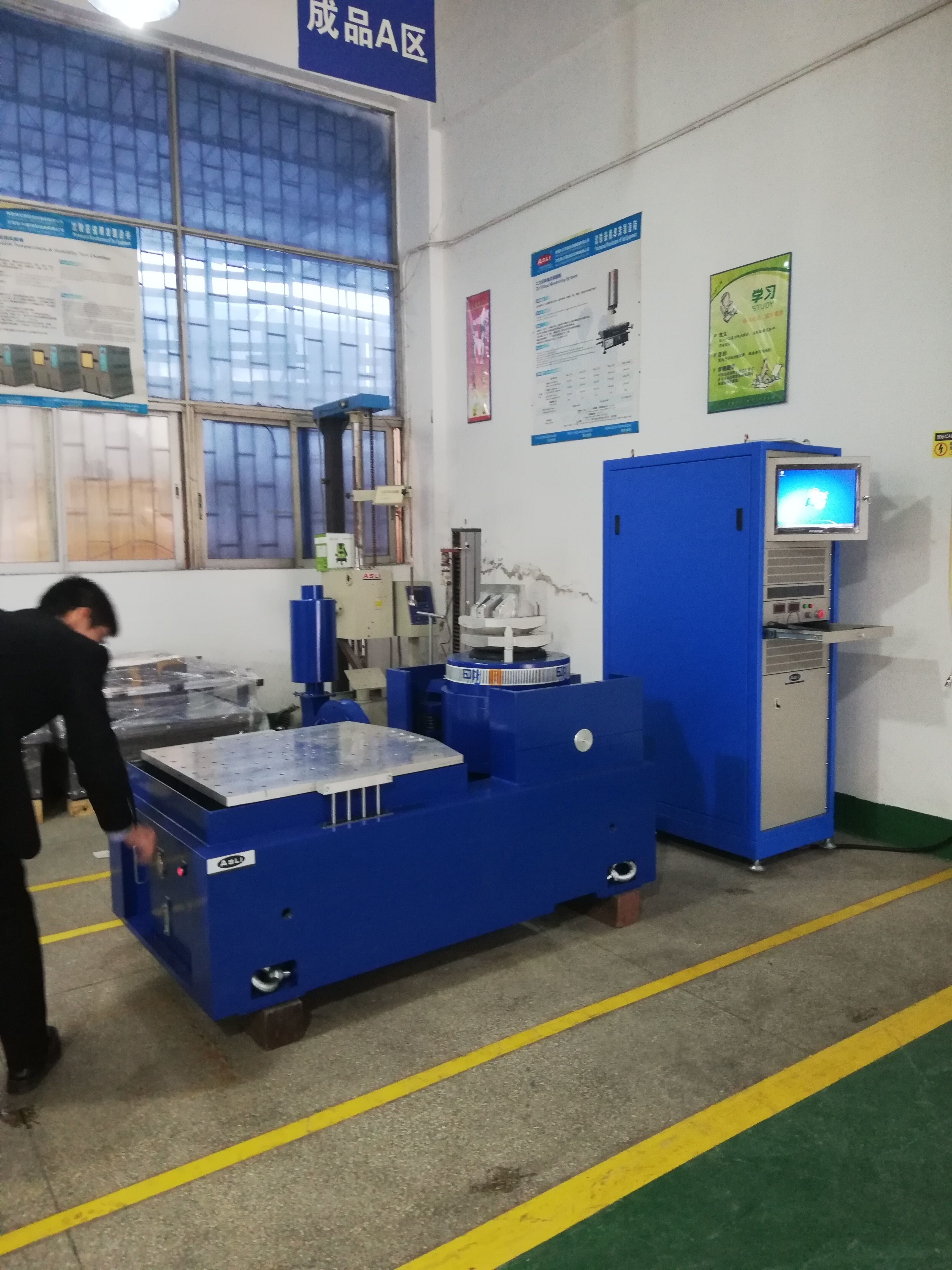

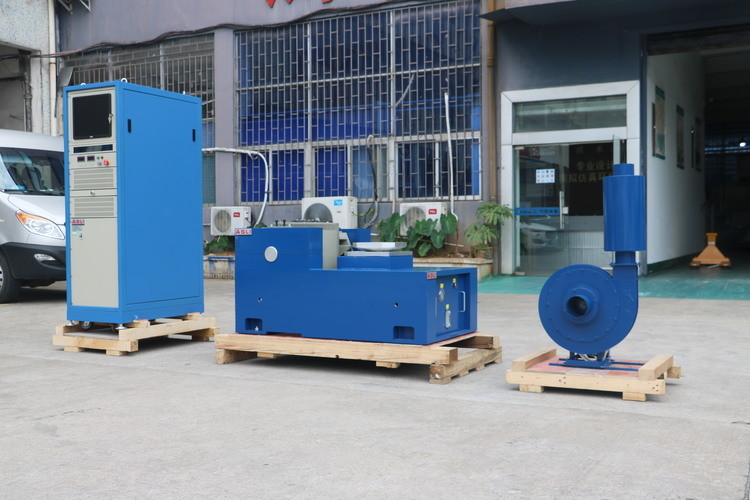

Фотографии электромагнитных вибраций:
Таблица электромагнитных вибраций для испытания синусоидных вибраций лития может сочетаться с климатической камерой:
