Тестер вибрации электродинамики симуляции перехода высокочастотный для синусоидального испытания на вибропрочность
Product Details
| синусная сила: | 6000n | Скорость: | 1,6 м/с |
|---|---|---|---|
| Смещение: | 25 мм | Частота: | 3 ~ 3500 Гц |
| Загрузка: | 180 кг | Ускорение: | 100 г |
| арматура: | 230 мм | Функция: | Синусоидальное испытание на вибропрочность |
| Выделить |
Тестер вибрации электродинамики 3500HZ,Тестер вибрации электродинамики 6KN,Синусоидальный вибрационный стол 3 осей |
||
Product Description
Скачать PDF на оборудование для вибрационных испытаний ES-6 (Техническая документация)

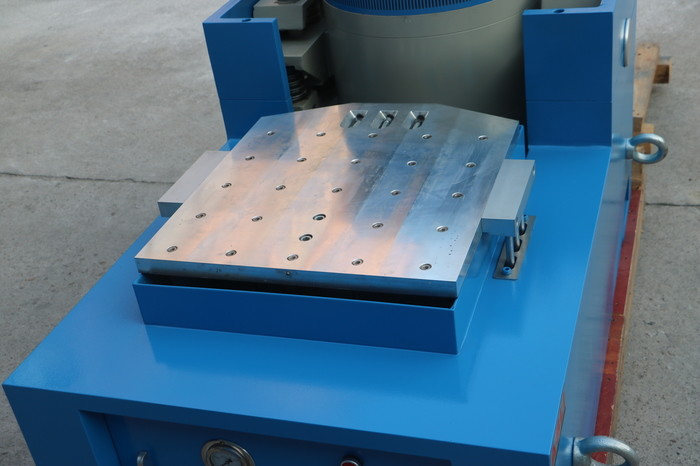

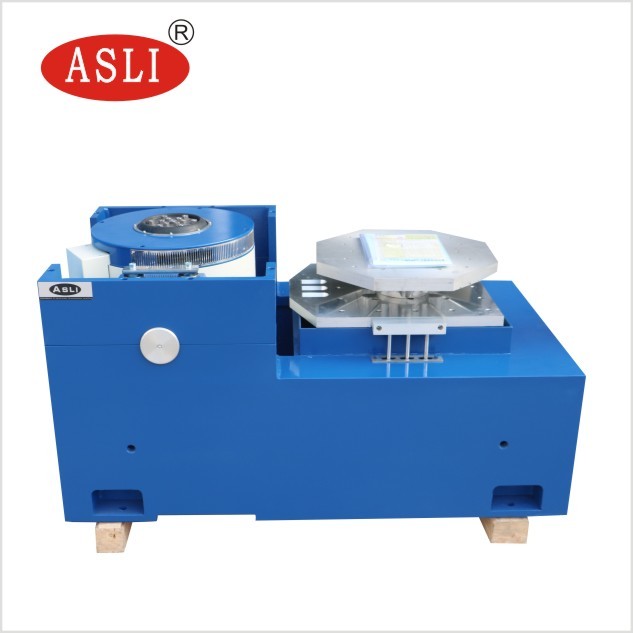

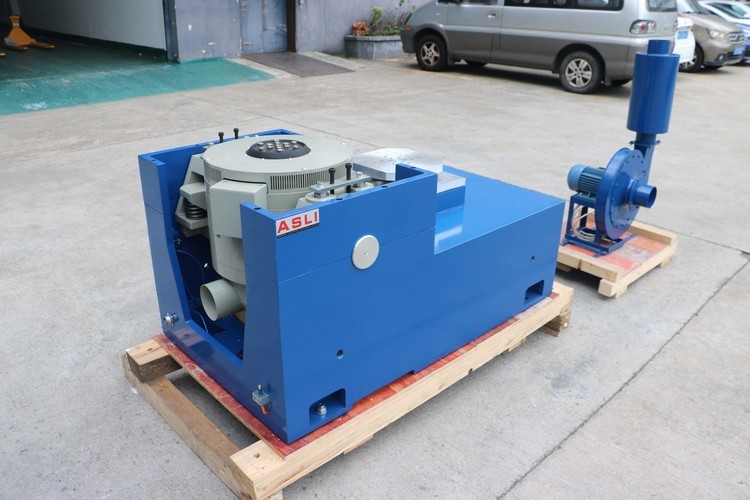

Высокочастотный вибрационный шейкер использует передовые современные технологии, включая двухмагнитную схему, самогенерирующиеся кольца скелетного действия, воздушную поддержку, роликовые подшипники и линейные направляющие, а также изоляцию цапфы. Он способен выполнять синусоидальные вибрационные испытания по трем осям X, Y и Z, широкополосные случайные вибрационные испытания, а также классические (полусинус) импульсные испытания и испытания на спектр отклика на удар. Широко используется в оборонной, оружейной, авиационной, аэрокосмической, коммуникационной, электронной, электротехнической и бытовой промышленности.
- Номинальное усилие: Синусоидальное усилие 6000 Н; Случайное усилие 6000 Н; Ударное усилие 12000 Н
- Диапазон частот: от 5 Гц до 3500 Гц; фиксированная частота, прямой и обратный развертка, синус, случайный, удар
- Режим развертки частоты: Линейный, логарифмический, прямой и обратный развертка, фиксированная частота
- Количество разверток частоты: от 1 до 32767
- Время развертки частоты: Фиксированная частота / одиночная 1–3600 мин; кривые развертки частоты могут отображаться
- Макс. ускорение: 1000 м/с² (без нагрузки)
- Макс. нагрузка: 180 кг
- Макс. смещение: 25 мм п-п (без нагрузки), двойной пик
- Импульсное смещение: 25 мм
- Вес подвижной катушки: 6,5 кг
- Направления вибрации: Вертикальное
- Тип вибрации: Синус, случайный, удар
- Диаметр подвижной катушки: Ø230 мм
- Размеры вибрационной системы (мм): Ш850 × В750 × Г550 мм
- Вес вибрационной системы: 590 кг

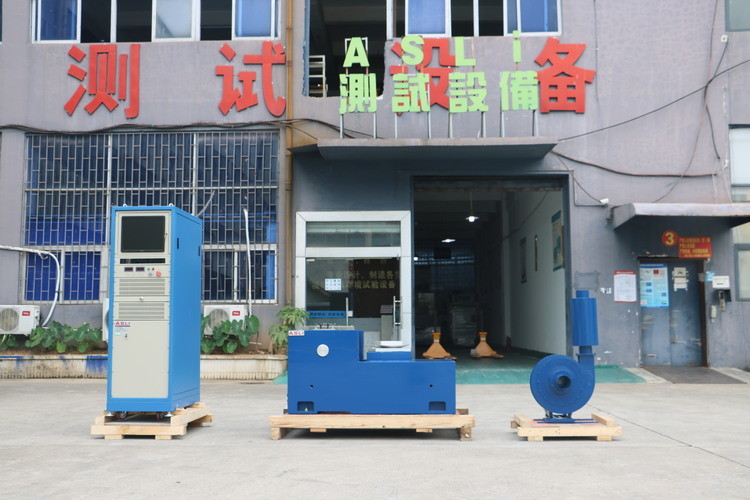

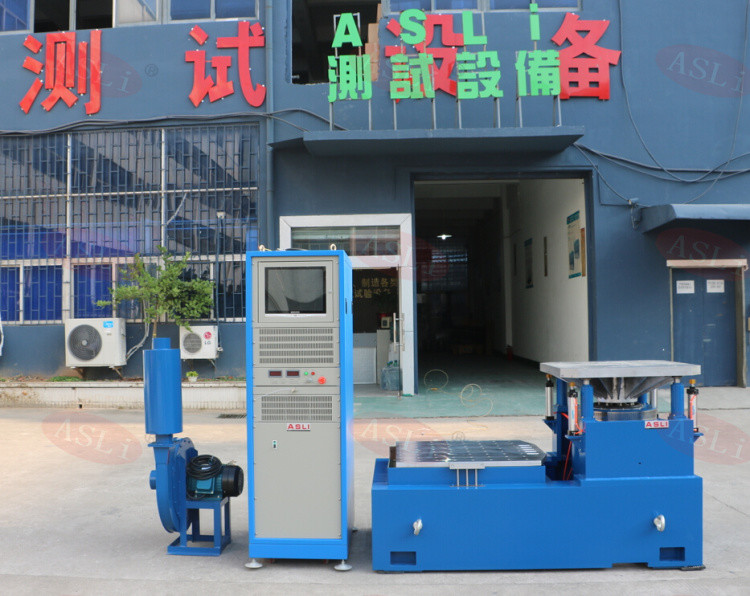

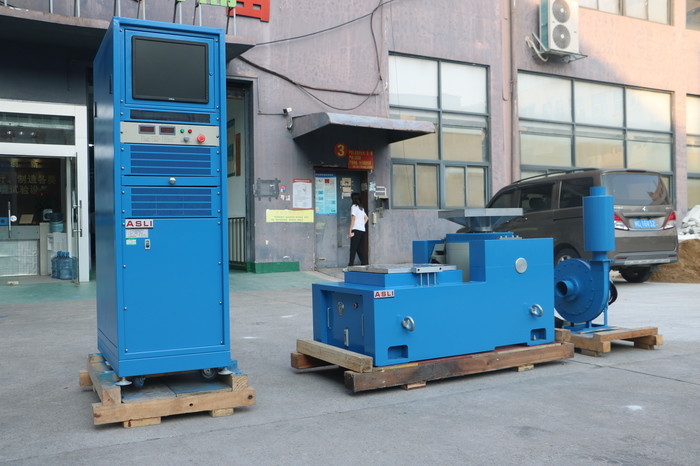

- Вибрационный генератор — 1 комплект
- Вибрационный контроллер — 1 комплект
- Камера связи — 1 комплект
- Усилитель мощности DA-6 — 1 комплект
- Источник возбуждения — 1 шт.
- Драйверное программное обеспечение — 1 комплект
- Система охлаждения — 1 комплект
- Промышленный компьютер — 1 комплект
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
Примечание: Модель ES-6 выделена как основная конфигурация для данного списка продуктов.
- Хорошо спроектированный скелет динамического кольца с более высокой резонансной частотой по оси.
- Двухмагнитная схема с низким магнитным потоком, компактная и рациональная конструкция.
- Роликовые подшипники коромысла с прямой и ориентированной на импорт жесткостью композитного корпуса, обеспечивающие высокую грузоподъемность при эксцентрической нагрузке.
- Изолирующий фундамент цапфы, предназначенный для виброизоляции, с удобной мобильной установкой.
- Передовая технология подвижной системы обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника с малым эффектом воздушного шара, повышающая несущую способность вибростола и улучшающая низкочастотные характеристики.
Если вам нужна дополнительная информация о высокочастотном электродинамическом вибраторе для транспортного моделирования для синусоидальных вибрационных испытаний, пожалуйста, не стесняйтесь отправлять свой запрос.
