оборудование для испытаний вибраций ES-10.pdf

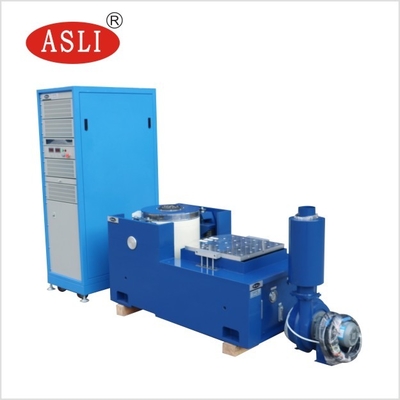

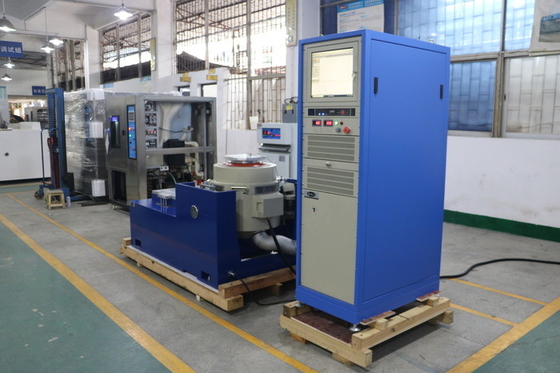

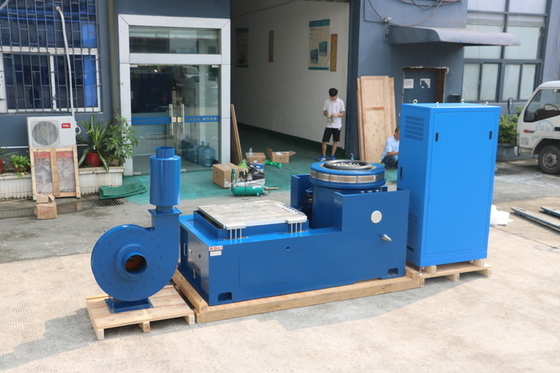

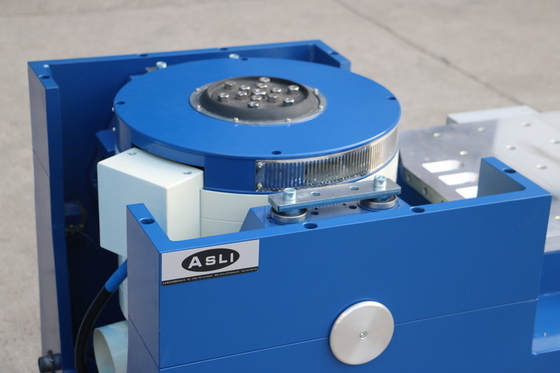

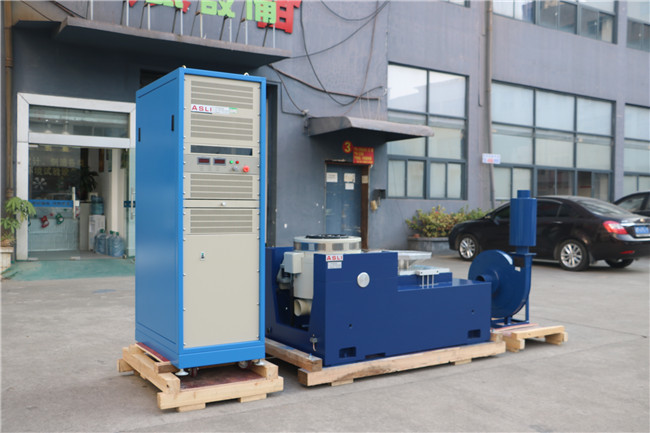

Вертикальная и горизонтальная вибрационная система высокочастотного электродинамического типа
Испытание удара половинной синусовой волныОсобенности:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
Система вибрации ((ES-10))
1 Технические параметры дляВертикальная и горизонтальная вибрационная система высокочастотного электродинамического типа:
(1) Номинальная сила: синусная сила 10000N; случайная сила 10000N; ударная сила 10000N;
(2) Диапазон частот: от 5 Гц до 3500 Гц, фиксированная частота, перемещение вперед и назад, синус, случайный, удар
(3) Режим с частотой стерилизации: линейный, логарифмический, стерилизация вперед и назад, фиксированная частота
(4) Частота просмотра: от 1 до 32767.
(5) Время с частотой просмотра: фиксированная частота / однократная 1-3600 мин, можно отображать кривые частоты просмотра.
(6) Максимальное ускорение 1000 м/с 2 (без нагрузки)
(7) Максимальная скорость: 1,8 м/с
(8) Максимальное перемещение: 51 ммкм/ч (без нагрузки), двойной пик
(9) Ударное смещение: 51 мм
(10) Масса движущейся катушки: 14 кг
(11) Направления вибрации: вертикальная + горизонтальная вибрация
(12) Вибрационная волна: синус, случай, удар
(13) Диаметр движущейся катушки: Φ240 мм
(14) Размер системы вибрации ((мм): W1046*H660*D783mm
(15) Масса системы вибрации: 900 кг

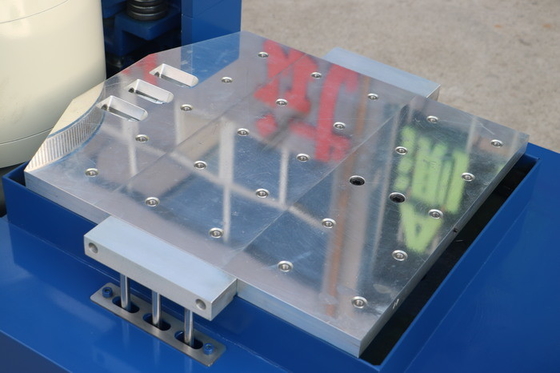

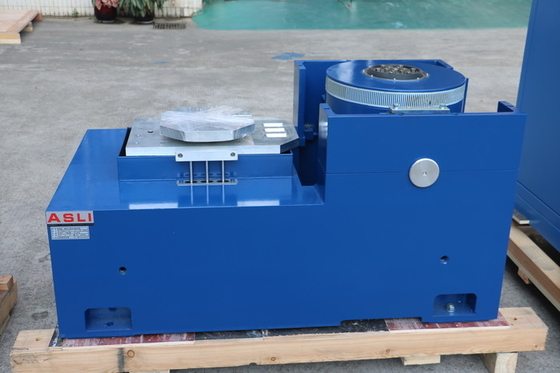

Характеристики горизонтального подставника о вибрационной испытательной машине:
Внутри небольшой загрузочной скамьи для достижения более высокого ускорения и частоты работы, для улучшения грузоподъемности и производительности всей машины.
Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трасса статического давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.
Установка Требование с вибрационной испытательной машиной:
(1) Пользователи должны подготовить вилочные погрузчики и перемещающие инструменты для перемещения оборудования, так как это очень тяжело, также пожалуйста, убедитесь,
дверь достаточно большая, чтобы впустить оборудование
(2) Рабочая среда машины должна находиться под комнатной температурой и с хорошей вентиляцией.Пространственное расстояние между машинами
Левая/правая/задняя сторона должна быть минимум 700 мм, передняя должна быть минимум 1500 мм.
Технические параметрыТрехосная электродинамическая шайба для испытания надежности продукции
| Модель | Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальная скорость ((m/s) | Номинальная замена (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка (кг) | Размер Движущая катушка ((мм) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Заявление наВертикальная и горизонтальная вибрационная система высокочастотного электродинамического типа:
Мы являемся производителем электрических вибрационных серийных продуктов, принятых "двойной магнитной схемы структуры", "самогенерируемых скелетных кругов действия","Воздушная поддержка" и "подшипники ролика и линейное руководство""Изоляция трюниона" передовая современная технология
и специальных технологий, могут быть завершены в X, Y, Z трех оси синусоидные вибрации испытания и широкополосные случайные вибрации испытания, которые должны быть завершены
С помощью классического (полусинусового, трапециального, пилозубового волны) импульс и ударный ответ спектр испытания.
в области национальной обороны, вооружений, авиации, аэрокосмической промышленности, связи, электроники, электрических приборов, связи,
бытовые приборы и другие области. --- испытатель вибраций промышленных дрожащих устройств
Пакет для электродинамической системы вибрации с большими силами:
Сначала ПП пленка, а затем 10 мм пены между машиной и корпусом, а снаружи стандартный экспортный фанера.
