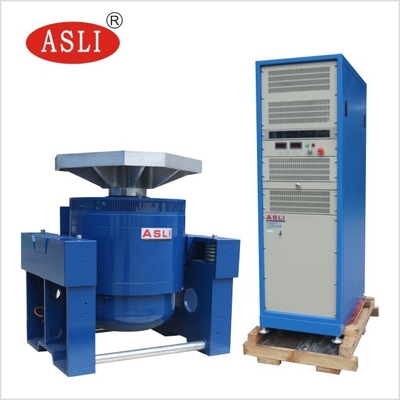

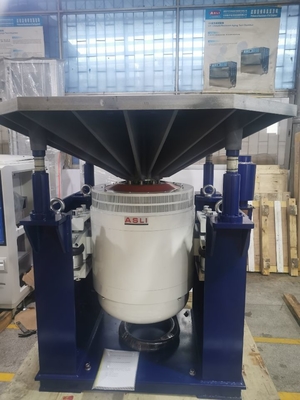

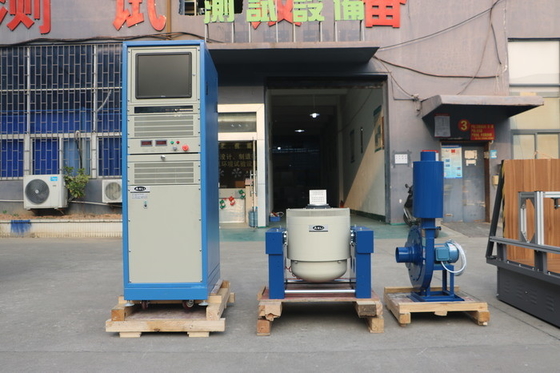

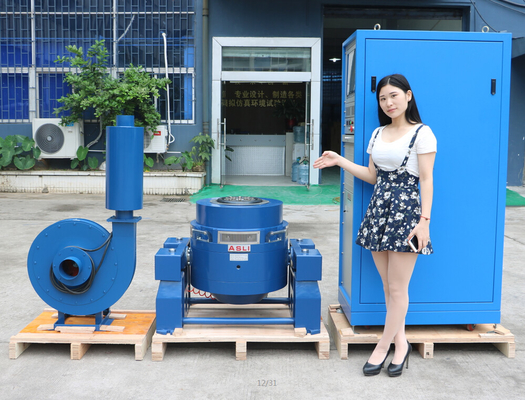

Тип высокочастотный шейкер электродинамики вибрации для синусоидального испытания на вибропрочность
Product Details
| Отсутствие силы: | 3000N | Скорость: | 10,6 м/с |
|---|---|---|---|
| Направление вибрации: | Вертикальное | Ускорение: | 100 г |
| Частота: | 3 ~ 3500 Гц | Мощность: | 380в 3-фазная |
| Перемещение: | 25 мм | Испытание: | Синусоидальный |
| Выделить |
Высокочастотный шейкер 1.6m/s вибрации,Высокочастотный шейкер 3500hz вибрации,Синусоидальный резонансный вибратор испытания на вибропрочность |
||
Product Description
Скачать PDF ES-3A Вибрационный тестер (техническая документация)
Мы являемся производителем электродинамических вибрационных испытательных установок высокой частоты и установок для испытаний на вибрационную усталость высокой частоты. Наше оборудование использует передовые современные технологии, включая двухмагнитную схему, самогенерирующиеся кольца действия каркаса, воздушную опору, роликовые подшипники и линейные направляющие, а также изоляцию цапфы.
Эти системы могут выполнять трехмерные синусоидальные вибрационные испытания по осям X, Y и Z, широкополосные случайные вибрационные испытания, а также классические импульсные испытания (полусинус, трапеция, пила) и испытания спектра отклика на удар. Эти продукты широко используются в оборонной, оружейной, авиационной, аэрокосмической, коммуникационной, электронной, электротехнической и бытовой промышленности.
| Модель | Номинальная сила синусоидальной вибрации (Н) | Номинальная сила случайной вибрации (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Хорошо спроектированный каркас динамического кольца с более высокой частотой резонанса по оси.
- Двухмагнитная схема с низким рассеянием магнитного потока, компактная конструкция и рациональная компоновка.
- Роликовые подшипники коромысла с прямой и импортной композитной жесткостью корпуса, обеспечивающие отличную грузоподъемность при эксцентричной нагрузке.
- Фундамент с изоляцией цапфы, предназначенный для виброизоляции, с удобной мобильной установкой.
- Передовая технология подвижной системы обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает охлаждающий эффект.
- Статическая и динамическая жесткость подшипникового баллона малы, что увеличивает грузоподъемность вибростола и улучшает низкочастотные характеристики.
- На небольшой нагрузочной скамье можно достичь более высокого ускорения и рабочей частоты, что повышает грузоподъемность и производительность всей скамьи машины.

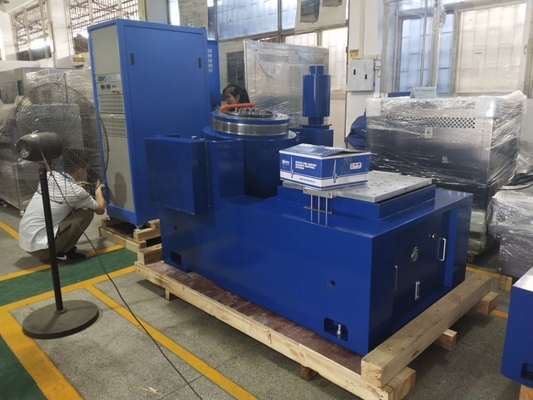

- Горизонтальная скамья и виброскамья представляют собой единое целое, с идеальной конструкцией и удобной установкой и регулировкой.
- Дорожка с постоянным давлением, V-образная, с возможностью сопротивления наклону и боковой нагрузке.
- Встроенный масляный насос, хорошая конструкция и простота эксплуатации.
| Модель | Размер скамьи (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6.6 |
| LT0303 | 300×300×26 | 5–1500 | 7.8 |
| LT0303 | 300×300×30 | 5–2000 | 9.0 |
| LT0404 | 400×400×22 | 5–1000 | 11.2 |
| LT0404 | 400×400×26 | 5–1400 | 13.2 |
| LT0404 | 400×400×30 | 5–2000 | 16.0 |
| LT0505 | 500×500×25 | 5–1000 | 19.3 |
| LT0505 | 500×500×30 | 5–1500 | 23.1 |
| LT0505 | 500×500×35 | 5–2000 | 27.0 |
| LT0606 | 600×600×25 | 5–1000 | 27.5 |
| LT0606 | 600×600×30 | 5–1200 | 33.0 |
| LT0606 | 600×600×40 | 5–2000 | 45 |
| LT0707 | 700×700×25 | 5–800 | 36.8 |
| LT0707 | 700×700×30 | 5–1000 | 44.2 |
| LT0707 | 700×700×35 | 5–1500 | 52 |
| LT0808 | 800×800×30 | 5–1000 | 57.7 |
| LT0808 | 800×800×40 | 5–1500 | 76.9 |
| LT0808 | 800×800×45 | 5–2000 | 86.5 |
| LT1010 | 1000×1000×30 | 5–1000 | 89.1 |
| LT1010 | 1000×1000×40 | 5–1300 | 118.8 |
| LT1010 | 1000×1000×50 | 5–1500 | 147 |
| LT1212 | 1200×1200×30 | 5–800 | 126 |
| LT1212 | 1200×1200×40 | 5–1100 | 168 |
| LT1212 | 1200×1200×50 | 5–1400 | 210 |
Вертикальная удлиненная скамья VT и соответствующие зажимы точно рассчитаны и тщательно спроектированы, чтобы обеспечить клиенту наилучшую производительность благодаря идеальной конструкции, высококачественному материалу и мастерству изготовления.
| Модель | Вес (кг) | Макс. частота (Гц) | Размер скамьи |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (круглая скамья) | 220 | 350 | Ø1200 |
Если у вас есть какие-либо вопросы относительно электродинамического вибрационного шейкера высокой частоты для синусоидальных вибрационных испытаний, пожалуйста, свяжитесь с нами.
