Высокочастотное промышленное испытательное оборудование вибрационного стола исполняет с MIL-STD 810F
Product Details
| синусная сила: | 20000n | Скорость: | 1,8 м/с |
|---|---|---|---|
| Направление вибрации: | Вертикальный и горизонтальный | Ускорение: | 100г |
| Частота: | 3 ~ 3000 Гц | Тестовый стандарт: | MIL-STD 810F |
| Смещение: | 51 мм | Приложение: | Автозапчасти |
| Выделить |
Промышленное испытательное оборудование вибрационного стола,Испытательное оборудование 3000hz вибрационного стола,вибрационный стол 1.8m/s |
||
Product Description

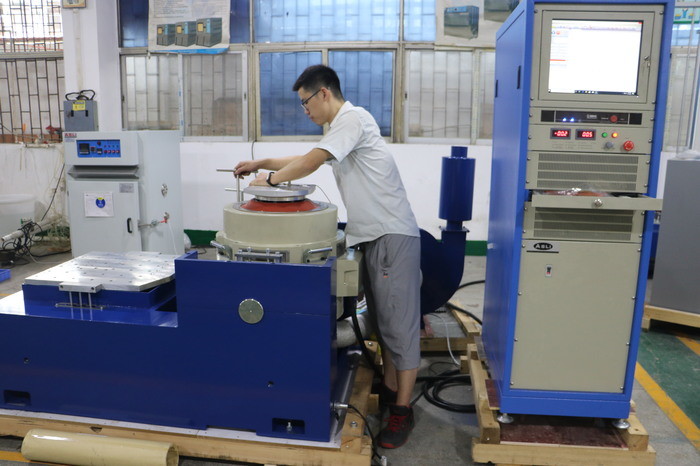

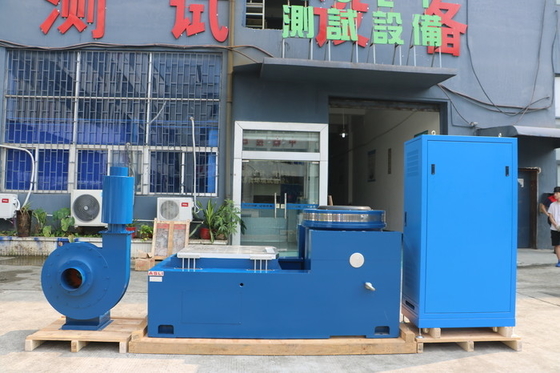

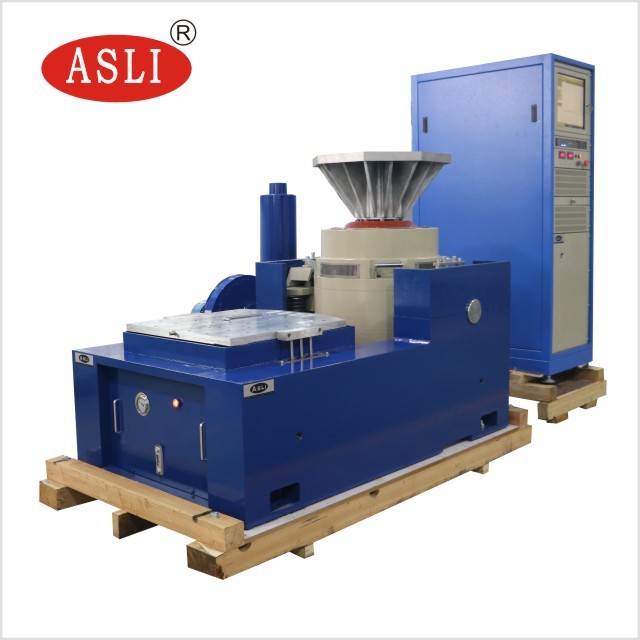

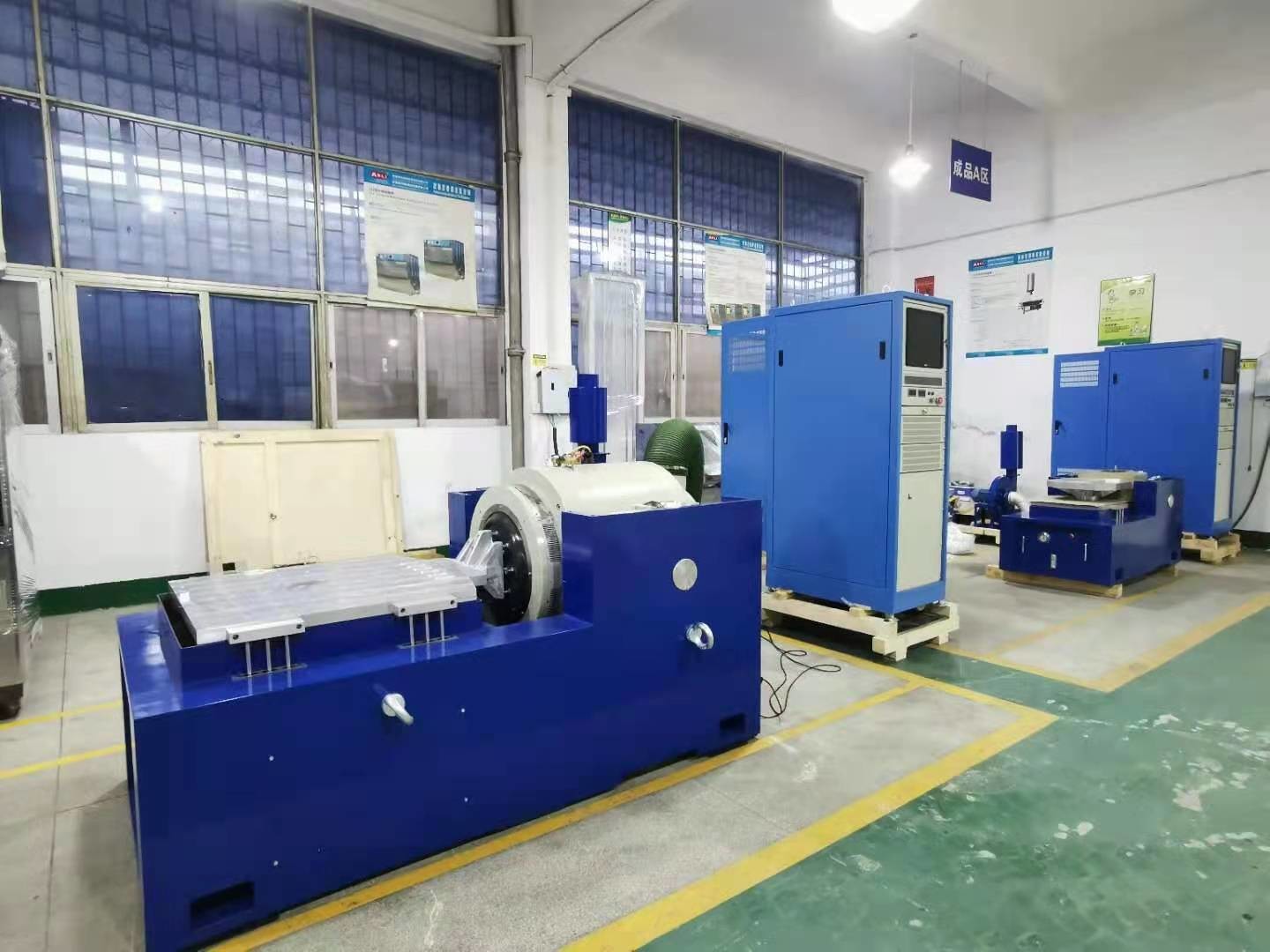

Мы являемся производителем электродинамических высокочастотных вибрационных испытательных стендов / высокочастотных вибрационных усталостных испытательных стендов. Наше оборудование использует передовые современные технологии, включая двухмагнитную схему, самогенерирующиеся кольца действия каркаса, воздушную опору, роликовые подшипники и линейные направляющие, а также изоляцию цапфы. Эти системы могут выполнять синусоидальные вибрационные испытания по трем осям X, Y и Z, широкополосные случайные вибрационные испытания, а также классические импульсные испытания (полусинус, трапеция, пила) и испытания спектра отклика на удар.
Эти продукты широко используются в оборонной, оружейной, авиационной, аэрокосмической, коммуникационной, электронной, электротехнической и бытовой промышленности.
- Хорошо спроектированный каркас динамического кольца с более высокой резонансной частотой по оси.
- Двухмагнитная схема с низким рассеянием магнитного потока, компактная и рациональная конструкция.
- Роликовые подшипники коромысла с прямой и ориентированной на импорт композитной жесткостью корпуса, обеспечивающие отличную грузоподъемность при эксцентричной нагрузке.
- Изолированный фундамент цапфы, предназначенный для использования в гормонах, с удобной мобильной установкой.
- Передовая система перемещения обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника малого баллона повышает грузоподъемность вибростенда и улучшает низкочастотные характеристики.
| Модель | Номинальная сила синусоидальной вибрации (Н) | Номинальная сила случайной вибрации (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- В пределах небольшой загрузочной скамьи достигается более высокое ускорение и рабочая частота, что повышает грузоподъемность и производительность всей скамьи.

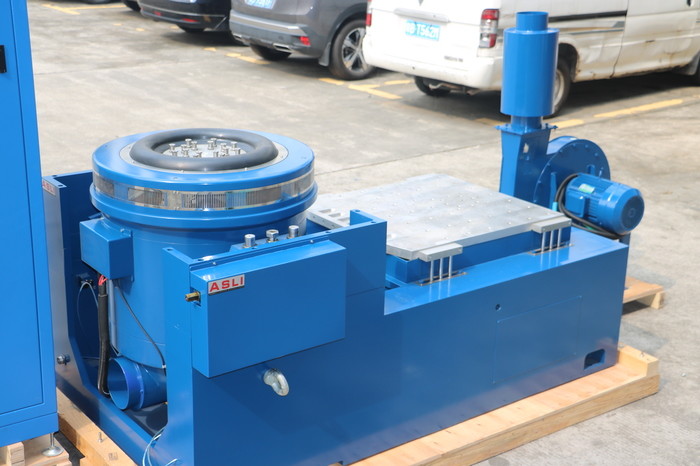

- Горизонтальная скамья и вибрационная скамья представляют собой единый тип с идеальной структурой, что обеспечивает удобство установки и регулировки.
- Статический опорный рельс, V-образный, с возможностью сопротивления наклону и смещенной нагрузке.
- Встроенный масляный насос с хорошей конструкцией и простым управлением.
| Модель | Размер скамьи (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Вертикальный удлиненный стенд VT и соответствующие зажимы точно рассчитаны и тщательно спроектированы, чтобы обеспечить клиенту наилучшую производительность благодаря идеальной конструкции, высококачественному материалу и мастерству изготовления.
| Модель | Вес (кг) | Макс. частота (Гц) | Размер скамьи |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Круглая скамья) | 220 | 350 | Ø1200 |
Если у вас есть какие-либо вопросы о высокочастотном промышленном вибрационном испытательном оборудовании, соответствующем MIL-STD 810F, пожалуйста, свяжитесь с нами.
