Таблица испытания на вибропрочность 3 осей электродинамическая высокочастотная для автомобильной промышленности
Product Details
| синусоидальная сила: | 10000Н | Скорость: | 1,8 м/с |
|---|---|---|---|
| Смещение: | 51 мм | Частота: | 3~3000 Гц |
| загрузка: | 270 кг | направление вибрации: | 3 оси |
| арматура: | 240 мм | ||
| Выделить |
Таблица испытания на вибропрочность автомобильной промышленности,Таблица испытания на вибропрочность 3000HZ,Вибрационный стол оси 10KN 3 |
||
Product Description

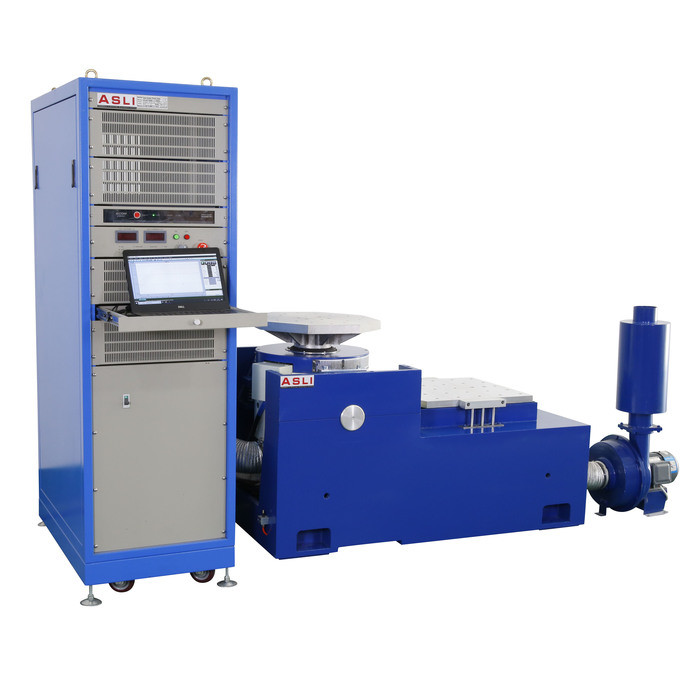

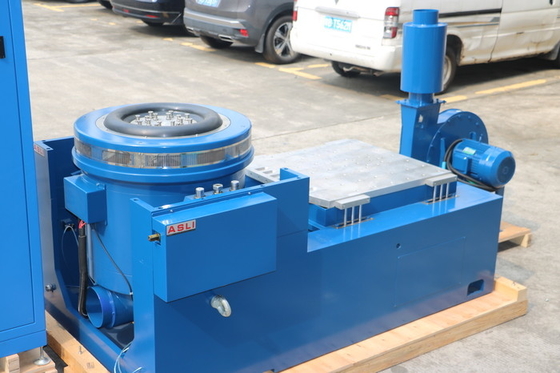

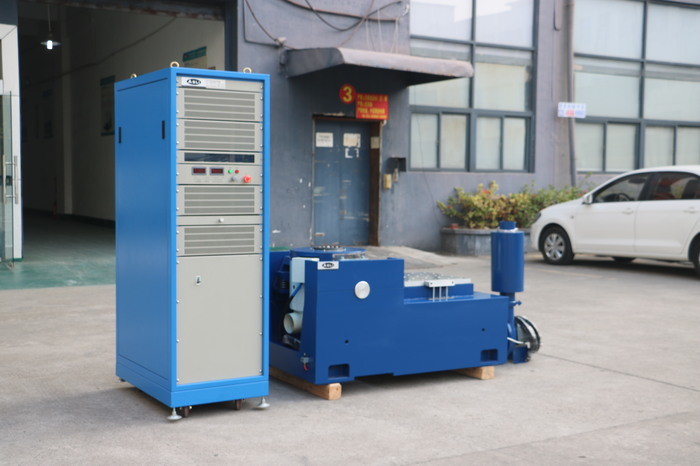

Высокочастотный вибрационный шейкер использует передовые современные технологии, включая двухмагнитную схему, самогенерирующиеся кольца действия скелета, воздушную поддержку, роликовые подшипники и линейные направляющие, а также изоляцию цапфы. Он способен выполнять трехмерные синусоидальные вибрационные испытания по осям X, Y и Z, широкополосные случайные вибрационные испытания, а также классические (полусинус) импульсные испытания и испытания на спектр отклика удара. Широко используется в оборонной промышленности, производстве оружия, авиации, космонавтики, связи, электронике, электроприборах и бытовой технике.
- Номинальное усилие: Синусоидальное усилие 10000 Н; случайное усилие 10000 Н; ударное усилие 20000 Н
- Диапазон частот: 3 Гц - 3000 Гц; фиксированная частота, прямой и обратный развертка, синус, случайная, удар
- Режим развертки частоты: Линейный, логарифмический, прямой и обратный развертка, фиксированная частота
- Количество разверток частоты: 1 - 32767
- Время развертки частоты: Фиксированная частота / одиночная 1–3600 мин; кривые развертки частоты могут отображаться
- Макс. ускорение: 1000 м/с² (без нагрузки)
- Макс. скорость: 1,8 м/с
- Макс. смещение: 51 мм p-p (без нагрузки), двойной пик
- Импульсное смещение: 51 мм
- Вес подвижной катушки: 14 кг
- Вибрационная волна: Синус, случайная, удар
- Диаметр подвижной катушки: Ø240 мм
- Размеры вибрационной системы: Ш1060 × В750 × Г845 мм
- Вес вибрационной системы: 960 кг
- Включенные аксессуары: Вертикальный экспандер 600 мм × 600 мм и горизонтальный скользящий стол 600 мм × 600 мм
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (p-p) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
Контроллер вибрации — это новейшая разработка нашей компании, использующая передовую международную распределенную системную архитектуру. Его ядром является новейший высокоскоростной 32-битный процессор с плавающей запятой серии TMS320 от TI. Отчеты об испытаниях автоматически генерируются в формате Word. Во время или после испытаний отчет может быть отредактирован, а затем сгенерирован автоматически или вручную.
- Вибрационный генератор — 1 комплект
- Контроллер вибрации — 1 комплект
- Камера связи — 1 комплект
- Усилитель мощности DA-10 — 1 комплект
- Источник возбуждения — 1 шт.
- Программное обеспечение драйвера — 1 комплект
- Система охлаждения — 1 комплект
- Промышленный компьютер — 1 комплект
- Цветной принтер — 1 комплект (опционально)
- Датчик ускорения (включая выходную линию) — 1 шт.
- Вибрационный крепеж — 1 комплект (опционально, в зависимости от образца испытания)
- Хорошо спроектированный скелет динамического кольца с более высокой резонансной частотой по оси.
- Двухмагнитная схема с низким рассеянием магнитного потока, компактная и рациональная конструкция.
- Роликовые подшипники коромысла с прямой и ориентированной на импорт жесткостью композитного корпуса, обеспечивающие грузоподъемность при эксцентричной нагрузке.
- Изолирующий фундамент цапфы, предназначенный для использования в гормонах, с удобной мобильной установкой.
- Передовая система перемещения обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника малого баллона повышает несущую способность вибрационного стола и улучшает низкочастотные характеристики.
Скачать: Оборудование для вибрационных испытаний ES-10 (PDF)
Если у вас есть какие-либо вопросы или потребности, касающиеся 3-осевого электродинамического высокочастотного вибрационного испытательного стола для автомобильной промышленности, пожалуйста, не стесняйтесь отправлять свой запрос.
