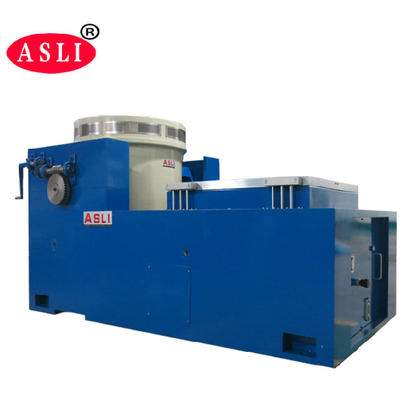

Электромагнитная высокочастотная горизонтальная и вертикальная вибрационная испытательная машина
Применение:
Мы являемся производителем высокочастотных вибрации тестера, высокочастотные вибрации тест машины серии продуктов, принятых "двойной магнитной схемы структуры"," самогенерируемые круги действия скелета ", "Воздушная поддержка" и "подшипники ролика и линейное направление", "изоляция трюниона" передовые современные технологии и специальные технологии могут быть завершены в X,Y,Z испытание синусоидных вибраций в трехосе и испытания случайных широкополосных вибрацийЭти продукты широко используются в национальной обороне, вооружениях, авиации, аэрокосмической,коммуникации, электроника, электрические приборы, связи, бытовые приборы и другие области.
Электромагнитная высокочастотная горизонтальная и вертикальная вибрационная испытательная машина Особенности:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Технические параметры таблицы вертикальных вибраций:
| Модель | Масса (кг) | Максимальная частота (хц) | Размер скамейки |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300х300 |
| VT0404 | 22 | 1500 | 400х400 |
| VT0505 | 30 | 500 | 500х500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (круглая скамейка) | 220 | 350 | Φ1200 |
Краткое представление о фабрике ASLi:
Мы являемся производителем оборудования для испытаний с длинной историей, за последние 25 лет мы занимались имитацией оборудования для испытаний окружающей среды и машины для испытаний механических вибраций и ударов.Вибрационный шейкер стол отвечает стандартам ISTA выполнять случайный ударный тестявляется нашей звездной продукцией, и мы получили сертификацию CE для этой машины.
Любые сомнения или потребности вЭлектромагнитный высокочастотный горизонтальный и вертикальный вибрационный тест, пожалуйста, не стесняйтесь сообщать мне.
