ES-3A вибрационный испытатель.pdf
Цифровой импульсный блок питания
Система использует цифровой импульсный блок питания с синусоидальной широтно-импульсной модуляцией. Принцип работы заключается в следующем: используя высокочастотные коммутационные возможности IGBT FET, низковольтный сигнал, поступающий от контроллера, усиливается цифровой схемой и восстанавливается до исходного сигнала, а затем подается на подвижную катушку вибростенда для приведения в действие электрической вибрации. Тайваньский механизм.
Основные компоненты интеллектуального высоковольтного усилителя мощности: переднее управление, модуль усилителя мощности, схема защиты, блок питания и электрический шкаф. Система использует высокое напряжение и малый ток на выходе, что снижает потери мощности при передаче и обеспечивает эффективное и разумное согласование импедансов.

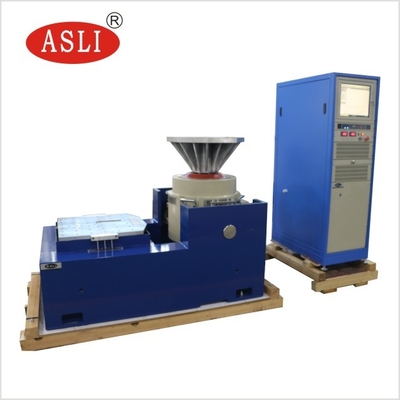

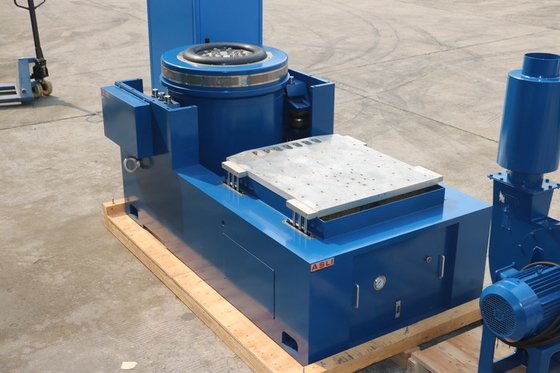

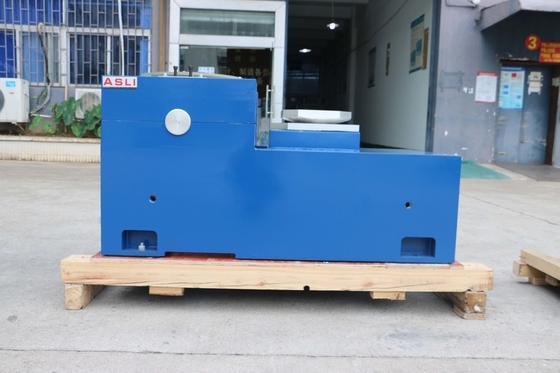

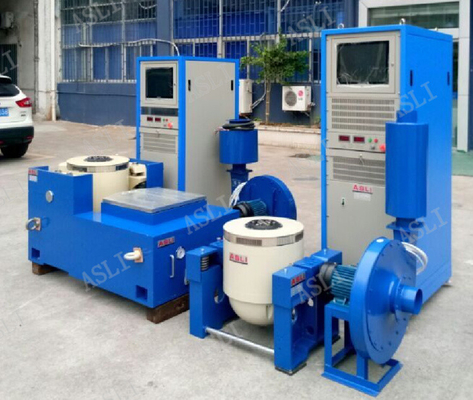

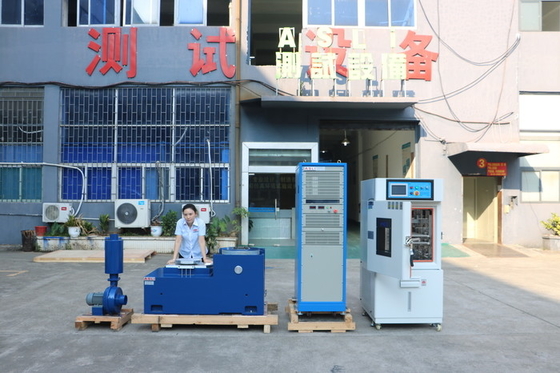

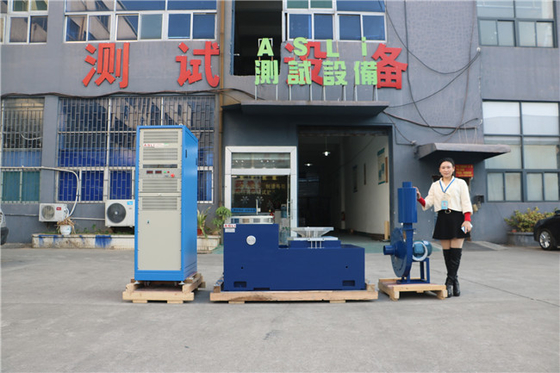

Параметры высокоточного вибрационного шейкера:
| Синусоидальное усилие | 300 кгс |
| Случайное усилие | 300 кгс среднеквадратичное значение |
| Ударное усилие | 600 кгс |
| Диапазон частот | 5~2800 Гц |
| Непрерывное смещение | 25,4 мм |
| Максимальная скорость | 1,8 м/с |
| Импульсный усилитель мощности | |
| Выход усилителя | 3,5 кВА |
| Соотношение сигнал/шум | >65 дБ |
| Промежуточное усиление | ≥80 |
| Общие гармонические искажения(при номинальной выходной мощности) | Менее 0,5% при DC (0,1 Гц) до 500 Гц; менее 1,0% при 500 Гц до 5000 Гц |
| Частотная характеристика усилителя мощностиDC (0,1 Гц) до 4500 Гц: ±3 дБ; | Среднее время между отказами (MTBF) |
| >35 000 часовВертикальная расширенная столешница | Размер стола |
| 600 мм × 600 мм | |
| Верхний предел рабочей частоты | Синус 2200 Гц, случайный режим 3500 Гц |
| Противовес30 кг | Материал столешницы |
| Алюминиевый сплав | Вибрационный контроллер |
| Операционная система | Windows 7 |
| Интерфейс управления | |
| Китайский и английский интерфейс | Функции программного обеспечения |
| Синус, случайный режим, классический удар, поиск резонанса и удержание | Особенности: |
| 1. Хорошо спроектированный динамический кольцевой каркас с более высокой частотой осевого резонанса. | 2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная конструкция. |
3. Роликовые подшипники коромысла, прямолинейная и импортная композитная жесткость корпуса, грузоподъемность при эксцентричной нагрузке.
4. Основание с опорой для изоляции, предназначенное для использования с гормонами, удобная установка и перемещение.
5. Передовая технология перемещения вокруг системы для обеспечения высокой надежности динамического кольца.
6. Новая конструкция воздуховода и улучшенный эффект охлаждения.
7. Статическая жесткость, динамическая жесткость подшипника с малым шаром, повышение грузоподъемности вибростенда, улучшение низкочастотных характеристик.
Пожалуйста, не стесняйтесь обращаться ко мне, если у вас есть какие-либо сомнения или потребности относительно
Высокоточная лабораторная универсальная низкочастотная вибрационная испытательная машина IEC 68-2-6
