Описание Применение:
Высокочастотный электродинамический вибрационный тестер с функцией спектра реакции на удариспользуется в образовательной, исследовательской и лабораторной среде.Доптированная структура двойной магнитной схемы, самогенерируемые круги действия скелета, воздушная поддержка и роликовые подшипники и линейное руководство,Изоляция трюниона передовые современные технологии и специальные технологии, может быть выполнена в X,Y,Z трехосевых синусоидных вибрационных испытаний и широкополосных случайных вибрационных испытаний, которые должны быть завершены классическими (половина - синус, трапециозный,Стрельба зубной волны) тест на спектр импульса и реакции на ударЭти продукты широко используются в сфере национальной обороны, вооружений, авиации, аэрокосмической промышленности, связи, электроники, электрической техники, связи, бытовой техники и других областях.
| Модель: ES-30 | |
|---|---|
| Синусовая тяга | 3000 кгф |
| Случайная тяга | 3000 кгф |
| Нагрузка при ударе | 6000 кгф |
| Диапазон частот | 3 ~ 2800 Гц |
| Продолжение перемещения | 51 мм |
| Влияние перемещения | 51 мм |
| Максимальная скорость | 10,8 м/с |
| Максимальное ускорение | 981 м/с2 |
| Диаметр движущейся катушки | Φ450 мм |
| Позвольте эксцентричный момент | > 196N.m |
| Точка соединения нагрузки | 6 пионтов |
| Эквивалентная масса движущихся частей | 40 кг |
| Размер винта столешницы (стандарт) | M10 |
| направление вибрации | вертикальная + горизонтальная вибрация |
| Частота осевой изоляции | 3 Гц |
| Максимальная нагрузка | 500 кг |
| Утечка магнитного потока | < 1 мТ |
| Размеры (без упаковки) ((L×W×H) | 1000 мм × 550 мм × 850 мм |
| Таблица вибраций | 1300 кг |
Характеристики машины для испытания вибрации:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение несущей способности вибрационного стола, улучшение низкочастотных характеристик.
СоставИзмеритель высокочастотных электромагнитных вибраций:

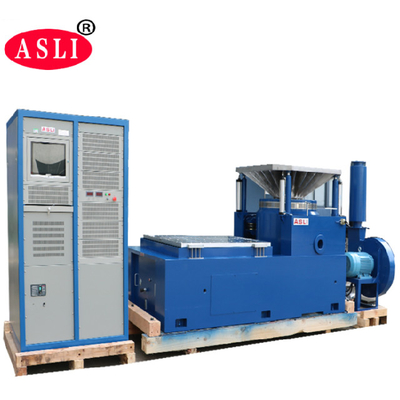

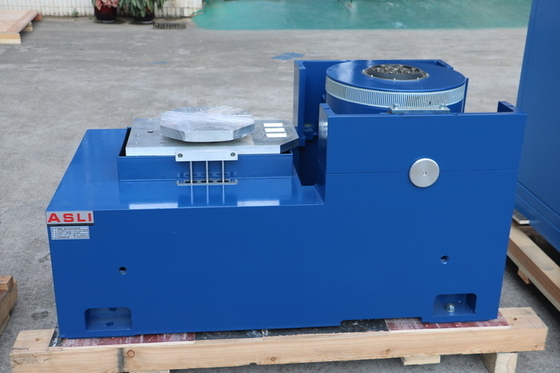

Вибрационная испытательная скамейка, усилитель мощности, охлаждающий вентилятор, сдвижной стол, вертикальный расширитель
