Стандарт встречи MIL-STD системы испытания на вибропрочность вибрации Vertical+Horizontal высокочастотный
Подробная информация о продукте
| сила вибрации: | 30кН | Приложение: | аккумулятор, автозапчасти |
|---|---|---|---|
| Стандарт испытаний: | Стандарт MIL-STD | Ускорение: | 100г |
| Тест: | синусоидальный, случайный, ударный | вход: | 1 канал |
| Смещение: | 100 мм | направление вибрации: | вертикальная+горизонтальная вибрация |
| Выделить |
Система испытания на вибропрочность MIL-STD стандартная,Высокочастотная система испытания на вибропрочность 30KN,Вертикальное горизонтальное испытательное оборудование испытания на вибропрочность |
||
Описание продукта
Эта передовая система испытаний на вибрацию имитирует реальные вибрационные среды в контролируемых лабораторных условиях, обеспечивая точную оценку прочности при ударе и эксплуатационной надежности в широком диапазоне применений испытаний на вибрацию.
Воспроизводя синусоидальные, случайные вибрации, поиск и выдержку резонанса, классический удар и моделирование дорожных условий, система обеспечивает необходимую поддержку для обеспечения качества продукции, а также для исследований и разработок новых продуктов.
Соответствующие стандарты: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и другие.
Загрузите техническое описание установки для испытаний на высокочастотные вибрации ES-30 (PDF)
| Модель | Номинальная сила синусоидальной вибрации (Н) | Номинальная сила случайной вибрации (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |

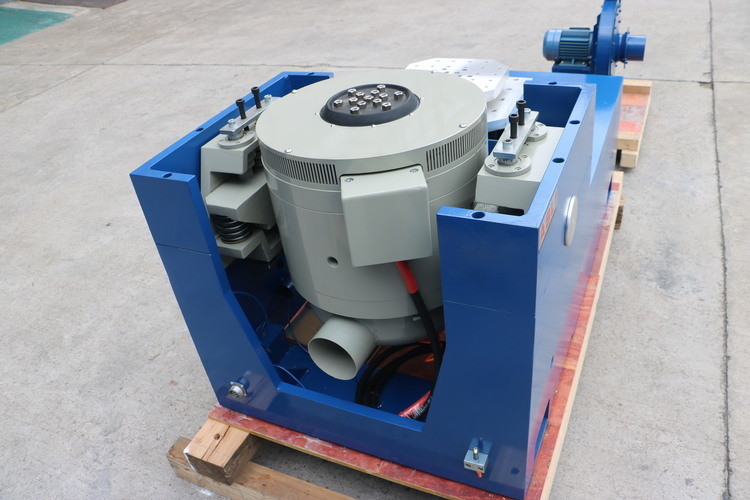

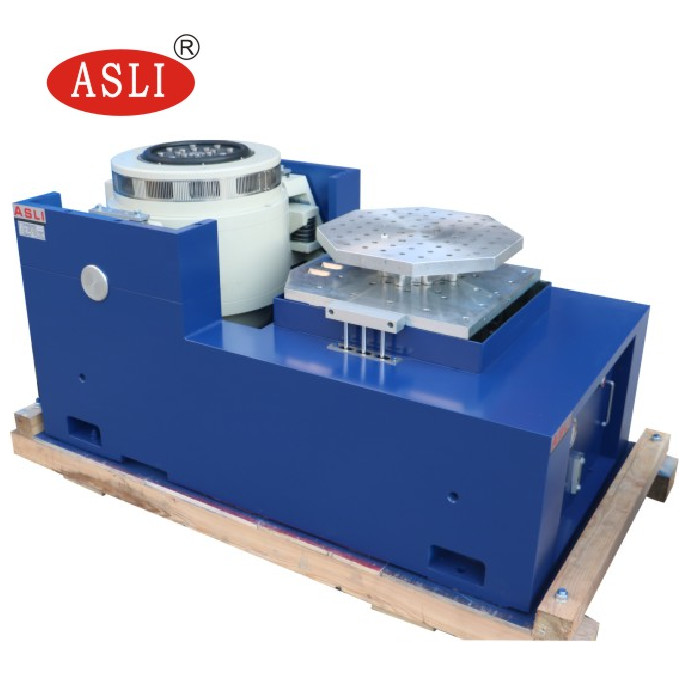

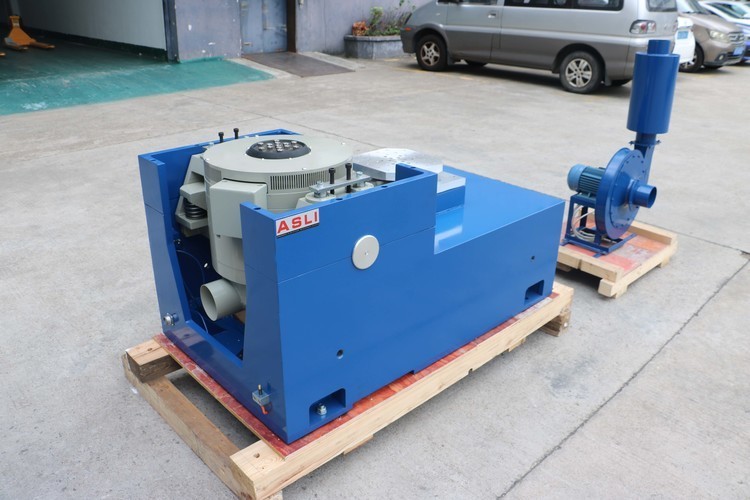

Система испытаний на высокочастотные вибрации по вертикали и горизонтали специально разработана для длительной эксплуатации. Вертикальный и горизонтальный режимы вибрации достигаются за счет установки виброустойчивого основания.
Стандартная платформа оснащена высокоэффективным устройством амортизации с воздушной подушкой, минимизирующим передачу вибрации на конструкцию здания. В большинстве случаев дополнительный фундамент не требуется.

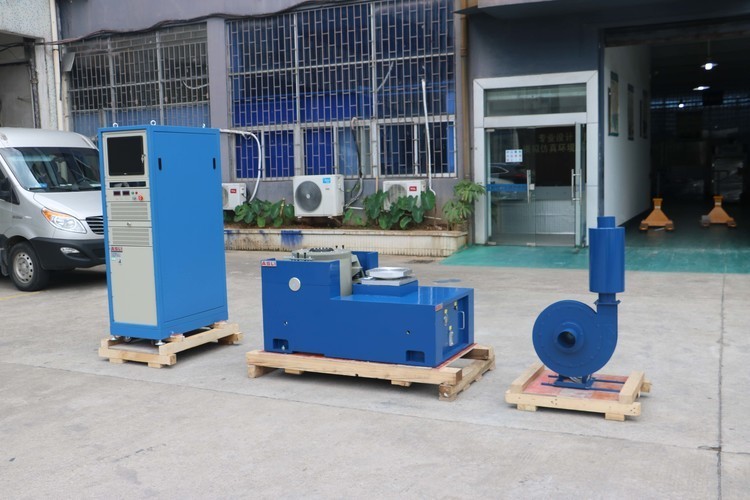

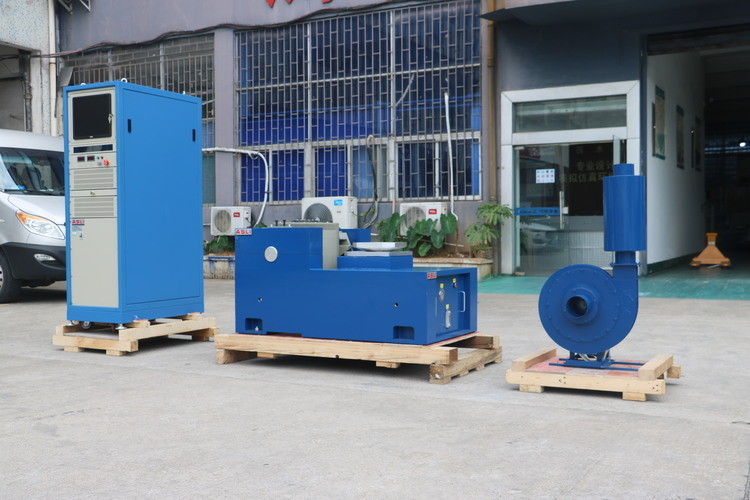

Комплексная система испытаний на вибрацию состоит из вибростенда, усилителя мощности и системы управления измерениями вибрации. Она разработана в соответствии с соответствующими национальными и международными стандартами, включая MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS и BS, и обеспечивает полную техническую поддержку для разработки протоколов контроля качества продукции.
- Технические консультации: руководство по методам испытаний, планирование лаборатории и рекомендации
- Выбор оборудования: схемы выбора и поддержка по часто задаваемым вопросам
- Разработка схемы испытаний продукции
- Коммуникация с клиентом и отчетность о ходе работ
- Техническое обучение: эксплуатация оборудования, ежедневное техническое обслуживание, диагностика распространенных неисправностей и их устранение
- Техническая поддержка: специализированные платные услуги в зависимости от требований заказчика
Для получения дополнительной информации о наших высокочастотных вибростендах, пожалуйста, отправьте нам ваш запрос. Мы будем рады помочь с вашими конкретными требованиями к испытаниям.
Основные характеристики продукта
Система испытаний на высокочастотную вертикальную и горизонтальную вибрацию соответствует стандартам MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS. Усилие 30 кН, ускорение 100 г, смещение 100 мм, синусоидальные/случайные/ударные испытания. Идеально подходит для аккумуляторов и автозапчастей. Изоляция подушек безопасности сводит к минимуму вибрацию здания, фундамент не требуется. Доступны пользовательские опции.
