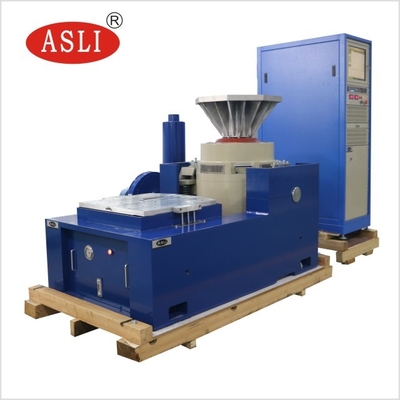

1000kg. Вертикаль f и горизонтальное оборудование для испытаний вибрационного стола для частей автомобиля
Product Details
| Отсутствие силы: | 6000N | Скорость: | 10,8 м/с |
|---|---|---|---|
| Перемещение: | 25 мм | Частота: | 3 ~ 3500 Гц |
| загрузка: | 180 кг | Ускорение: | 100 г |
| арматура: | 450 мм | Размер стола: | 500х500 мм |
| Выделить |
1000kg. Оборудование для испытаний вибрационного стола f,Электродинамическое оборудование для испытаний вибрационного стола,оборудование для испытаний вибрации 1.8m/s |
||
Product Description

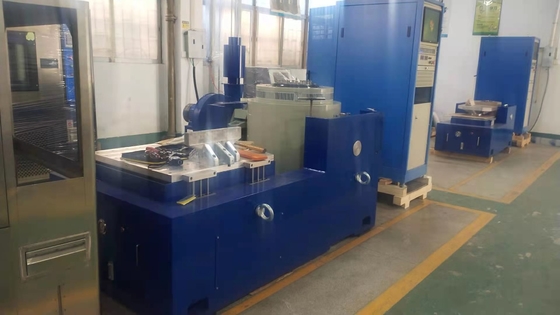

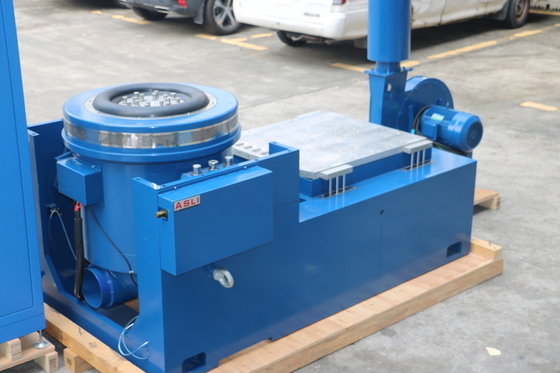

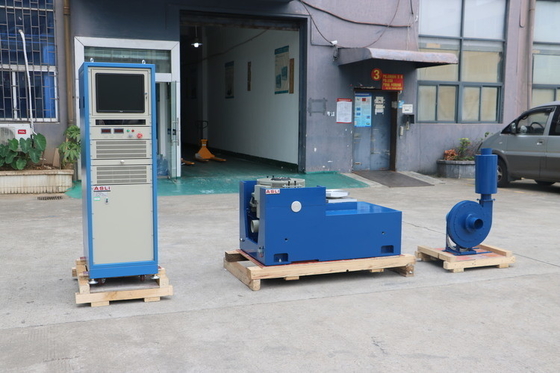

Оборудование для испытаний на вибрационном столе 1000 кгс по вертикали и горизонтали представляет собой электродинамическую виброустановочную систему, предназначенную для случайных, синусоидальных и ударных испытаний. Широко используется в оборонной, авиационной, аэрокосмической, коммуникационной, электронной, автомобильной промышленности и производстве бытовой техники.
Это оборудование разработано для раннего обнаружения неисправностей, имитации реальных условий эксплуатации и испытаний на прочность конструкций. Широкий спектр применения и надежные результаты испытаний делают его незаменимым инструментом для обеспечения качества и валидации продукции.
Система поддерживает функции синусоидальной волны, ЧМ, свипирования, программирования, умножения частоты, логарифмирования, максимального ускорения, амплитудной модуляции и временного управления. Обеспечивает полное управление с помощью компьютера с простыми режимами фиксированного ускорения и фиксированной амплитуды. Каждая единица проходит непрерывную безотказную работу в течение 3 месяцев, что гарантирует стабильную производительность и надежное качество.
| Пункт | Описание |
|---|---|
| Синусная сила | 10000 Н |
| Ударная сила | 20000 кН |
| Диапазон частот | 5~3000 Гц |
| Смещение | 51 мм |
| Макс. скорость | 1,8 м/с |
| Макс. ускорение | 981 м/с² (без нагрузки) |
| Диаметр якоря | 200 мм |
| Допустимый крутящий момент нагрузки | >300 Н•м |
| Эффективная масса якоря | 6 кг |
| Макс. грузоподъемность | 100 кг |
| Магнитное рассеяние | ≤1 мТл |
| Частота осевой виброизоляции | <3 Гц |
| Крепление груза | 16 вставных гаек M8 из нержавеющей стали |
| Размеры (Д×Ш×В) | 850 × 665 × 760 мм |
| Примерный вес | 990 кг |
В следующей таблице представлены доступные модели вибростенда для испытаний автомобильных аккумуляторов по стандартам EN50604 / IEC62133 / UN38.3, подходящие для лабораторных испытаний.
| Модель | Номинальная синусная сила (Н) | Номинальная случайная сила (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
- Хорошо спроектированный динамический кольцевой каркас с более высокой частотой осевого резонанса.
- Двухмагнитная схема обеспечивает низкое рассеяние магнитного потока, компактную конструкцию и рациональную компоновку.
- Подшипники качения коромысла с прямолинейной и ориентированной на импорт жесткостью композитного корпуса для превосходной грузоподъемности при эксцентричной нагрузке.
- Изолирующий фундамент поворотного устройства, предназначенный для гормонального использования, обеспечивающий удобную мобильную установку.
- Передовая технология в подвижной системе обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает охлаждающий эффект.
- Статическая и динамическая жесткость подшипника малого баллона повышает несущую способность вибростола и улучшает низкочастотные характеристики.
