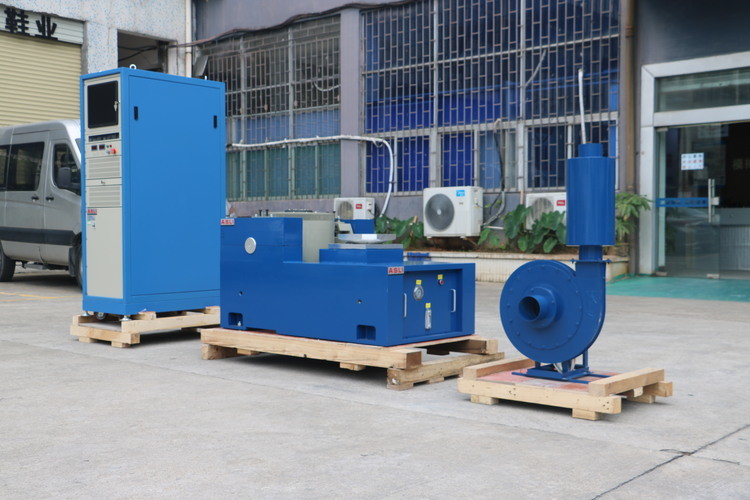

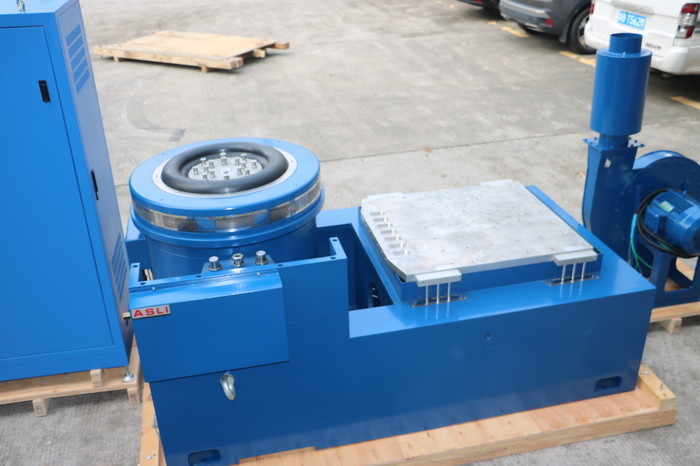

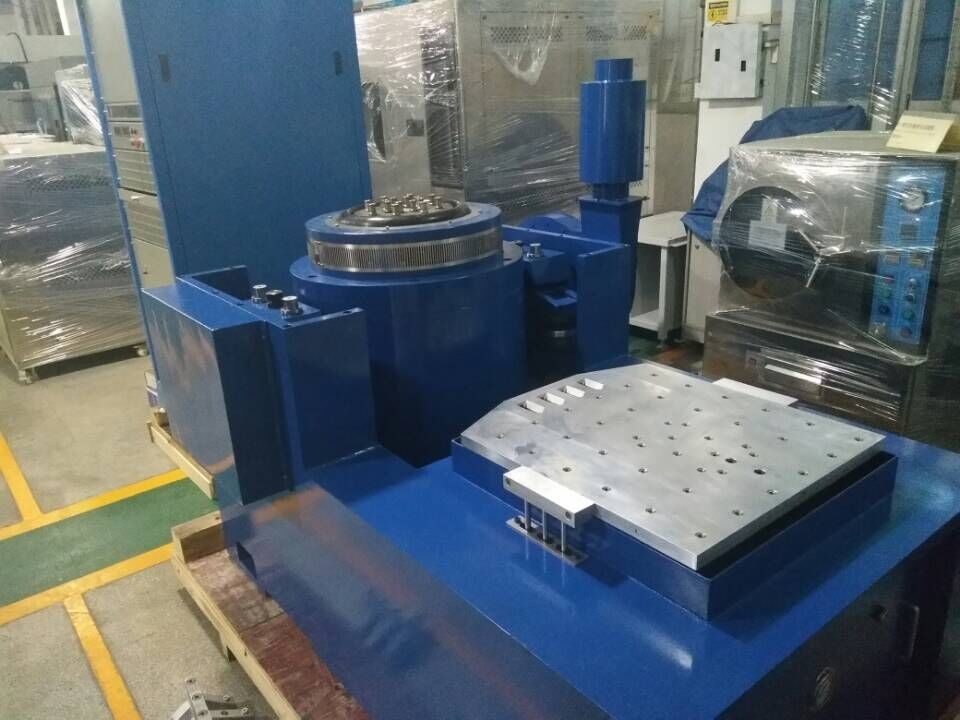

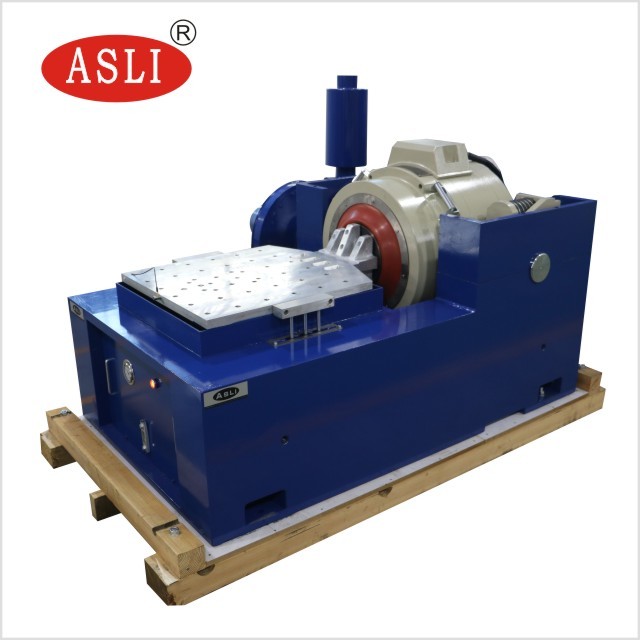

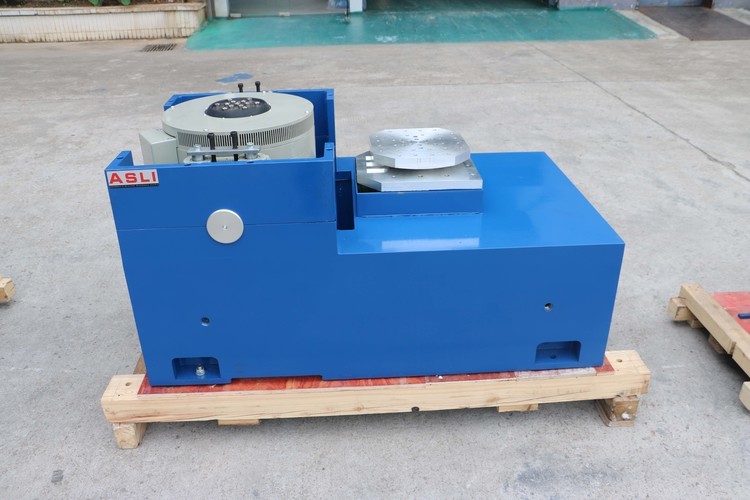

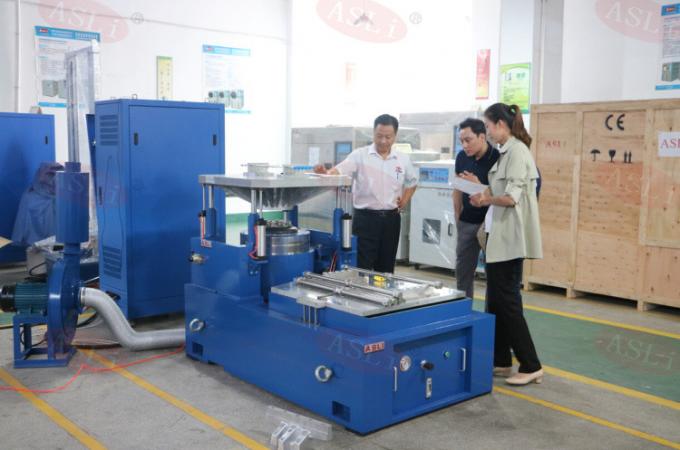

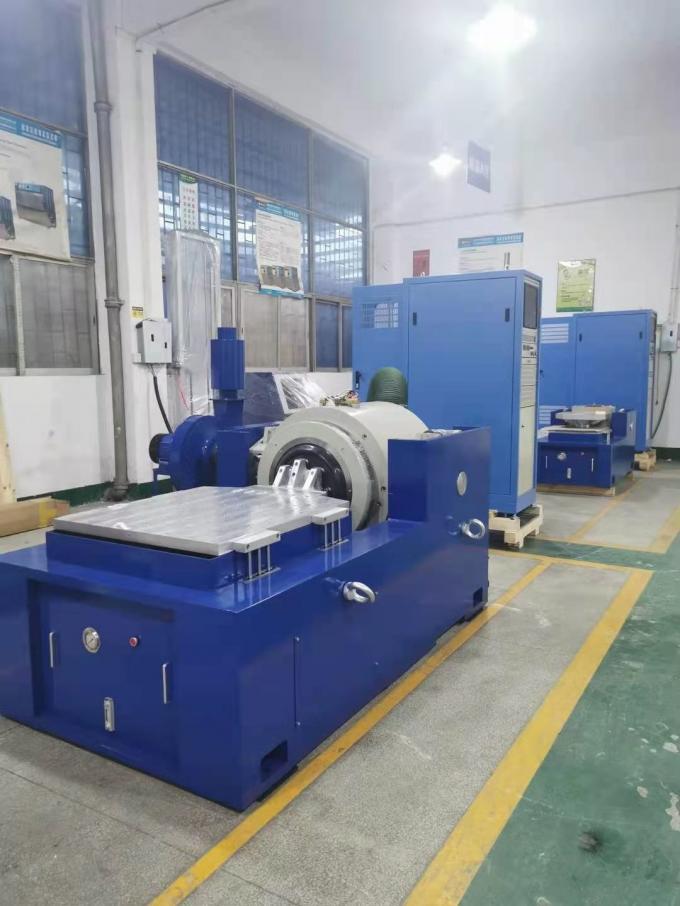

Электронный вибростенд IEC62133 соответствует стандарту Ista для литиевых батарей
Цифровой импульсный усилитель мощности
В системе используется цифровой усилитель мощности с широтно-импульсной модуляцией синусоидального сигнала. Принцип работы: используя высокочастотную коммутационную способность IGBT FET, сигнал низкого напряжения, введенный контроллером, усиливается цифровой схемой и восстанавливается до исходного сигнала, а затем выводится на подвижную катушку вибростола для обеспечения электрической вибрации. Тайваньское движение.
Основные компоненты интеллектуального высоковольтного усилителя мощности: переднее управление, модуль усилителя мощности, схема защиты, часть питания и электрический шкаф. Система использует высокое напряжение и малый ток на выходе, что снижает потери мощности при передаче и обеспечивает эффективное и разумное согласование импеданса.
Параметры:
| Синусоидальное усилие | 300 кгс |
| Случайное усилие | 300 кгс (среднеквадратичное значение) |
| Ударное усилие | 600 кгс |
| Диапазон частот | 5~2800 Гц |
| Непрерывное смещение | 25,4 мм |
| Максимальная скорость | 1,8 м/с |
| Импульсный усилитель мощности | |
| Выход усилителя | 3,5 кВА |
| Отношение сигнал/шум | >65 дБ |
| Усиление ПЧ | ≥80 |
| Общие гармонические искажения(при номинальной выходной мощности) | Менее 0,5% при постоянном токе (0,1 Гц) до 500 Гц; менее 1,0% при 500 Гц до 5000 Гц |
| Усилитель мощностиЧастотная характеристика | Постоянный ток (0,1 Гц) до 4500 Гц: ±3 дБ; |
| Среднее время междуотказами (MTBF) | >35 000 часов |
| Верхняя расширительная столешница | |
| Размер стола | 600 мм × 600 мм |
| Верхний пределрабочей частоты | Синус 2200 Гц, случайный 3500 Гц |
| Противовес | 30 кг |
| Материал столешницы | Алюминиевый сплав |
| Вибрационный контроллер | |
| Операционная система | Windows 7 |
| Интерфейс управления | Китайский и английский интерфейс |
| Функция программного обеспечения | Синус, случайный, классический удар, резонансный поиск и резидент |
Особенности:
1. Хорошо спроектированный динамический каркас, с более высокой осевой резонансной частотой.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная структура и рациональность.
3. Роликовые подшипники качающегося стержня прямого и импортного ориентированного композитного корпуса жесткости ориентации, эксцентриковая несущая способность.
4. Опорный фундамент с цапфой, предназначенный для использования гормонов, удобство установки.
5. Передовая технология перемещения по системе для обеспечения высокой надежности динамического круга.
6. Новый дизайн воздуховода и улучшение эффекта охлаждения.
7. Статическая жесткость, динамическая жесткость подшипника малого шара, повышение несущей способности вибростола, улучшение низкочастотных характеристик.
Пожалуйста, свяжитесь со мной, если у вас есть какие-либо сомнения или потребности относительно Электронный вибростенд IEC62133 соответствует стандарту Ista для литиевых батарей
