Электродинамическая встреча DO-160G RTCA-160G ISTA 3A Stardard шейкера вибрации
Подробная информация о продукте
| синусоидальная сила: | 50000N | Скорость: | 2,0 м/с |
|---|---|---|---|
| Смещение: | 100 мм | Частота: | 1 ~ 3500 Гц |
| Загрузка: | 750 кг | Ускорение: | 100г |
| арматура: | 450 мм | Стандарт испытаний: | DO-160G, RTCA-160G, ISTA 3A |
| Размер стола: | 800х800мм | Приложение: | светодиоды, автозапчасти |
| Выделить |
электродинамический шейкер вибрации 50000N,Шейкер вибрации СИД электродинамический,Испытательное оборудование вибрационного стола RTCA-160G |
||
Описание продукта
Загрузка: Испытательный стенд для высокочастоционных вибраций ES-30 (PDF)

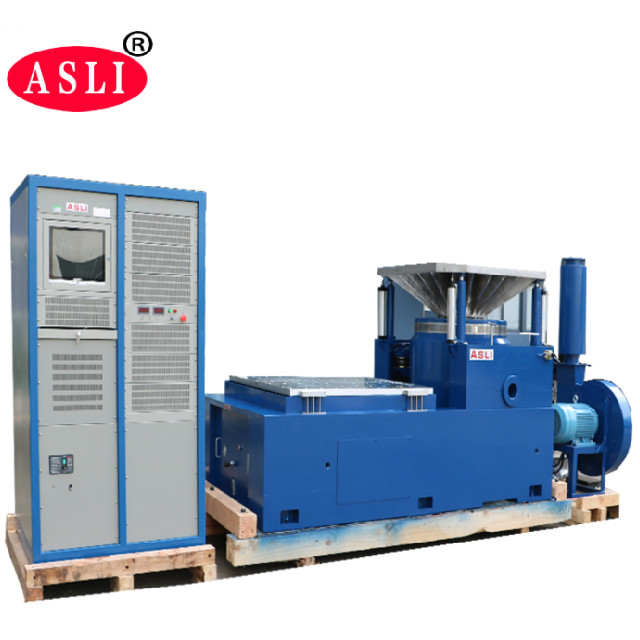

Система электродинамического вибрационного шейкера с функциями случайной, синусоидальной вибрации и ударных испытаний соответствует стандартам DO-160G, RTCA-160G и ISTA 3A. Широко используется в оборонной, авиационной, аэрокосмической, коммуникационной, электронной, автомобильной, бытовой технике и других отраслях промышленности. Это оборудование предназначено для выявления ранних неисправностей, моделирования реальных условий эксплуатации и проведения испытаний на прочность конструкции. Широкий диапазон применения, выдающаяся эффективность испытаний и надежная производительность делают его незаменимым инструментом для вибрационных испытаний.
Система поддерживает функции синусоидальной волны, ЧМ, свипирования, программируемые, умножитель частоты, логарифм, максимальное ускорение, амплитудную модуляцию и временное управление. Она оснащена полным компьютерным управлением с простыми режимами фиксированного ускорения и фиксированной амплитуды. Оборудование прошло испытания на непрерывную безотказную работу в течение 3 месяцев, что гарантирует стабильную производительность и надежное качество.
| Пиковая синусоидальная (Pk) | Пиковая сила 5000 кгс (50 кН) |
|---|---|
| Случайная (RMS) | Среднеквадратичная сила 5000 кгс (50 кН) |
| Удар (Pk) | Пиковая сила 10000 кгс (100 кН) при 6 мс |
| Рабочая частота | 1 – 2500 Гц |
| Максимальное смещение (от пика до пика) | 100 мм (4 дюйма), 76 мм (3 дюйма) непрерывно |
| Макс. скорость | 2 м/с |
| Макс. ускорение | Синус: 100 g (980 м/с²), Случайная: 62 g (600 м/с²) |
| Вертикальная нагрузка | 500 кг |
| Собственная частота подвески корпуса (ось тяги) | Менее 2,5 Гц |
| Диаметр якоря | Ø440 мм |
| Вес якоря | 59 кг |
| Основная резонансная частота (голый стол) | 2400 Гц (номинал) ± 5% |
| Точки крепления нагрузки (стандартные) | 16 вставок из нержавеющей стали M10 |
| Плотность рассеянного магнитного потока | < 10 гаусс |
| Размеры шейкера | 1670 мм Д × 1150 мм Г × 1300 мм В |
| Вес шейкера | Прибл. 4600 кг |
| Требования к сжатому воздуху | 0,6 МПа |
В следующей таблице перечислены дополнительные модели, доступные в серии электродинамических вибрационных шейкеров, включая выделенную модель ES-50. Эти системы подходят для испытаний автомобильных аккумуляторов в соответствии со стандартами EN50604, IEC62133 и UN38.3.
| Модель |
Смещение Синус Сила (Н) |
Смещение Случайная Сила (Н) |
Диапазон частот (Гц) Номинальное |
Смещение (м/с²) Номинальная |
Смещение (м/с) Номинальное |
Смещение Требуемый стандарт вибрационных испытаний Макс. |
Нагрузка (кг) Подвижная |
катушка (кг) Размер |
подвижной катушки (мм) ES-6 |
|---|---|---|---|---|---|---|---|---|---|
| 6000 | 3–3500 | 3–3500 | 1000 | 90 | 51 | 180 | 6,5 | Ø230 | ES-10 |
| 6000 | 3–3500 | 3–3500 | 1000 | 90 | 51 | 1000 | 12 | Ø230 | ES-10 |
| 10000 | 3–3000 | 3–3000 | 1000 | 90 | 51 | 1000 | 14 | Ø240 | ES-20 |
| 20000 | 3–3000 | 3–3000 | 1000 | 90 | 51 | 1000 | 30 | Ø320 | ES-30 |
| 30000 | 3–2800 | 3–2800 | 1000 | 90 | 51 | 1000 | 40 | Ø450 | Галерея продуктов |
| 40000 | 3–2800 | 3–2800 | 1000 | 90 | 51 | 1000 | 50 | Ø450 | Галерея продуктов |
| 50000 | 3–2700 | 3–2700 | 1000 | 90 | 51 | 1000 | 60 | Ø450 | Галерея продуктов |
| 60000 | 3–2700 | 3–2700 | 1000 | 90 | 51 | 1000 | 60 | Ø450 | Галерея продуктов |
| 100000 | 3–2500 | 3–2500 | 1000 | 90 | 51 | 1000 | 90 | Ø450 | Галерея продуктов |
- Двухмагнитная схема с низким рассеянием магнитного потока, компактной структурой и рациональной компоновкой.
- Подшипники качения коромысла с прямой и ориентированной на импорт жесткостью корпуса обеспечивают отличную грузоподъемность при эксцентричной нагрузке.
- Изолирующий фундамент поворотного устройства, предназначенный для виброизоляции, с удобной мобильной установкой.
- Передовая технология подвижной системы обеспечивает высокую надежность динамического круга.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника с малым эффектом воздушного шара повышает грузоподъемность подшипника вибростола и улучшает низкочастотные характеристики.
- Часто задаваемые вопросы:
В1: Что такое электродинамический вибрационный шейкер?
ОТВЕТ: Электродинамический вибрационный шейкер — это испытательная система, используемая для моделирования условий вибрации, которым продукты могут подвергаться во время транспортировки, эксплуатации или обслуживания. Он широко используется для испытаний на надежность, долговечность и квалификацию.
В2: Какие продукты можно тестировать?
ОТВЕТ: Он может использоваться для электронных компонентов, автомобильных деталей, аккумуляторов, аэрокосмических компонентов, электротехнических изделий, упаковки, коммуникационного оборудования и других продуктов, требующих вибрационных испытаний.
В3: Какие вибрационные испытания может выполнять шейкер?
ОТВЕТ: В зависимости от конфигурации системы он может выполнять синусоидальную вибрацию, случайную вибрацию, ударные испытания, поиск резонанса, частотное сканирование и другие программируемые вибрационные испытания.
В4: Какова максимальная частота испытаний?
ОТВЕТ: Максимальная частота зависит от модели и конфигурации. Доступны различные модели шейкеров для различных требований к частоте. Пожалуйста, укажите требуемый диапазон частот, чтобы мы могли рекомендовать подходящую модель.
В5: Как выбрать правильную модель шейкера?
ОТВЕТ: Основные факторы включают:
Максимальный вес образца
- Размеры образца
- Требуемое направление вибрации
- Диапазон частот
- Максимальное ускорение
- Смещение
- Требуемый стандарт вибрационных испытаний
- На основе этих параметров мы можем рекомендовать подходящую систему шейкера.
В6: Может ли шейкер выполнять как вертикальную, так и горизонтальную вибрацию?
ОТВЕТ: Да. В зависимости от конфигурации система может поставляться с вертикальной испытательной установкой, горизонтальной испытательной установкой или обеими.
В7: Может ли он выполнять испытания на случайную вибрацию?
ОТВЕТ: Да. Подходящий контроллер вибрации может быть сконфигурирован для испытаний на случайную вибрацию, включая тестовые профили на основе PSD.
В8: Может ли он выполнять ударные испытания?
ОТВЕТ: Да, при условии, что выбранная система шейкера имеет достаточную мощность, смещение и ускорение для требуемого профиля удара.
Электродинамический вибрационный шейкер предлагает несколько преимуществ для высокочастотных вибрационных испытаний:
Широкий диапазон частот: Подходит как для низкочастотных, так и для высокочастотных вибрационных испытаний, особенно для электронных и автомобильных компонентов.
- Высокая точность управления: Частота, ускорение, смещение, скорость и продолжительность испытаний могут быть точно контролированы.
- Быстрый отклик: Электродинамическая система привода быстро реагирует на управляющие сигналы, что делает ее подходящей для испытаний на свипирование вибрации.
- Стабильный выход вибрации: Замкнутое управление помогает поддерживать стабильные уровни вибрации на протяжении всего испытания.
- Программируемые испытания: Параметры испытаний, такие как диапазон частот, скорость сканирования, ускорение и количество циклов, могут быть запрограммированы автоматически.
- Подходит для высокочастотных испытаний: Особенно подходит для печатных плат/PCBA, автомобильной электроники, датчиков, разъемов, аккумуляторов и других электронных компонентов.
- Высокая автоматизация: Тестовые программы могут быть сохранены и выполнены автоматически, что повышает эффективность и повторяемость испытаний.
- Возможность комбинированных испытаний
Основные характеристики продукта
Электродинамический вибрационный вибратор с синусоидальной силой 50 кН, частотой 1–3500 Гц, ускорением 100 г, нагрузкой 750 кг, соответствует требованиям DO-160G, RTCA-160G, ISTA 3A. Прочный, эффективный, идеально подходит для тестирования светодиодов и автозапчастей.
