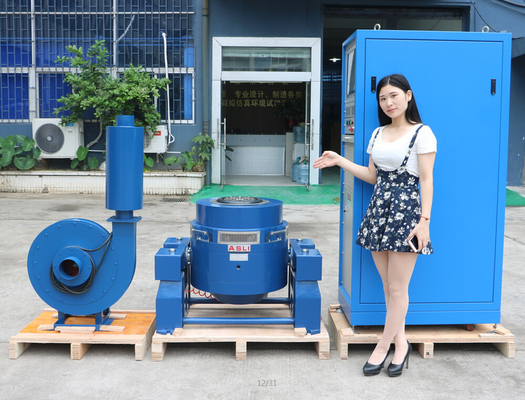

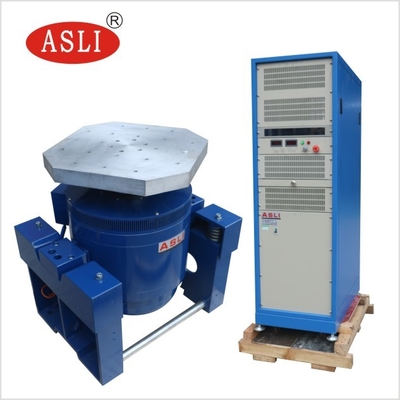

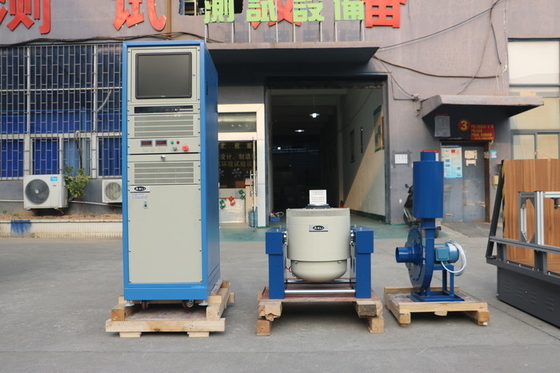

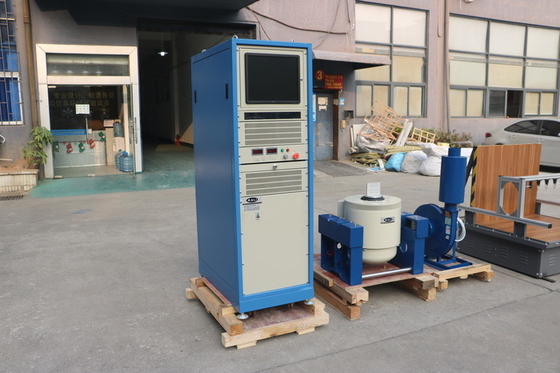

Компактный электродинамический вибростенд для печатных плат и других электронных изделий
Терминология, используемая в различных отраслях промышленности для вибрационных испытательных машин:
Применение:
Мы являемся производителем серии электродинамических высокочастотных вибростендов / высокочастотных усталостных вибростендов, использующих передовые современные технологии и специальные технологии, такие как «двухмагнитная схема», «самогенерирующиеся кольца скелетного действия», «воздушная поддержка» и «роликовые подшипники и линейные направляющие», «изоляция цапфы». Эти стенды могут выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z и широкополосные случайные вибрационные испытания, а также классические (полусинусоидальная, трапецеидальная, пилообразная) импульсные испытания и испытания на спектр отклика ударной волны. Данная продукция широко применяется в оборонной промышленности, производстве вооружений, авиации, космонавтики, связи, электронике, электротехнике, бытовой технике и других областях.
Технические параметры электродинамического высокочастотного вибростенда:
| Модель |
Номинальная синусоидальная сила (Н) |
Номинальная случайная сила (Н) |
Диапазон частот (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (пик-пик) мм |
Макс. нагрузка (кг) | подвижная катушка (кг) |
Размеры подвижной катушки (мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
Особенности высокочастотного вибростенда:
1. Продуманный каркас динамического кольца с более высокой осевой резонансной частотой.
2. Двухмагнитная схема, низкая утечка магнитного потока, компактная и рациональная конструкция.
3. Роликовые подшипники шатуна и композитный корпус с высокой жесткостью, ориентированный на импорт, грузоподъемность при эксцентричной нагрузке.
4. Изолированное основание цапфы, специально разработанное для использования, удобное в установке.
5. Передовая технология системы перемещения обеспечивает высокую надежность динамического кольца.
6. Новая конструкция воздуховода улучшает эффект охлаждения.
7. Статическая и динамическая жесткость подшипника с малым шаром увеличивает грузоподъемность вибростола, улучшает низкочастотные характеристики.

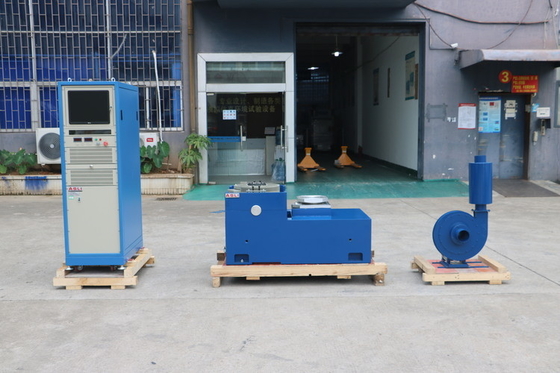

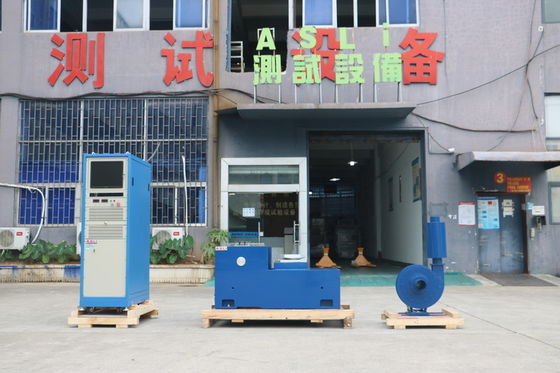

Особенности горизонтального стенда:
1. В пределах небольшой нагрузочной плиты достигается более высокое ускорение и рабочая частота, что повышает грузоподъемность и производительность всего станка.
2. Горизонтальный стенд и вибростенд представляют собой единое целое, с идеальной конструкцией, удобной для установки и регулировки.
3. Направляющие с преднатягом, V-образные, с возможностью сопротивления наклону и боковой нагрузке.
Встроенный масляный насос, хорошая конструкция и простота эксплуатации.
Технические параметры горизонтального расширителя:
| Модель | Размер плиты (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Особенности вертикального расширителя:
Вертикальный расширитель VT и соответствующие зажимы, точно рассчитанные, тщательно разработанные, чтобы гарантировать, что клиент получит наилучшую производительность благодаря идеальной конструкции, высококачественным материалам
и качеству изготовления.
Технические параметры вертикального расширителя:
| Модель | Вес (кг) | Макс. частота (Гц) | Размер плиты |
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (круглая плита) | 220 | 350 | Ø1200 |
Если у вас есть какие-либо вопросы, связанные сКомпактным электродинамическим вибростендом для печатных плат и других электронных изделий,пожалуйста, не стесняйтесь связаться со мной.
