Основные характеристики
* Воздушное охлаждение электродинамического вибратора
* Контроллер вибрации и усилитель мощности в одном корпусе
* Пиковое синусоидальное усилие 2400 ньютонов.
* Тестирование по 3 осям X, Y, Z
| Параметры электромагнитного вибратора: | ||||
| Максимальная сила синусоидального возбуждения | 5000 кгс пик | |||
| Максимальная сила случайной вибрации | 5000 кгс среднеквадратичное значение | |||
| Максимальная сила ударной вибрации | 10000 кгс пик | |||
| Диапазон частот | DC~4000 Гц | |||
| Максимальное смещение | 75 мм от пика до пика | |||
| Максимальная скорость | 1,8 м/с | |||
| Максимальное ускорение | 100G (980 м/с²) | |||
| Первая резонансная частота | 3500 Гц | |||
| Максимальная нагрузка | 750 кг | |||
| Диаметр подвижной катушки (диаметр рабочей поверхности) | Диаметр 450 мм | |||
| Масса подвижной катушки | 50 кг | |||
| Максимальная нагрузка | 750 кг | |||
| Резьба стола | 13 x M8 | |||
| Утечка магнитного потока | <10 гаусс | |||
| Размеры | 800 мм x 800 мм x 800 мм (вертикальная машина) | |||
| Вес | Около 1500 кг | |||
| Сервосистема | ||||
| Функции | Температура, атмосферное давление, смещение, перенапряжение, перегрузка по току, пониженное входное напряжение, внешняя неисправность, управляющее питание, логика, отсутствие равного входа. | |||
| Цифровой контроллер вибрации | ||||
| Аппаратная конфигурация | 2 входных канала, 1 входной канал | |||
| Управляющий компьютер | Промышленные компьютеры, жидкокристаллический дисплей (с клавиатурой/оптической мышью) | |||
| Программное обеспечение | Китайский/английский интерфейс, анализ во временной и частотной областях, источник сигнала, анализ частоты синусоидального развертки и т.д. WORD может автоматически генерировать отчеты об испытаниях, отображение сигналов и данных, хранение, настройка параметров испытаний и анализ функций. | |||
| Операционная система | Windows 2000/ XP | |||
| Акселерометр B&W |
частотный диапазон: 1-2000 Гц чувствительность: 50 мВ/г диапазон температур: -24 - 250℃ |
|||
| Электрические требования | ||||
| Источник питания | 3 фазы, 380 В/50 Гц | |||
Функции управления
* Синусоидальная вибрация на фиксированной частоте
* Развертка вибрации * Случайная вибрация
* Классический удар
Типичные области применения системы
* Экологические испытания
* Испытания на стрессовое кондиционирование
* Вибрационные испытания
Преимущества для пользователя
* Простая установка пользователем
* Пользовательский интерфейс: сенсорный ЖК-экран для локального режима и ПК с Windows (через Ethernet) для удаленного
режима;
* Локальный режим: быстрый запуск предварительно определенного теста, возможность хранения десятков спецификаций тестов;
* Удаленный режим: все операции системы, включая определение теста и сохранение спецификаций тестов на Mostar, управление тестом, просмотр данных теста и документацию.

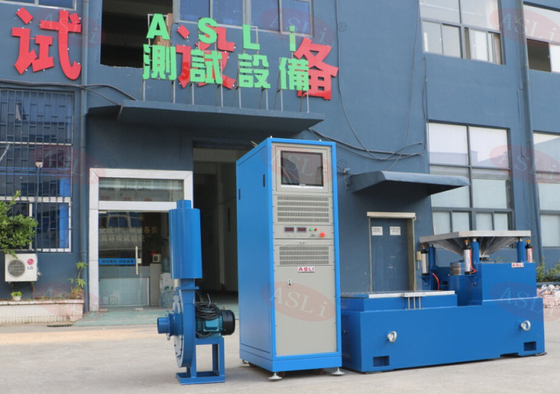

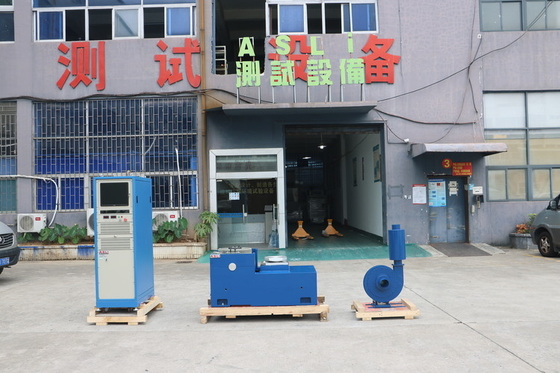

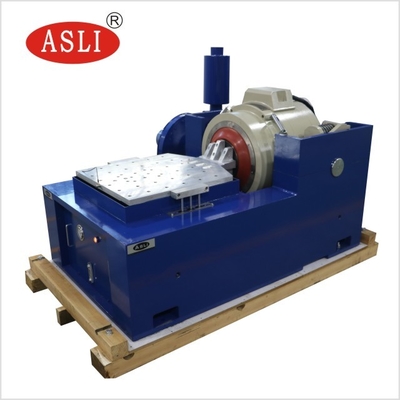

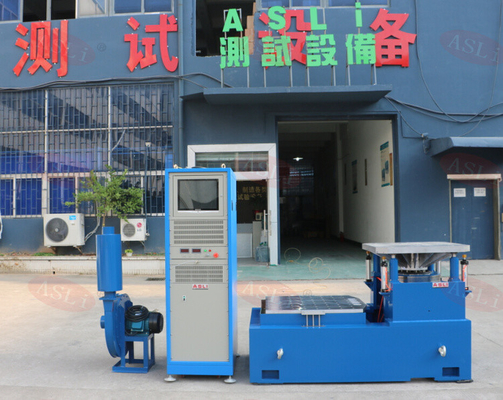

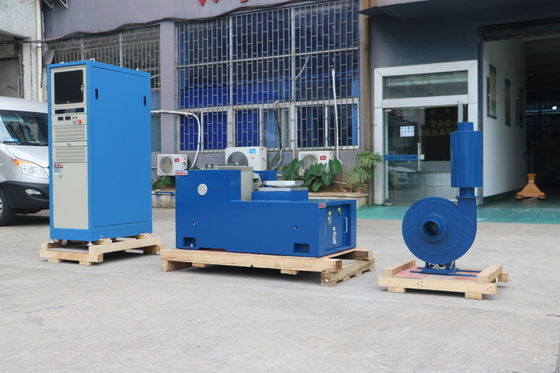

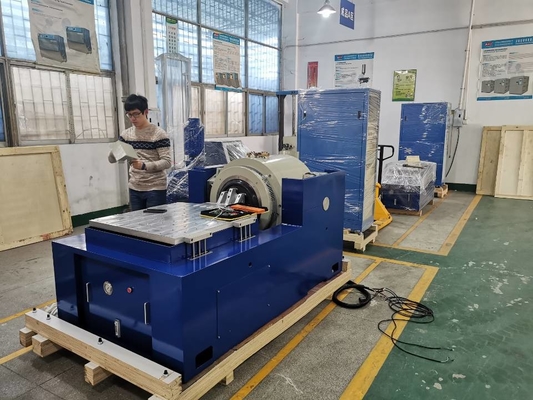

Система высокочастотных электродинамических вибраторовв основном используется для испытаний продукции в условиях вибрации и ударов, испытаний на стрессовое кондиционирование окружающей среды, испытаний на надежность. Электромагнитный вибрационный испытатель полностью разработан в соответствии со стандартом испытаний аккумуляторов, имитируя в определенных условиях вибрационные испытания аккумулятора, аккумулятор или аккумуляторная батарея закрепляется на вибростенде, в соответствии с заданными частотой, ускорением и режимом смещения вдоль трех взаимно перпендикулярных направлений образца аккумулятора измеряется, аккумулятор не должен протекать, не должен терять емкость, не должен ломаться, не должен гореть или взрываться. Область применения вибрационных испытаний чрезвычайно широка: от печатных плат, аккумуляторов, самолетов, кораблей, ракет, ракет, автомобилей и бытовой техники и других промышленных изделий.
Если вам нужна дополнительная информация о системе высокочастотных электродинамических вибраторов по стандарту JIS-D1601-1995 для автомобильных деталей, пожалуйста, свяжитесь со мной.
