Электродинамическая встреча MIL STD 810G и MIL STD 202H машины для испытания на вибрационную стойкость
Product Details
| синусная сила: | 30000N | Скорость: | 1,8 м/с |
|---|---|---|---|
| Смещение: | 100 мм | Ускорение: | 100 г |
| Частота: | 3 ~ 3500 Гц | Власть: | 380 В 3 фазы |
| соответствовать стандарту: | MIL STD 810G и MIL STD 202H | ||
| Выделить |
машина для испытания на вибрационную стойкость 380v,Электродинамическая машина для испытания на вибрационную стойкость,Оборудование для испытаний вибрации MIL STD 810G |
||
Product Description

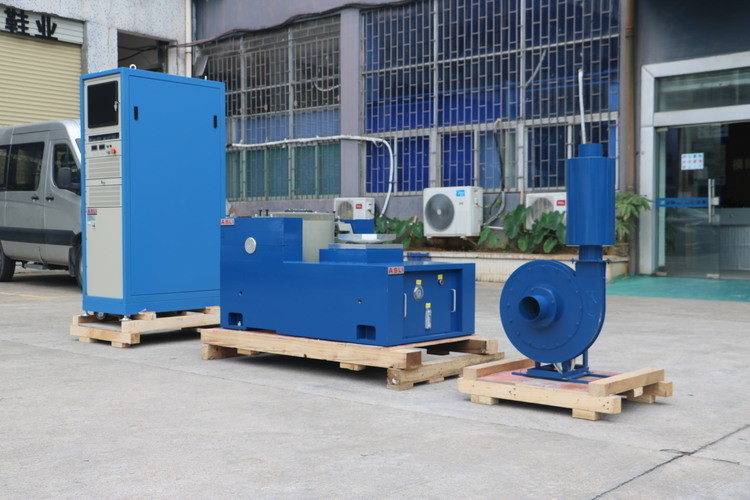

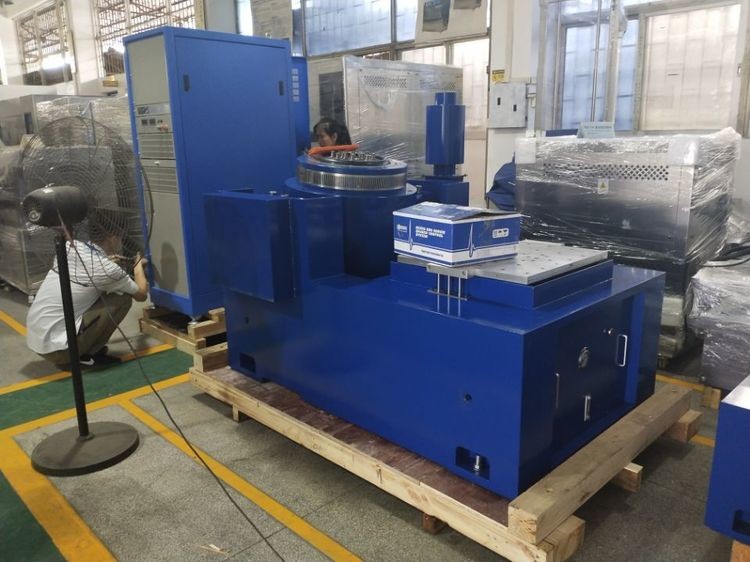

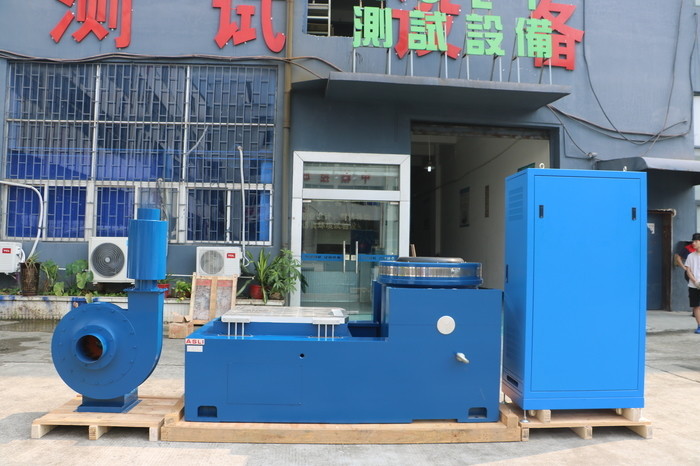

ASLI является производителем электродинамических высокочастотных вибрационных испытаний.самопроизводящиеся круги действия скелетаЭти машины могут выполнять X, Y и Z трехосевые синусоидные вибрационные испытания, широкополосные случайные вибрационные испытания,и классические пульсовые тесты (половина синуса), трапециевой, пилозубной волны), а также испытаний спектра реакции на удар.
Эти продукты широко используются в отраслях национальной обороны, вооружения, авиации, аэрокосмической промышленности, связи, электроники, электрических приборов и бытовой техники.

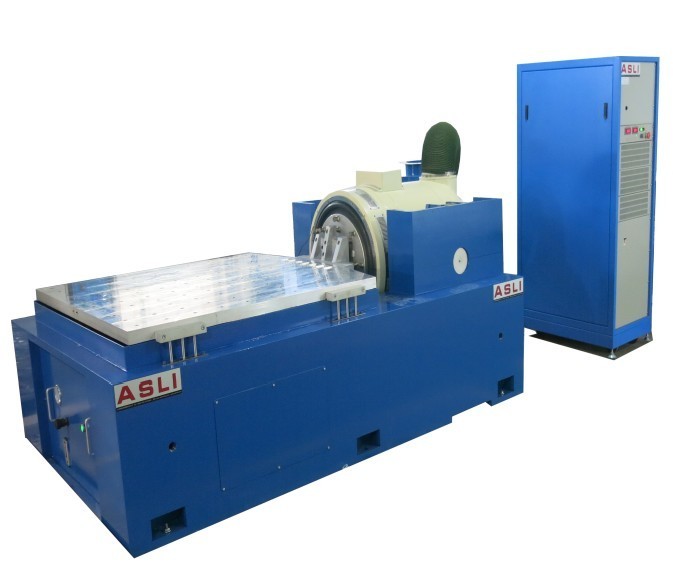

Скачать ES-3A вибрационный тестер PDFНезависимо от того, тестируете ли вы голые продукты, отдельные упаковки, полную нагрузку на поддоны или гораздо более крупные системы с ящиками, ASLI имеет модель системы вибрации, подходящую для ваших требований к испытаниям.Системы горизонтальных вибраций ASLI выполняют широкий спектр испытаний на горизонтальные вибрации.
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Максимальная нагрузка (кг) | Перемещающая катушка (кг) | Размер движущейся катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ‰ 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ‰ 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ‰ 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ‰ 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ‰ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

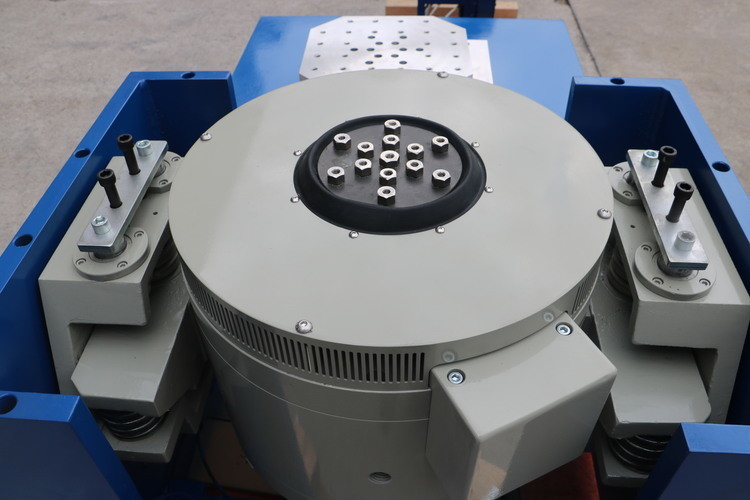

- Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
- Дизайн двух магнитных цепей с низкой утечкой магнитного потока, компактной структурой и рациональной планировкой.
- Подшипники роликовые с прямой и импортоориентированной направленностью на жесткость композитного корпуса, обеспечивающие отличную эксцентрическую грузоподъемность.
- Изоляционная основа Trunnion предназначена для вибрационной изоляции, с удобной мобильной установкой.
- Передовые технологии, встроенные во всю систему, обеспечивают высокую надежность динамического круга.
- Новая конструкция каналов, которая улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника с эффектом небольшого шарика, увеличивая емкость вибрационного стола и улучшая производительность на низких частотах.
- В небольшой погрузочной скамейке достигается более высокое ускорение и частота работы, что улучшает грузоподъемность и производительность всей машины.
- Горизонтальная скамейка и вибрационная скамейка являются интегральным типом с идеальной структурой, предлагающей удобство установки и регулировки.
- Трасса с статическим давлением, в форме буквы V, с способностью устойчивой к наклону и устойчивой к нагрузке.
- Встроенный масляный насос с хорошей структурой и легкой эксплуатацией.
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
|---|---|---|---|
| LT0303 | 300х300х22 300х300х26 300х300х30 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 | 5 ‰ 1000 5 ¢1400 5 ‰ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 | 5 ‰ 1000 5 ‰ 1200 5 ‰ 2000 | 27.5 33.0 45 |
| LT0707 | 700х700х25 700х700х30 700х700х35 | 5 ‰ 800 5 ‰ 1000 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800х800х30 800х800х40 800х800х45 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000х1000х40 1000×1000×50 | 5 ‰ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ‰ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
Вертикальные зажимы VT и специальные зажимы рассчитаны с точностью и тщательно спроектированы, чтобы гарантировать клиенту наилучшую производительность на основе идеальной структуры,высококачественный материал, и превосходное изготовление.
| Модель | Масса (кг) | Максимальная частота (хц) | Размер скамейки |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300х300 |
| VT0404 | 22 | 1500 | 400х400 |
| VT0505 | 30 | 500 | 500х500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (круглая скамейка) | 220 | 350 | Φ1200 |
Если у вас есть какие-либо вопросы об электродинамической вибрационной испытательной машине (соответствующей MIL-STD-810G и MIL-STD-202H), пожалуйста, свяжитесь с нами.
