Для чего используется шейкер?
Шейкер - это электромагнитное устройство, которое используется для тестирования вибрации для возбуждения испытываемой структуры.Каковы разные конструкции вибрационных трещин?

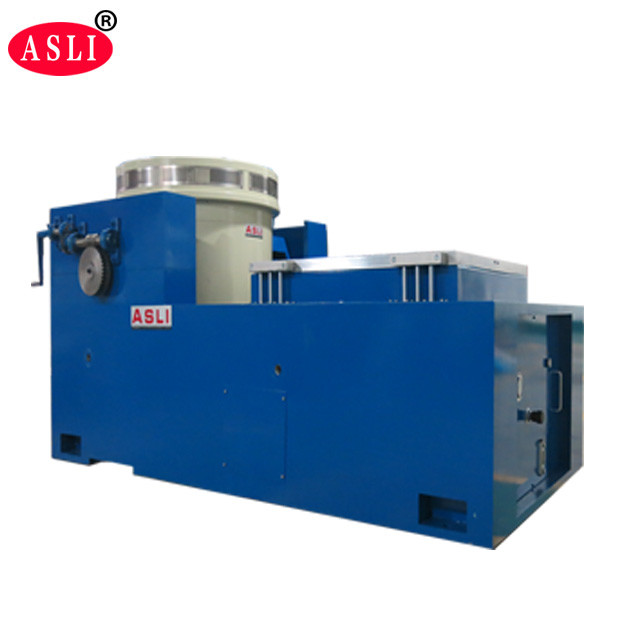

Система испытаний воздушно-охлаждаемого вибрационного шейкера 40 КН с вибрационным столом размером 1000 х 1000 мм
High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentМашина проста в использовании и может выполнять широкий спектр вибрационных испытаний в соответствии с правительственными, промышленными и корпоративными спецификациями.
1Комбинированная структура испытательной камеры и холодильной системы с компактным и грациозным дизайном; независимая консоль
2Для удобства эксплуатации; оригинальный холодильный компрессор и его основные принадлежности импортированы из-за рубежа
3. Импортированный цветный контроллер с сенсорным экраном LCD, способный управлять автомобилями программами температуры и влажности;
4Для удовлетворения уникальных требований клиента, пользователи могут выбирать из разных моделей вибрационных испытательных стендов, чтобы гарантировать, что в дополнение к хорошей охлаждения
5Тепловая и воздушная уплотнительная система, эта вибрационная скамейка также может похвастаться замечательным эффектом механических вибраций
оборудование для испытаний надежности, ударные вибрации
| Имя | Таблица/испытатель вибрации для упаковки автозапчастей | ||||||||
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость ((m/s) | Номинальное смещение (p-p) мм | Максимальная нагрузка (кг) | движущаяся катушка (кг) | Размер движущейся катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Шейкер также может использоваться в сочетании с испытательной камерой температуры и влажности:
| Модель | THV-408 ((A~F) |
| Внутреннее измерение | W600×H850×D800 ((мм) |
| Внешнее измерение | W850×H1950×D2100 ((мм) |
| Температурный диапазон | Низкая температура: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Высокая температура:100oC ((150oC) |
| Диапазон влажности | 20% ~ 98% R.H. ((10% - 98% R.H. / 5% - 98% R.H. является специальным необязательным условием, необходимо дегумидификатор) |
|
Аналитическая точность Распределение температуры и влажность |
00,1% RH/±2,0oC; ±3,0% RH |
|
Точность управления температуры и влажность |
±0,5oC; ±2,5% R.H. |
|
Температура Повышение/уменьшение Скорость |
Температура повышается примерно на 0,1 - 3,0 °C/мин/температура падает примерно на 0,1 - 1,5 °C/мин; (Снижение скорости минимум.1.5oC/мин является специальным необязательным условием) |
|
Внутренние и внешние Внешний материал |
Материал внутренней коробки - нержавеющая сталь SUS 304#, внешней коробки - нержавеющая сталь или СИЕ холоднокатаная сталь с покрытием краской. |
| Изоляционный материал | Устойчивые к высокой температуре, высокой плотности, форматированный хлор, изоляционные материалы из пены этилового ацета |
| Система охлаждения | Ветроохлаждение или водное охлаждение/компрессор с одним сегментом ((-40oC, компрессор с двумя сегментами -70oC) |
| Устройства защиты |
Выключатель без предохранителя, переключатель защиты от перегрузки для компрессора,охладитель высокого и низкого напряжения переключатель защиты, переключатель защиты от чрезмерной влажности и чрезмерной температуры, предохранители, система предупреждения о неисправности, защиту от предупреждения о кратковременном хранении воды |
| Факультативные аксессуары | Внутренняя дверь с рабочим отверстием (необязательно), регистратор (необязательно), очиститель воды, обезвоживатель |
|
Вибрация Испытательное оборудование |
Выберите правильную вибрационную испытательную скамью в соответствии с условиями испытания клиента, технические параметры Пожалуйста, возьмите электродинамику. |
| Сила | AC380V 3 фразы 5 линий, 50/60HZ |
