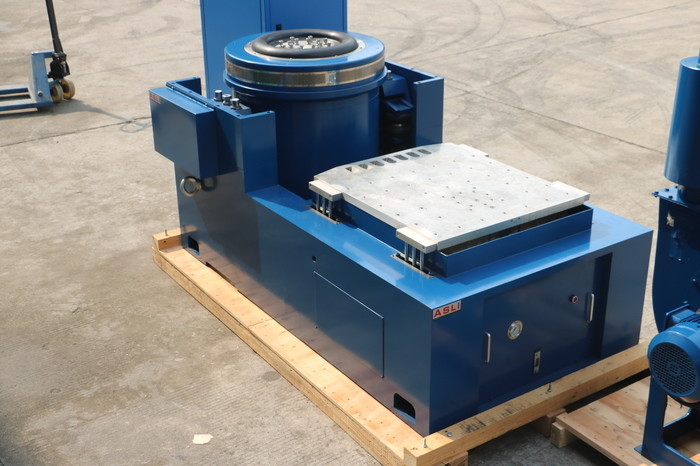

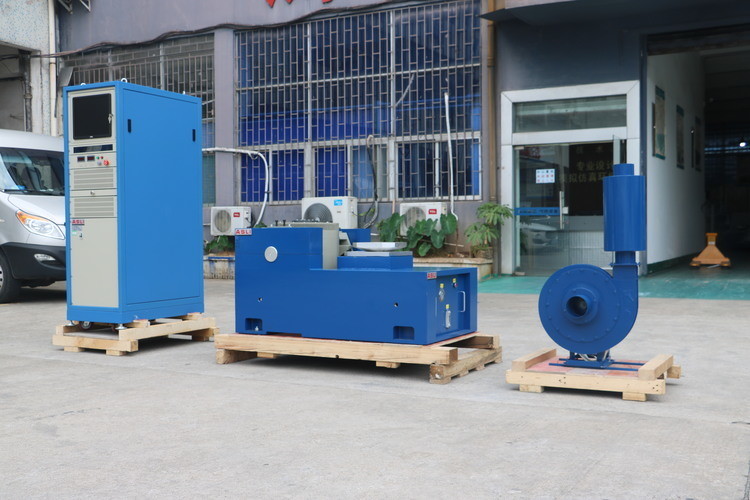

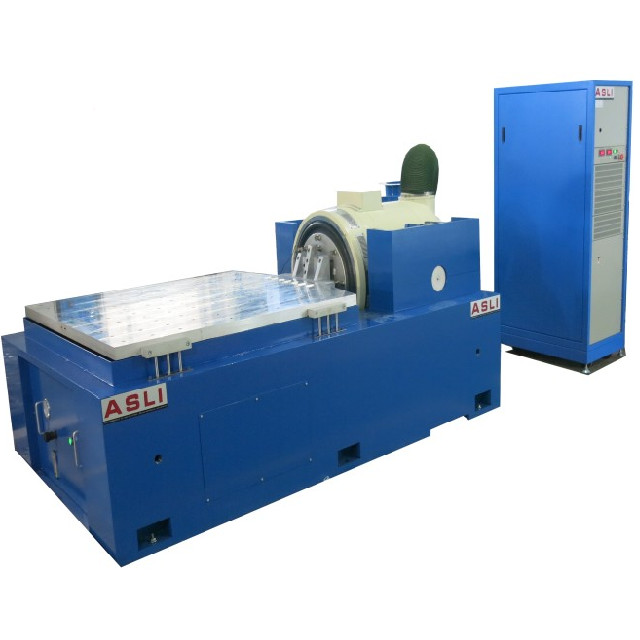

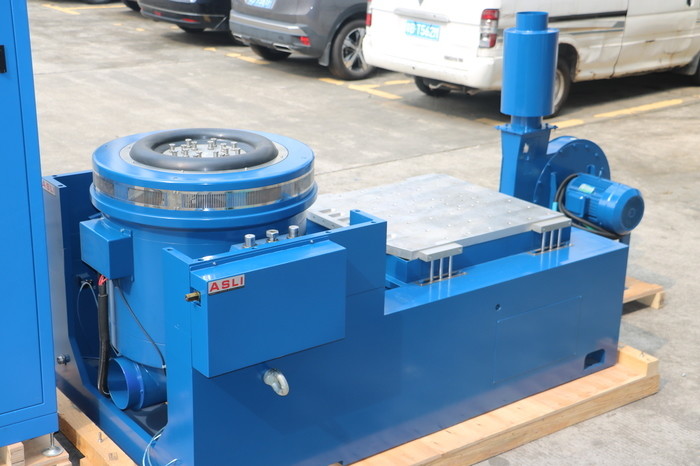

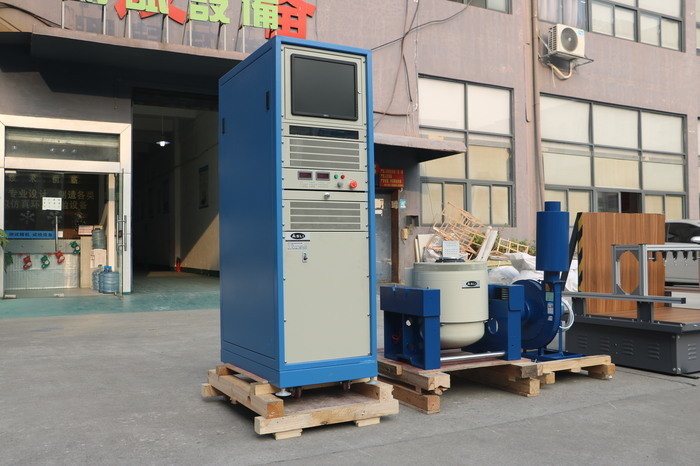

UN38.3 IEC 62133 Электромагнитная виброустановка для испытания батарей
Можно ли использовать случайный сигнал для виброиспытаний?
Случайный сигнал, используемый при виброиспытаниях, имеет непрерывный спектр, амплитуды которого изменяются в соответствии с гауссовым распределением. В указанном диапазоне частот должны присутствовать любые амплитуды, но на практике генераторы и усилители будут иметь ограничения.
Высокочастотный вертикальный и горизонтальный генератор электромагнитных вибростендов для полупроводников используются для оценки резонансных частот конструкций изделий и упаковки и имитации случайной вибрации, которая возникает в среде распространения или в процессе эксплуатации. Машины просты в использовании могут выполнять широкий спектр виброиспытаний в соответствии с государственными, отраслевыми и корпоративными спецификациями.
| Название | Вибростол для упаковки/Испытатель вибростола для автозапчастей | ||||||||
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (p-p) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
