Машина испытания на вибропрочность IEC62133 электромагнитный тип высокочастотное горизонтального и вертикального
Подробная информация о продукте
| сила вибрации: | 30кН | Максимум Ускорение: | 100г |
|---|---|---|---|
| Стандарт испытаний: | IEC62133 | направление вибрации: | горизонтальная и вертикальная вибрация |
| максимальное dispacement: | 51 mm | вес двигая катушки: | 40 кг |
| Выделить |
Машина испытания на вибропрочность IEC 62133,Машина испытания на вибропрочность 30KN,Система шейкера IEC 62133 электромагнитная |
||
Описание продукта

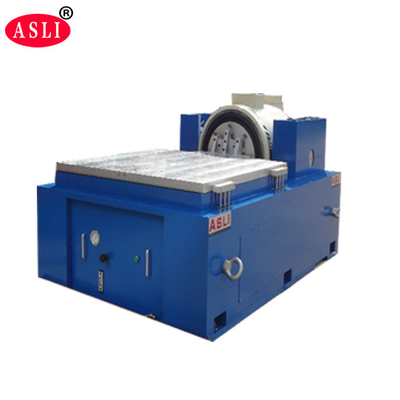

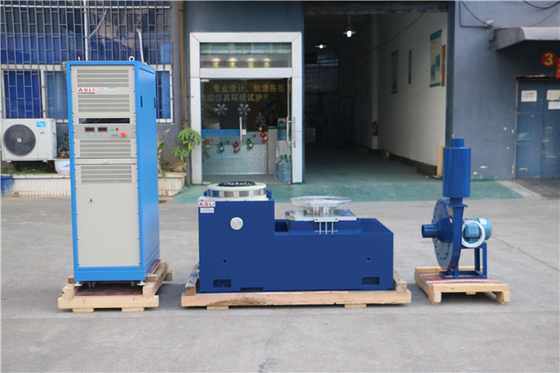

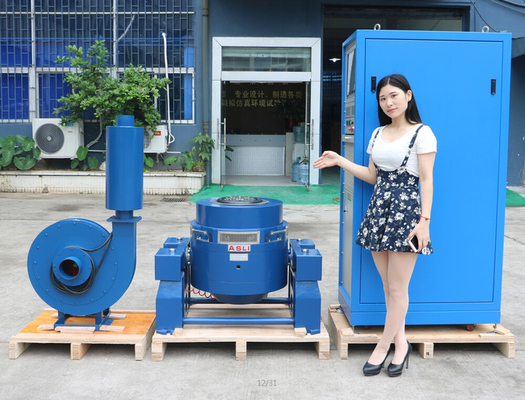

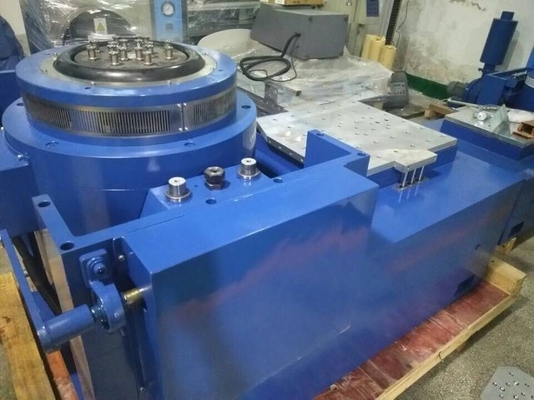

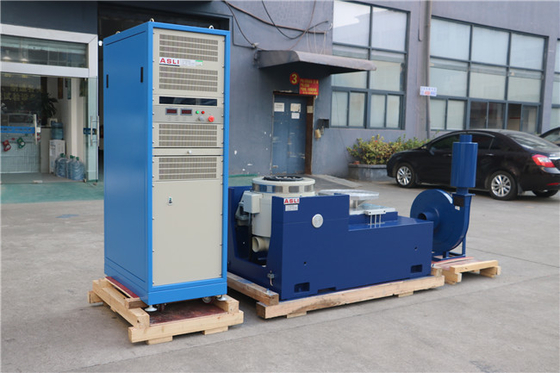

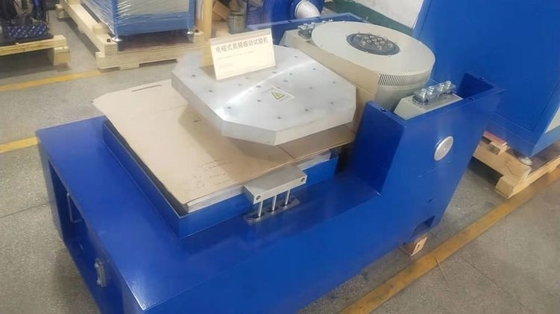

Испытательная машина для горизонтальных и вертикальных вибраций IEC62133 с электромагнитным высокочастотным воздействием — это прецизионно разработанная система, предназначенная для строгих испытаний на вибрацию и удар аккумуляторов, аккумуляторных блоков и широкого спектра промышленных изделий. Она полностью соответствует международным стандартам безопасности и транспортировки аккумуляторов, обеспечивая надежные и воспроизводимые результаты для скрининга экологического стресса и испытаний на надежность.
Система фиксирует аккумулятор или аккумуляторный блок на вибростенде и прикладывает контролируемую вибрацию по трем взаимно перпендикулярным осям с заданными частотами, ускорениями и смещениями. Во время испытаний образец не должен протекать, терять емкость, ломаться, воспламеняться или взрываться — это гарантирует соответствие самым высоким стандартам безопасности и производительности.
Область применения исключительно широка и охватывает печатные платы, аккумуляторы, самолеты, корабли, ракеты, автомобили, бытовую технику и многие другие промышленные изделия.
| Параметр | Значение |
|---|---|
| Синусоидальная сила (пиковая) | 30 кН |
| Ударная сила (пиковая) | 60 кН |
| Диапазон частот | 5–2800 Гц |
| Смещение (непрерывное) | 51 мм |
| Макс. скорость | 1,8 м/с |
| Макс. ускорение | 100 G |
| Диаметр якоря | 445 мм |
| Частота резонанса 1-го порядка | 2400 Гц |
| Допустимый эксцентриковый момент | >500 Н·м |
| Вес якоря | 40 кг |
| Размеры винта HE/ST | M10 (метрический) |
| Частота осевой виброизоляции | <3 Гц |
| Макс. полезная нагрузка | 500 кг |
| Утечка магнитного потока | ≤1 мТл |
| Размеры (Д×Ш×В, без упаковки) | 1330 × 860 × 1250 мм |
| Вес (без упаковки) | 2500 кг |
| Установка | Резиновый коврик (требуются анкерные болты) |
| Параметр | Значение |
|---|---|
| Выходная мощность усилителя | 30 кВА |
| Отношение сигнал/шум | >65 дБ |
| Номинальное выходное напряжение | 120 В (среднеквадр.) |
| Размеры (Д×Ш×В, без упаковки) | 800 × 900 × 2100 мм |
| Параметр | Значение |
|---|---|
| Объем воздуха | 0,46 м³/с |
| Мощность | 7,5 кВт |
| Диаметр воздуховода | 200 мм |
| Давление воздуха | 8,8 кПа |
| Установка | Подключается к потолку (до двух изгибов под углом 90°, максимальная длина 20 футов) |
- GB/T 31486-2015 — Требования к электротехническим характеристикам и методы испытаний тяговых аккумуляторов электромобилей
- UL 1642:2012 — Стандарт для литиевых батарей
- UL 2054:2012 — Бытовые и коммерческие батареи
- UN38.3 (2012) — Часть 3: Предложение по перевозке опасных грузов — Руководство по испытаниям и стандартам
- IEC62133-2:2017 — Требования безопасности для портативных герметичных вторичных элементов и батарей, изготовленных из них, для использования в портативных устройствах — Часть 2: Литиевые системы
- IEC 62281:2004 — Требования безопасности при транспортировке литиевых батарей и аккумуляторов
- IEC 60068:2007 — Гальванический элемент, часть 4: требования безопасности литий-ионных аккумуляторов
- Ультратихая работа для комфортной рабочей среды
- Высококачественное основание машины для удобной установки и плавной работы
- Цифровая схема управления с индикатором частоты и ПИД-регулированием для повышения стабильности и надежности
- Поддерживает режимы работы с разверткой частоты и фиксированной частотой для удовлетворения разнообразных требований к испытаниям
- Разработан для устранения сильного электромагнитного поля, влияющего на схему управления
- Расширенные настройки времени работы позволяют тестовым продуктам достигать точных, воспроизводимых продолжительностей испытаний
Часто задаваемые вопросы:
В1: Что такое электродинамический вибростенд?
О: Электродинамический вибростенд — это испытательная система, используемая для моделирования условий вибрации, которым продукты могут подвергаться во время транспортировки, эксплуатации или обслуживания. Он широко используется для испытаний на надежность, долговечность и квалификацию.
В2: Какие продукты можно тестировать?
О: Он может использоваться для электронных компонентов, автомобильных деталей, аккумуляторов, аэрокосмических компонентов, электрических изделий, упаковки, коммуникационного оборудования и других продуктов, требующих испытаний на вибрацию.
В3: Какие вибрационные испытания может выполнять вибростенд?
О: В зависимости от конфигурации системы он может выполнять синусоидальную вибрацию, случайную вибрацию, ударные испытания, поиск резонанса, развертку частоты и другие программируемые вибрационные испытания.
В4: Какова максимальная частота испытаний?
О: Максимальная частота зависит от модели и конфигурации. Доступны различные модели вибростендов для различных требований к частоте. Пожалуйста, укажите требуемый диапазон частот, чтобы мы могли рекомендовать подходящую модель.
В5: Как выбрать правильную модель вибростенда?
О: Основные факторы включают:
- Максимальный вес образца
- Размеры образца
- Требуемое направление вибрации
- Диапазон частот
- Максимальное ускорение
- Смещение
- Требуемый стандарт вибрационных испытаний
На основе этих параметров мы можем рекомендовать подходящую систему вибростенда.
В6: Может ли вибростенд выполнять как вертикальную, так и горизонтальную вибрацию?
О: Да. В зависимости от конфигурации система может поставляться с вертикальной тестовой установкой, горизонтальной тестовой установкой или обеими.
В7: Может ли он выполнять испытания на случайную вибрацию?
О: Да. Подходящий контроллер вибрации может быть сконфигурирован для испытаний на случайную вибрацию, включая тестовые профили на основе PSD.
В8: Может ли он выполнять ударные испытания?
О: Да, при условии, что выбранная система вибростенда имеет достаточную силу, смещение и ускорение для требуемого ударного профиля.
Электродинамический вибростенд предлагает ряд преимуществ для высокочастотных вибрационных испытаний:
- Широкий диапазон частот: подходит как для низкочастотных, так и для высокочастотных вибрационных испытаний, особенно для электронных и автомобильных компонентов.
- Высокая точность управления: частота, ускорение, смещение, скорость и продолжительность испытаний могут быть точно контролированы.
- Быстрый отклик: электродинамическая система привода быстро реагирует на управляющие сигналы, что делает ее подходящей для испытаний с разверткой вибрации.
- Стабильный выход вибрации: управление с обратной связью помогает поддерживать стабильные уровни вибрации на протяжении всего испытания.
- Программируемые испытания: параметры испытаний, такие как диапазон частот, скорость развертки, ускорение и количество циклов, могут быть запрограммированы автоматически.
- Подходит для высокочастотных испытаний: особенно подходит для печатных плат/PCBA, автомобильной электроники, датчиков, разъемов, аккумуляторов и других электронных компонентов.
- Высокая автоматизация: тестовые программы могут быть сохранены и выполнены автоматически, что повышает эффективность и воспроизводимость испытаний.
Основные характеристики продукта
Тестер электромагнитной вибрации IEC62133 обеспечивает силу 30 кН, ускорение 100 g и частоту 5–2800 Гц для тестирования аккумуляторов в горизонтальном и вертикальном положении. Имеет рабочий объем 51 мм, полезную нагрузку 500 кг и бесшумную работу. Соответствует стандартам UL, UN38.3 и IEC. Доступны специальные опции для надежного и точного тестирования.
