Электродинамическая вибростендовая система MIL STD 810 и IEC/EN/AS 60068.2.27
Применение для электродинамического вибростенда: цена
Мы являемся производителем электровибрационных серий продуктов, использующих 'двухмагнитную структуру', 'самогенерируемые скелетные рабочие круги', 'воздушную опору' и 'роликовые подшипники и линейное наведение', 'цапфовую изоляцию' передовых современных технологий
и специальных технологий, которые могут быть завершены в трех осях X, Y, Z синусоидального вибрационного теста и широкополосных случайных вибрационных тестах, которые должны быть завершены
классическим (полусинусоидальным, трапециевидным, пилообразным) импульсом и спектром ударного отклика. Высокочастотный вибрационный тестер широко используется
в национальной обороне, вооружении, авиации, космонавтике, связи, электронике, электротехнике, электроприборах, связи,
бытовой технике и других областях. --- промышленный вибростенд
Испытание на удар полусинусоидальной волной Особенности:
1. Хорошо спроектированный динамический скелет круга с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники коромысла прямого и импортного композитного тела жесткости ориентации, эксцентриковая грузоподъемность.
4. Цапфовый изоляционный фундамент, предназначенный для использования гормонов, удобство установки.
5. Передовая технология перемещения по системе для обеспечения высокой надежности динамического круга.
6. Новый дизайн воздуховода и усиление эффекта охлаждения.
7. Статическая жесткость, динамическая жесткость подшипника малого шара, повышение производительности вибростола, улучшение низкочастотных характеристик.
Технические параметры электродинамической вибростендовой системы MIL STD 810 и IEC/EN/AS 60068.2.27
| Модель | Номинальная синусоидальная Сила (Н) |
Номинальная случайная Сила (Н) |
Частота Диапазон (Гц) |
Номинальная скорость (м/с) | Номинальное смещение (p-p)мм |
Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер Подвижная катушка (мм) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Вибрационная система (ES-10)
1 Технические параметры с промышленным электродинамическим вибростендом :
(1) Номинальная сила: синусоидальная сила 10000 Н; случайная сила 10000 Н; ударная сила 10000 Н;
(2) Диапазон частот: от 5 Гц до 3500 Гц, фиксированная частота, развертка вперед и назад, синус, случайный, удар
(3) Режим развертки частоты: линейный, логарифмический, развертка вперед и назад, фиксированная частота
(4) Количество разверток частоты: от 1 до 32767.
(5) Время развертки частоты: фиксированная частота/одиночная 1-3600 мин, кривые развертки частоты могут отображаться.
(6) Макс. ускорение 1000 м/с 2 (без нагрузки)
(7) Макс. скорость: 1,8 м/с
(8) Макс. смещение: 51 мм p-p (без нагрузки), двойной пик
(9) Ударное смещение: 51 мм
(10) Вес подвижной катушки: 14 кг
(11) Направления вибрации: вертикальная + горизонтальная вибрация
(12) Вибрационная волна: синус, случайная, удар
(13) Диаметр подвижной катушки: Φ240 мм
(14) Размеры вибрационной системы (мм): Ш1046*В660*Г783 мм
(15) Вес вибрационной системы: 900 кг

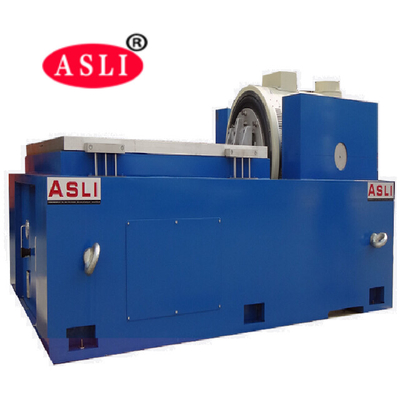

Особенности горизонтальной стойки о виброиспытательной машине:
Внутри небольшого погрузочного стенда для достижения более высокого ускорения и рабочей частоты, для улучшения грузоподъемности и производительности всего стенда машины.
Горизонтальный стенд и вибростенд являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трек статического давления, V-образный, с устойчивостью к наклону и устойчивостью к смещению.
Встроенный масляный насос, хорошая структура и простота эксплуатации.
Требования к установке с виброиспытательной машиной:
(1) Пользователи должны подготовить вилочные погрузчики и инструменты для перемещения оборудования, так как оно очень тяжелое, также убедитесь, что
дверь достаточно большая, чтобы впустить оборудование
(2) Рабочая среда машины должна быть при комнатной температуре и с хорошей вентиляцией. Мы настоятельно рекомендуем установить кондиционер в рабочей зоне. Пространственное расстояние машины’s
левая/правая/задняя сторона должна быть мин. 700 мм, передняя часть должна быть мин. 1500 мм.
Упаковка для электродинамической вибростендовой системы большой мощности:
Сначала пленка из полипропилена, а затем пена толщиной 10 мм между машиной и корпусом, а снаружи - стандартный экспортный фанерный ящик.
