Машина лабораторного исследования резонансного вибратора ISTA 3A 100kg нагружая
Product Details
| синусоидальная сила: | 3000Н | Скорость: | 1,6 м/с |
|---|---|---|---|
| направление вибрации: | Вертикальный | ускорение: | 100 г |
| Частота: | 3~3500Гц | Власть: | 380 В 3 фазы |
| Смещение: | 25 мм | ||
| Выделить |
Резонансный вибратор ISTA 3A,100kg нагружая резонансный вибратор,машина лабораторного исследования ISTA 3A |
||
Product Description

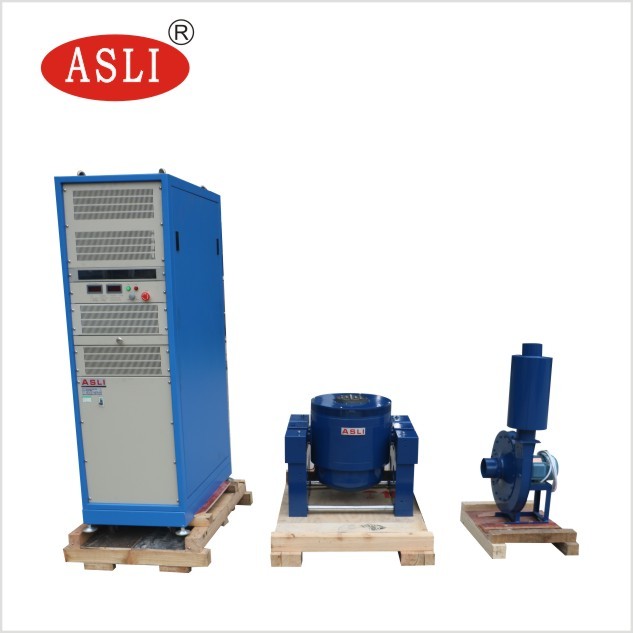

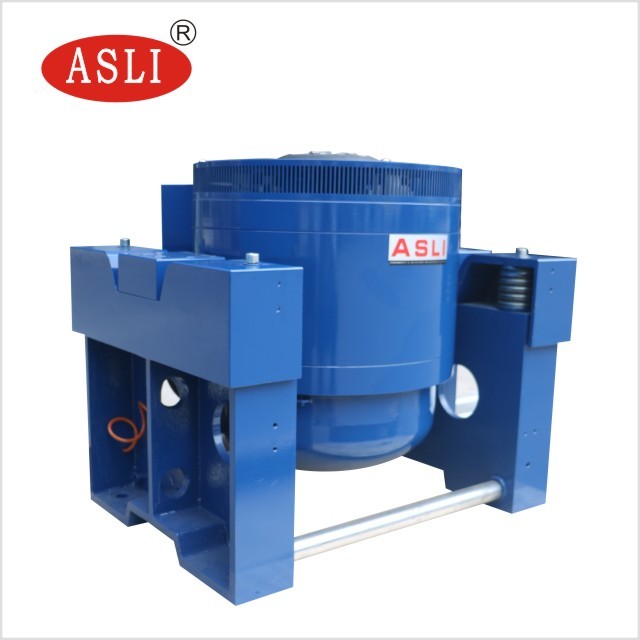

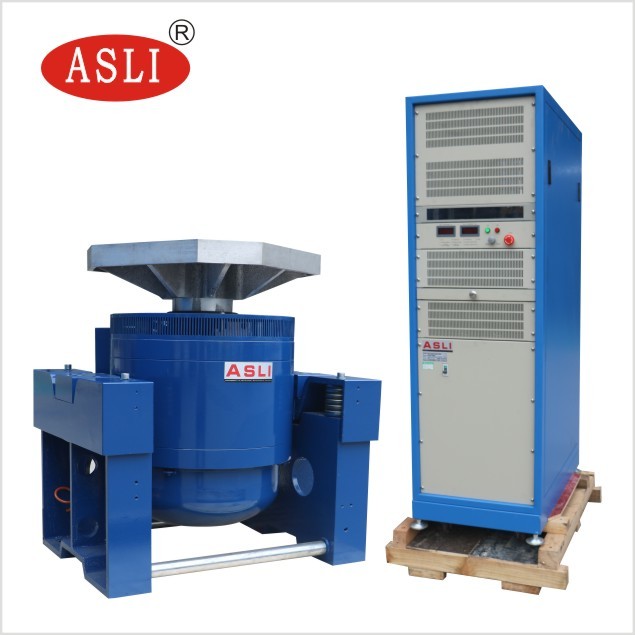

ISTA 3A 100kg Loading Electrodynamic Shaker - это высокочастотный трехосевой вибрационный тест, предназначенный для тщательной лабораторной оценки.Это часть нашей серии электродинамических высокочастотных вибрационных тестеров / высокочастотных вибрационных усталостных тестеров, разработанные для обеспечения точной и надежной работы в требовательных условиях испытаний.
Наша серия электродинамических высокочастотных вибрационных тестеров включает в себя передовые технологии, включая двойную магнитную схему, самогенерируемые круги действия скелета, поддержку в воздухе,роликовые подшипники с линейным направлениемЭти системы способны выполнять:
- Испытания синусоидных вибраций на трех осях X, Y, Z
- Испытания на случайную широкополосную вибрацию
- Классические импульсные тесты (полусинусная, трапециальная, зубчатая волна)
- Испытания спектра реакции на удар
Эти продукты широко используются в отраслях национальной обороны, вооружения, авиации, аэрокосмической промышленности, связи, электроники, электрических приборов и бытовой техники.
- Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
- Дизайн двух магнитных цепей с низкой магнитной утечкой потока, компактная и рациональная структура.
- Подшипники роликовые с прямой и импортоориентированной направленностью на жесткость композитного корпуса, обеспечивающие отличную эксцентрическую грузоподъемность.
- Изоляционный фундамент Trunnion, предназначенный для гормонального использования, предлагающий удобную мобильную установку.
- Передовая технология системы перемещения, обеспечивающая высокую надежность динамического круга.
- Новая конструкция каналов, которая улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника небольшого воздушного шара, повышая емкость вибрационного стола и улучшая производительность на низких частотах.
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Максимальная нагрузка (кг) | Перемещающая катушка (кг) | Размер движущейся катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ‰ 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ‰ 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ‰ 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ‰ 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ‰ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- В пределах небольшой загрузочной скамьи он обеспечивает более высокое ускорение и частоту работы, улучшая грузоподъемность и производительность всей машины.

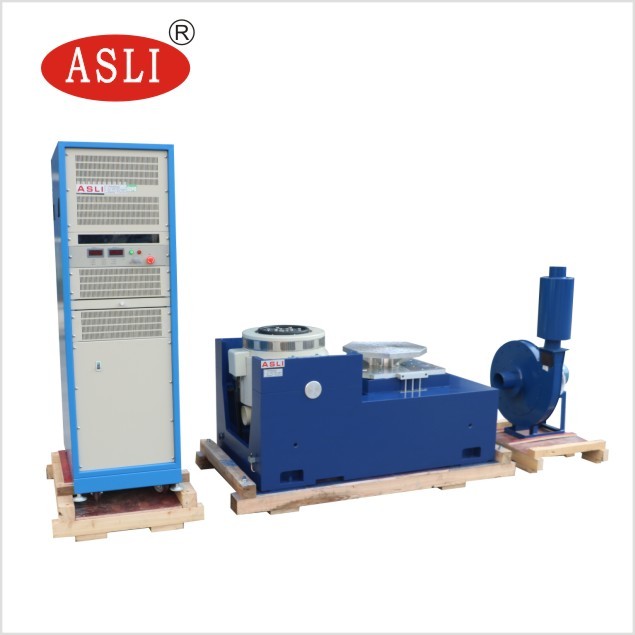

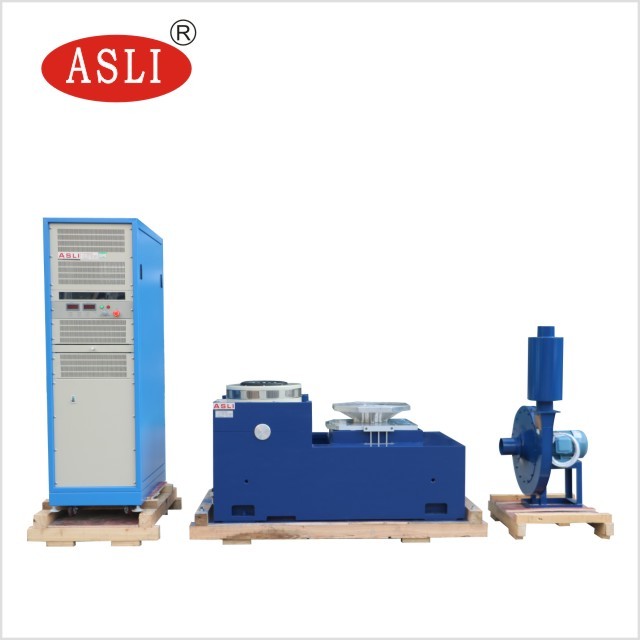

- Горизонтальная скамейка и вибрационная скамейка являются интегральным типом с идеальной структурой, предлагающей удобство для установки и регулировки.
- Встроенный масляный насос для хорошей структуры и простой эксплуатации.
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
|---|---|---|---|
| LT0303 | 300х300х22 300х300х26 300х300х30 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 | 5 ‰ 1000 5 ¢1400 5 ‰ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 | 5 ‰ 1000 5 ‰ 1200 5 ‰ 2000 | 27.5 33.0 45 |
| LT0707 | 700х700х25 700х700х30 700х700х35 | 5 ‰ 800 5 ‰ 1000 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800х800х30 800х800х40 800х800х45 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000х1000х40 1000×1000×50 | 5 ‰ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ‰ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
Вертикальные зажимы VT и специальные зажимы рассчитаны с точностью и тщательно разработаны, чтобы гарантировать клиенту лучшие характеристики, основанные на идеальной структуре,высококачественный материал, и превосходное изготовление.
| Модель | Масса (кг) | Максимальная частота (хц) | Размер скамейки |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300х300 |
| VT0404 | 22 | 1500 | 400х400 |
| VT0505 | 30 | 500 | 500х500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (круглая скамейка) | 220 | 350 | Φ1200 |
Если у вас есть вопросы по поводуЭлектродинамическая высокочастотная механическая испытательная машина, проверяющая вибрационную усталостьПожалуйста, свяжитесь с нами.
