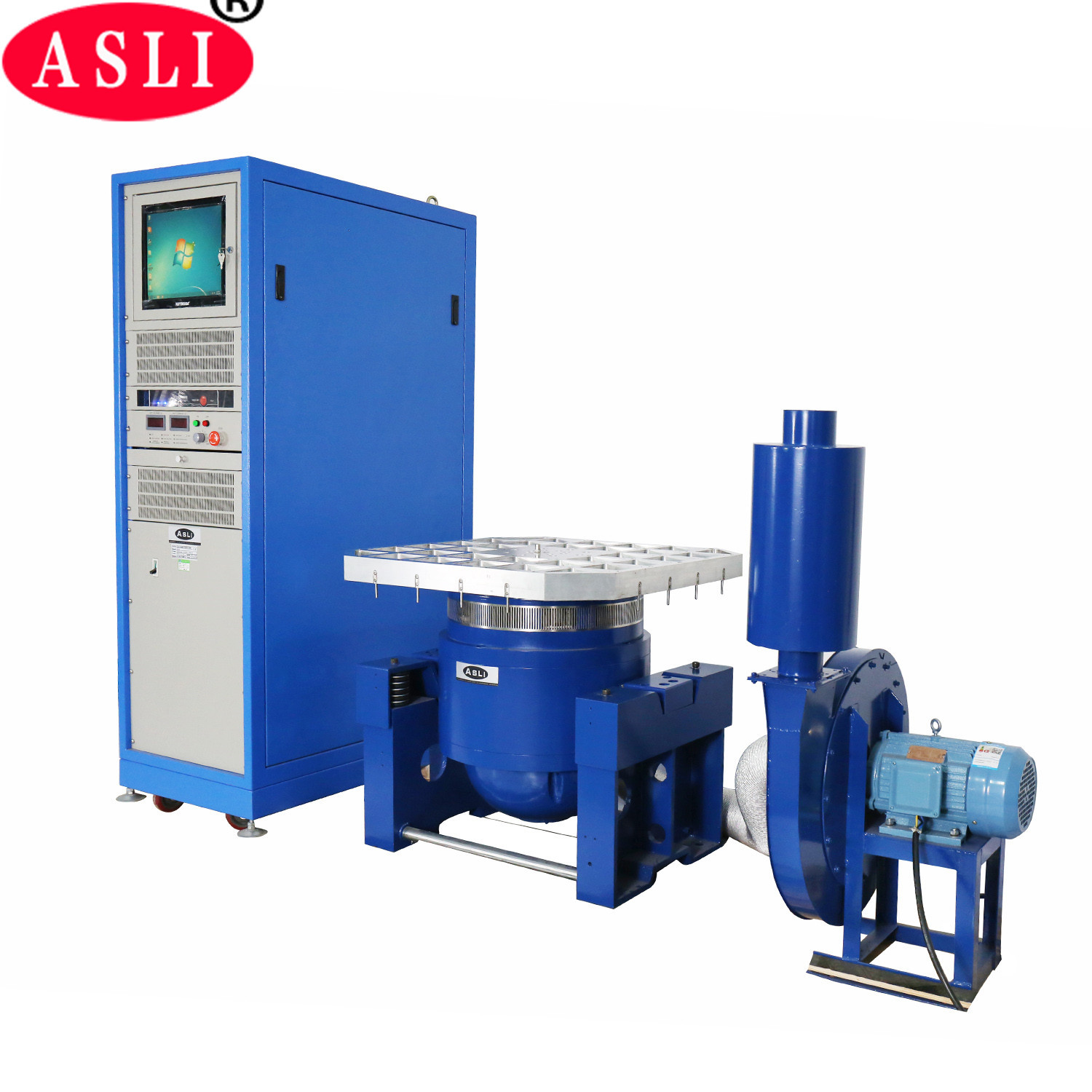

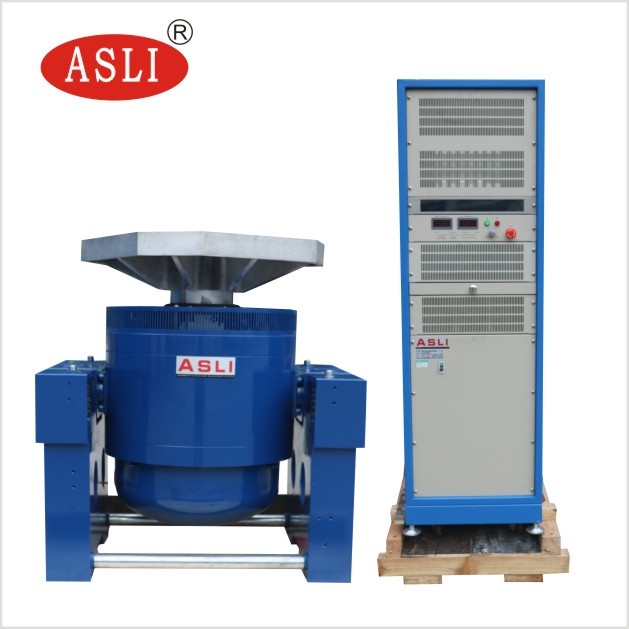

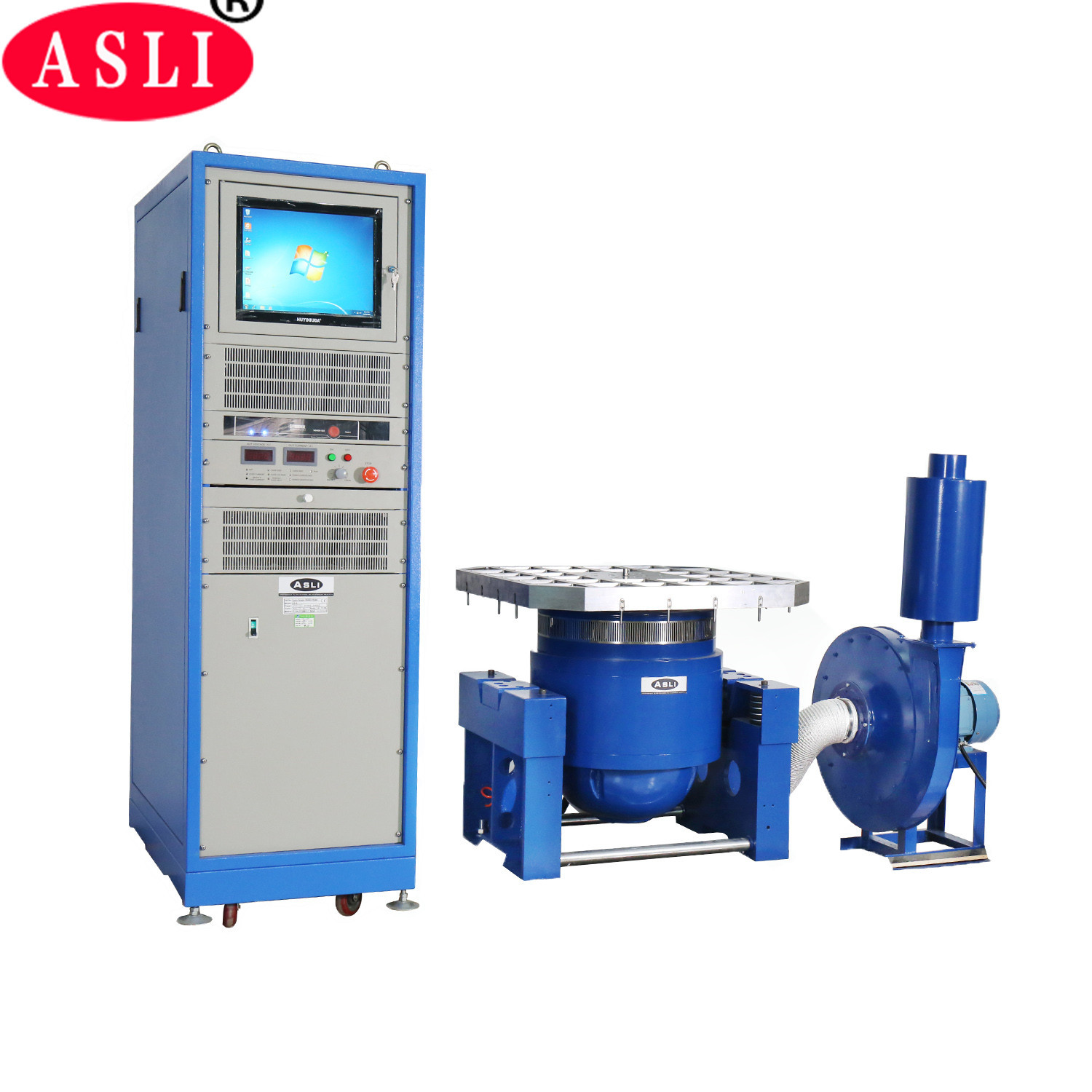

Трехосевая электродинамическая виброиспытательная машина для проверки надежности продукции
Испытание на удар полусинусоидальной волной Особенности:
1. Хорошо спроектированный динамический круговой каркас с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники качающегося стержня прямолинейны и ориентированы на импорт, обеспечивая жесткость композитного корпуса, способность к эксцентриковой нагрузке.
4. Специальный фундамент с цапфой для использования гормонов, удобство установки и перемещения.
5. Передовая технология перемещения вокруг системы для обеспечения высокой надежности динамического круга.
6. Новый дизайн воздуховода и усиление эффекта охлаждения.
7. Статическая жесткость, динамическая жесткость подшипника с небольшим шариком, увеличение грузоподъемности вибростола, улучшение низкочастотных характеристик.
Вибрационная система (ES-10)
1 Технические параметры с промышленным электродинамическим вибростендом :
(1) Номинальное усилие: синусоидальное усилие 10000 Н; случайное усилие 10000 Н; ударное усилие 10000 Н;
(2) Диапазон частот: от 5 Гц до 3500 Гц, фиксированная частота, развертка вперед и назад, синусоида, случайная, удар
(3) Режим развертки частоты: линейный, логарифмический, развертка вперед и назад, фиксированная частота
(4) Количество разверток частоты: от 1 до 32767.
(5) Время развертки частоты: фиксированная частота/одиночная 1-3600 мин, кривые развертки частоты могут отображаться.
(6) Макс. ускорение 1000 м/с 2 (без нагрузки)
(7) Макс. скорость: 1,8 м/с
(8) Макс. смещение: 51 мм p-p (без нагрузки), двойной пик
(9) Ударное смещение: 51 мм
(10) Вес подвижной катушки: 14 кг
(11) Направления вибрации: вертикальная + горизонтальная вибрация
(12) Вибрационная волна: синусоидальная, случайная, удар
(13) Диаметр подвижной катушки: Φ240 мм
(14) Размеры вибрационной системы (мм): Ш1046*В660*Г783 мм
(15) Вес вибрационной системы: 900 кг

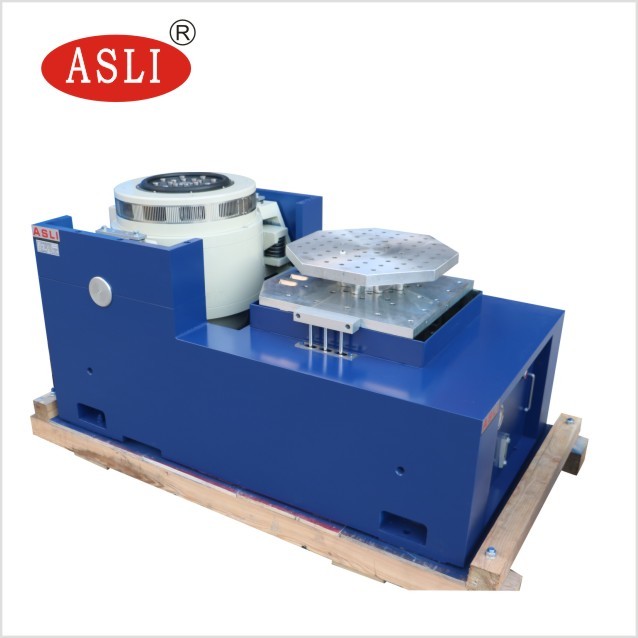

Особенности горизонтальной стойки виброиспытательной машины:
Внутри небольшого загрузочного стола для достижения более высокого ускорения и рабочей частоты, для улучшения грузоподъемности и производительности всего стола машины.
Горизонтальный стол и вибростол являются интегральным типом, с идеальной структурой, удобны для установки и регулировки.
Трек статического давления, V-образный, с устойчивостью к наклону и устойчивостью к смещению.
Встроенный масляный насос, хорошая структура и простота в эксплуатации.
Требования к установке виброиспытательной машины:
(1) Пользователи должны подготовить вилочные погрузчики и инструменты для перемещения оборудования, так как оно очень тяжелое, также убедитесь, что
дверь достаточно большая, чтобы впустить оборудование
(2) Рабочая среда машины должна быть при комнатной температуре и с хорошей вентиляцией. Мы настоятельно рекомендуем установить кондиционер в рабочей зоне. Пространственное расстояние машины’s
слева/справа/сзади должно быть мин. 700 мм, спереди должно быть мин. 1500 мм.
Технические параметры о Трехосевая электродинамическая виброиспытательная машина для проверки надежности продукции
| Модель | Номинальная синусоида Усилие (Н) |
Номинальная случайная Усилие (Н) |
Диапазон частот (Гц) Номинальная скорость (м/с) |
Номинальное смещение | (p-p) мм Макс. нагрузка (кг) |
подвижная катушка (кг) | Размер | Подвижная катушка (мм) ES-10 |
| 10000 | 3-3000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 | Применение для электродинамического вибростенда: |
Мы являемся производителем электрических вибрационных серий продуктов, принявших 'двухмагнитную цепь', 'самогенерирующиеся каркасные рабочие круги', 'Воздушную опору' и 'роликовые подшипники и линейное наведение', 'цапфовую изоляцию' передовые современные технологии
и специальные технологии, могут быть выполнены в X, Y, Z трехосевом синусоидальном вибрационном испытании и широкополосных случайных вибрационных испытаниях, которые должны быть выполнены
классическим (полу - синусоидальным, трапециевидным, пилообразным) импульсом и спектром ударного отклика. Высокочастотный виброиспытатель широко используется
в национальной обороне, вооружении, авиации, космонавтике, связи, электронике, электротехнике, приборостроении,
бытовой технике и других областях. --- промышленный виброиспытатель
Упаковка для электродинамической вибросистемы большой силы:
Сначала пленка из полипропилена, затем пена 10 мм между машиной и корпусом, а снаружи - стандартный экспортный фанерный ящик.
