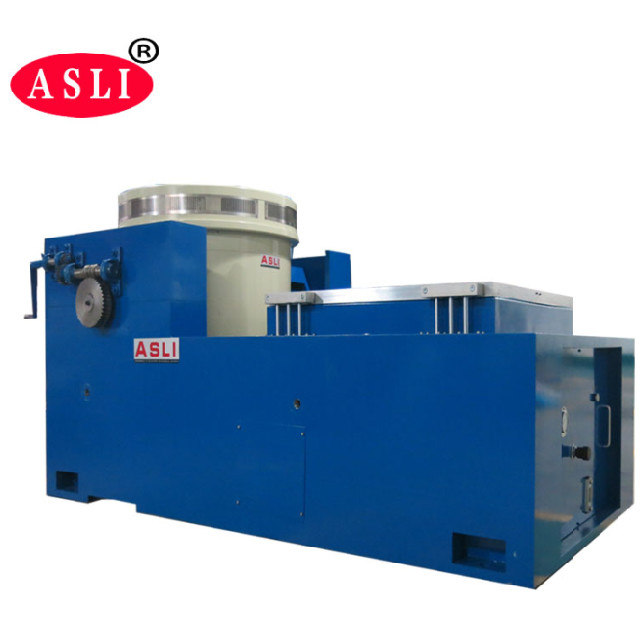

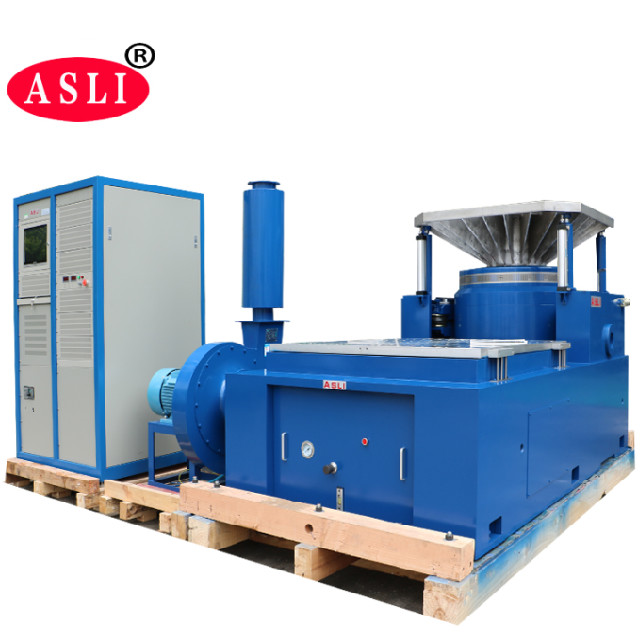

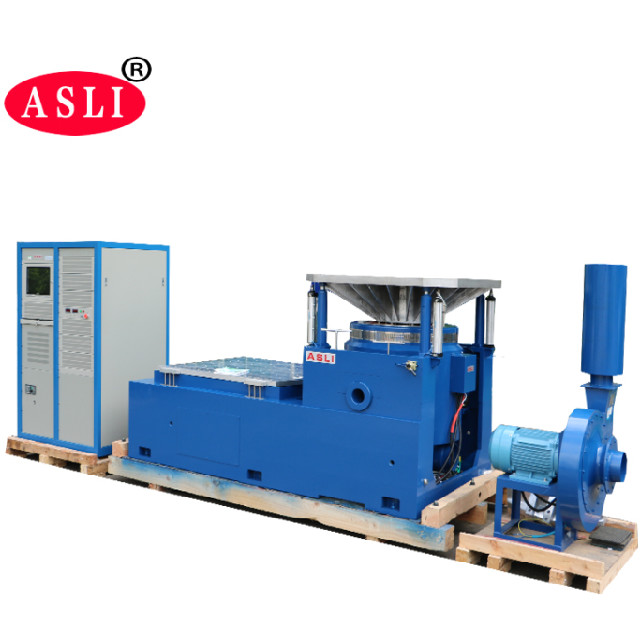

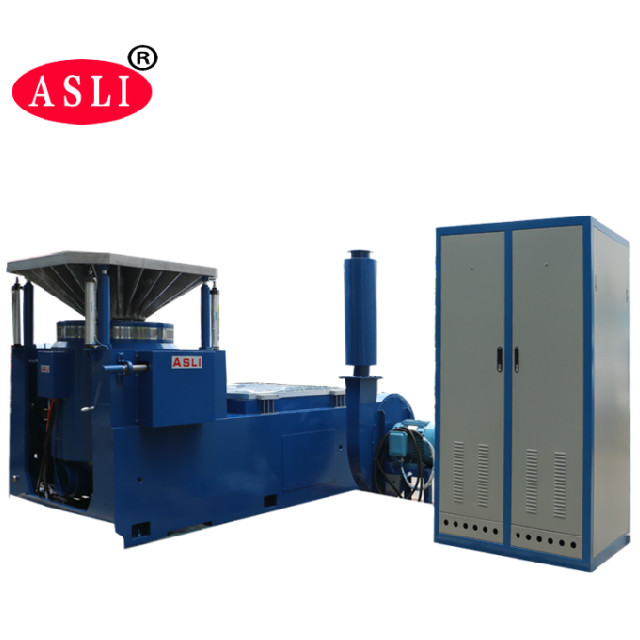

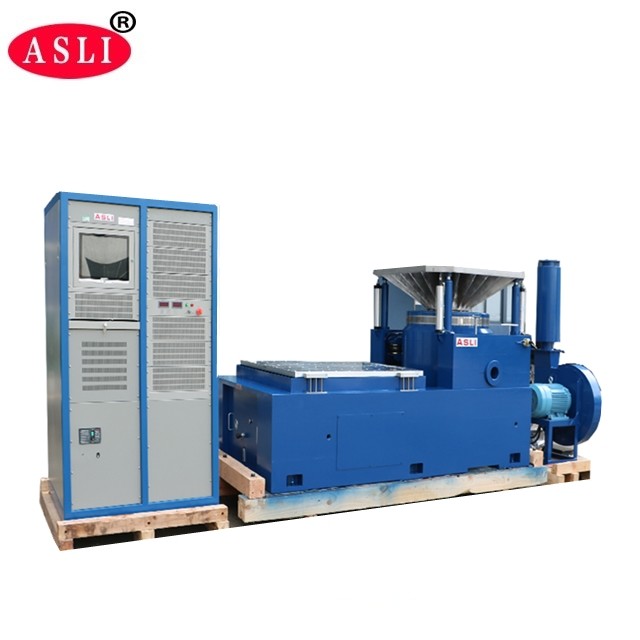

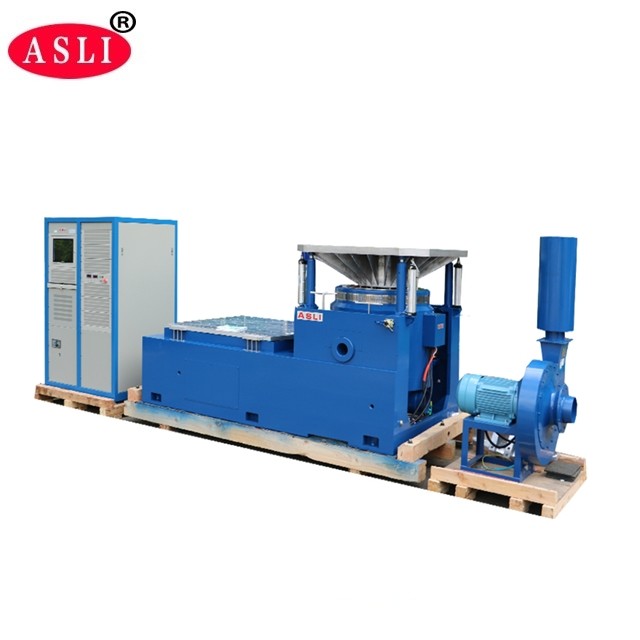

Резонансный вибратор MIL-STD 202 высокочастотный
Product Details
| Сила синуса: | 3000N | СТРЕД: | 10,6 м/с |
|---|---|---|---|
| Направление вибрации: | Вертикальное | Ускорение: | 100 г |
| Частота: | 3 ~ 3500 Гц | Сила: | 380в 3-фазная |
| Перемещение: | 25 мм | ||
| Выделить |
Высокочастотный резонансный вибратор,Резонансный вибратор MIL-STD 202,Электродинамическое оборудование для испытаний вибрации |
||
Product Description
Мы являемся производителем продукции серии электродинамических высокочастотных вибрационных испытательных машин / высокочастотных усталостных вибрационных испытательных машин. Наше оборудование использует передовые современные технологии, включая двухмагнитную схему, самогенерирующиеся кольца действия каркаса, воздушную опору, роликовые подшипники и линейные направляющие, а также изоляцию цапфы.
Эти системы могут выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z и широкополосные случайные вибрационные испытания, а также классические импульсные испытания (полусинус, трапецеидальная, пилообразная волна) и испытания спектра отклика на удар. Продукция широко используется в оборонной, оружейной, авиационной, аэрокосмической, коммуникационной, электронной, электротехнической и бытовой промышленности.
- Хорошо спроектированный каркас динамического кольца с более высокой резонансной частотой по оси ступени.
- Двухмагнитная схема с низким рассеянием магнитного потока, компактная и рациональная конструкция.
- Роликовые подшипники качающейся тяги с прямой и импортной ориентацией жесткости составного корпуса, обеспечивающие отличную грузоподъемность при эксцентричной нагрузке.
- Изолированный фундамент цапфы, предназначенный для гормонального использования, с удобной мобильной установкой.
- Передовая система перемещения обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника малого баллона повышает грузоподъемность вибростенда и улучшает низкочастотные характеристики.
| Модель | Номинальная сила синусоидальной вибрации (Н) | Номинальная сила случайной вибрации (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- В небольшой нагрузочной скамье достигаются более высокое ускорение и рабочая частота, что повышает грузоподъемность и производительность всей скамьи.
- Горизонтальная скамья и вибрационная скамья представляют собой единое целое с идеальной конструкцией, что обеспечивает удобство установки и регулировки.
- Трек статического давления, V-образный, с возможностью сопротивления наклону и смещению нагрузки.
- Встроенный масляный насос с хорошей конструкцией и простотой эксплуатации.
| Модель | Размер скамьи (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
Вертикальная удлиненная скамья VT и соответствующие зажимы точно рассчитаны и тщательно спроектированы, чтобы обеспечить клиенту наилучшую производительность благодаря идеальной конструкции, высококачественному материалу и качеству изготовления.
| Модель | Вес (кг) | Макс. частота (Гц) | Размер скамьи |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (круглая скамья) | 220 | 350 | φ1200 |
