стандарт таблицы JIS d 1601 динамической вибрации 2000Hz испытывая
Подробная информация о продукте
| сила вибрации: | 20 кун | направление вибрации: | горизонтальная вибрация |
|---|---|---|---|
| Приложение: | Автомобильная промышленность | Использование: | высокочастотное испытание на вибропрочность |
| Стандарт испытаний: | МИЛ СТД 810G | Власть: | AC380В |
| Выделить |
таблица вибрации 2000Hz испытывая,Таблица 1601 вибрации JIS d испытывая,испытательное оборудование вибрационного стола 2000Hz |
||
Описание продукта

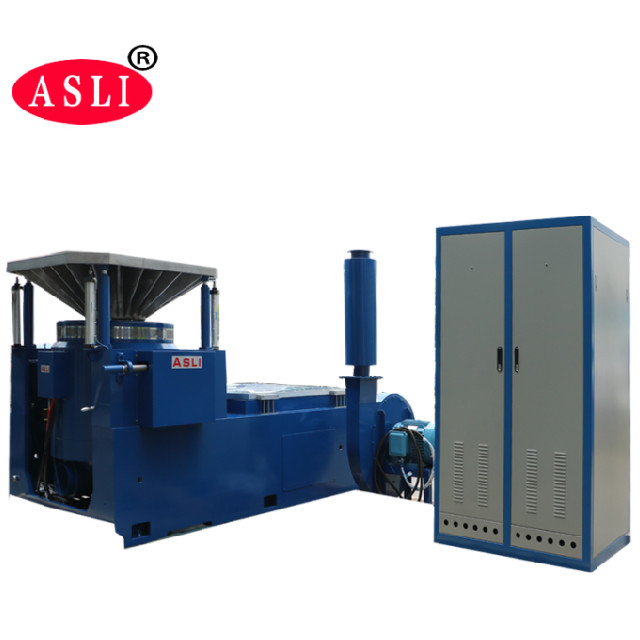

Вибрационный испытательный стол 2000 Гц с системой вибростенда разработан в соответствии со стандартом JIS D 1601 и обеспечивает высокочастотные вибрационные испытания для широкого спектра промышленных и исследовательских применений.
| Модель |
Номинальное Синус Сила (Н) |
Номинальное Случайная Сила (Н) |
Частота Диапазон (Гц) |
Номинальное Ускорение (м/с²) |
Номинальное Скорость (м/с) |
Номинальное Смещение (от пика до пика) мм |
Макс. Нагрузка (кг) |
Подвижная Катушка (кг) |
Размер Подвижной Катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Высокочастотная вибрационная испытательная машина в основном используется для испытаний продуктов в условиях вибрации и ударов окружающей среды, скрининга экологического стресса и испытаний на надежность. Она применяется в таких отраслях, как аэрокосмическая, связь, электроника, электротехника и бытовая техника. Эта испытательная платформа соответствует различным стандартам, включая IEC, MIL-STD, JIS и ASTM.
- Гибкая система подвески и прямолинейный направляющий механизм — высокая несущая способность, отличные направляющие характеристики и высокая стабильность.
- Центральная подушка безопасности с высокой статической и низкой динамической жесткостью — высокая несущая способность и выдающиеся динамические характеристики.
- Быстрая самодиагностика и защита цепи — высокая безопасность и надежность.
- Устройство изоляции и демпфирования подушки безопасности устраняет необходимость в специальном фундаменте, идеально воспроизводит вибрационные волны и снижает передачу вибрации.
- Доступны различные горизонтальные и вертикальные расширительные платформы.
- Совместимость со всеми типами вибрационных контроллеров — простота эксплуатации.
- Небольшой загрузочный стол обеспечивает более высокое ускорение и рабочую частоту, повышая грузоподъемность и общую производительность станка.
- Горизонтальный стол и вибрационный стол представляют собой единое целое — хорошо структурированы и удобны в установке и регулировке.
- Трек статического давления с V-образным дизайном — устойчив к наклонной и смещенной нагрузке.
- Встроенный масляный насос — хорошая конструкция и простота эксплуатации.
| Модель | Размер стола (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
Разработанный для автомобильных испытаний, этот высокочастотный горизонтальный вибрационный стол обеспечивает точную и надежную работу в требовательных испытательных средах.
Часто задаваемые вопросы:
В1: Что такое электродинамический вибрационный шейкер?
О: Электродинамический вибрационный шейкер — это испытательная система, используемая для имитации условий вибрации, которым продукты могут подвергаться во время транспортировки, эксплуатации или обслуживания. Он широко используется для испытаний на надежность, долговечность и квалификацию.
В2: Какие продукты можно тестировать?
О: Он может использоваться для электронных компонентов, автомобильных деталей, аккумуляторов, аэрокосмических компонентов, электротехнических изделий, упаковки, коммуникационного оборудования и других продуктов, требующих вибрационных испытаний.
В3: Какие вибрационные испытания может выполнять шейкер?
О: В зависимости от конфигурации системы он может выполнять синусоидальную вибрацию, случайную вибрацию, ударные испытания, поиск резонанса, частотный развертку и другие программируемые вибрационные испытания.
В4: Какова максимальная частота испытаний?
О: Максимальная частота зависит от модели и конфигурации. Доступны различные модели шейкеров для различных требований к частоте. Пожалуйста, укажите требуемый диапазон частот, чтобы мы могли рекомендовать подходящую модель.
В5: Как выбрать правильную модель шейкера?
О: Основные факторы включают:
- Максимальный вес образца
- Размеры образца
- Требуемое направление вибрации
- Диапазон частот
- Максимальное ускорение
- Смещение
- Требуемый стандарт вибрационных испытаний
На основе этих параметров мы можем рекомендовать подходящую систему шейкера.
В6: Может ли шейкер выполнять как вертикальную, так и горизонтальную вибрацию?
О: Да. В зависимости от конфигурации система может поставляться с вертикальной испытательной установкой, горизонтальной испытательной установкой или обеими.
В7: Может ли он выполнять испытания на случайную вибрацию?
О: Да. Подходящий вибрационный контроллер может быть сконфигурирован для испытаний на случайную вибрацию, включая тестовые профили на основе PSD.
В8: Может ли он выполнять ударные испытания?
О: Да, при условии, что выбранная система шейкера имеет достаточную мощность, смещение и ускорение для требуемого профиля удара.
Электродинамический вибрационный шейкер предлагает ряд преимуществ для высокочастотных вибрационных испытаний:
- Широкий диапазон частот: Подходит как для низкочастотных, так и для высокочастотных вибрационных испытаний, особенно для электронных и автомобильных компонентов.
- Высокая точность управления: Частота, ускорение, смещение, скорость и продолжительность испытаний могут быть точно контролированы.
- Быстрый отклик: Электродинамическая система привода быстро реагирует на управляющие сигналы, что делает ее подходящей для испытаний с разверткой вибрации.
- Стабильный выход вибрации: Замкнутый контур управления помогает поддерживать стабильные уровни вибрации на протяжении всего испытания.
- Программируемые испытания: Параметры испытаний, такие как диапазон частот, скорость развертки, ускорение и количество циклов, могут быть автоматически запрограммированы.
- Подходит для высокочастотных испытаний: Особенно подходит для печатных плат/PCBA, автомобильной электроники, датчиков, разъемов, аккумуляторов и других электронных компонентов.
- Высокая автоматизация: Тестовые программы могут быть сохранены и выполнены автоматически, что повышает эффективность и повторяемость испытаний.
Основные характеристики продукта
Стол для динамических вибрационных испытаний с частотой 2000 Гц соответствует стандартам JIS D 1601 и MIL STD 810G с усилием 20 кН и горизонтальной вибрацией. Идеально подходит для автомобильных высокочастотных испытаний, он оснащен гибкой системой подвески, демпфированием подушек безопасности и быстрой самодиагностикой для обеспечения высокой стабильности и безопасности. Доступны пользовательские платформы расширения.
